Ensayo Marshall

Compactar la probeta, calentarla en agua a 60 °C y romperla en la prensa: son los tres pasos del ensayo Marshall, y aquí tienes el equipo de cada uno. Compactadores Marshall manual y automático, moldes de 4″, baños termostáticos y prensas Marshall con lectura analógica o digital, según UNE-EN 12697 y ASTM D6926 y D6927. Si montas el ensayo completo, te preparamos el conjunto.

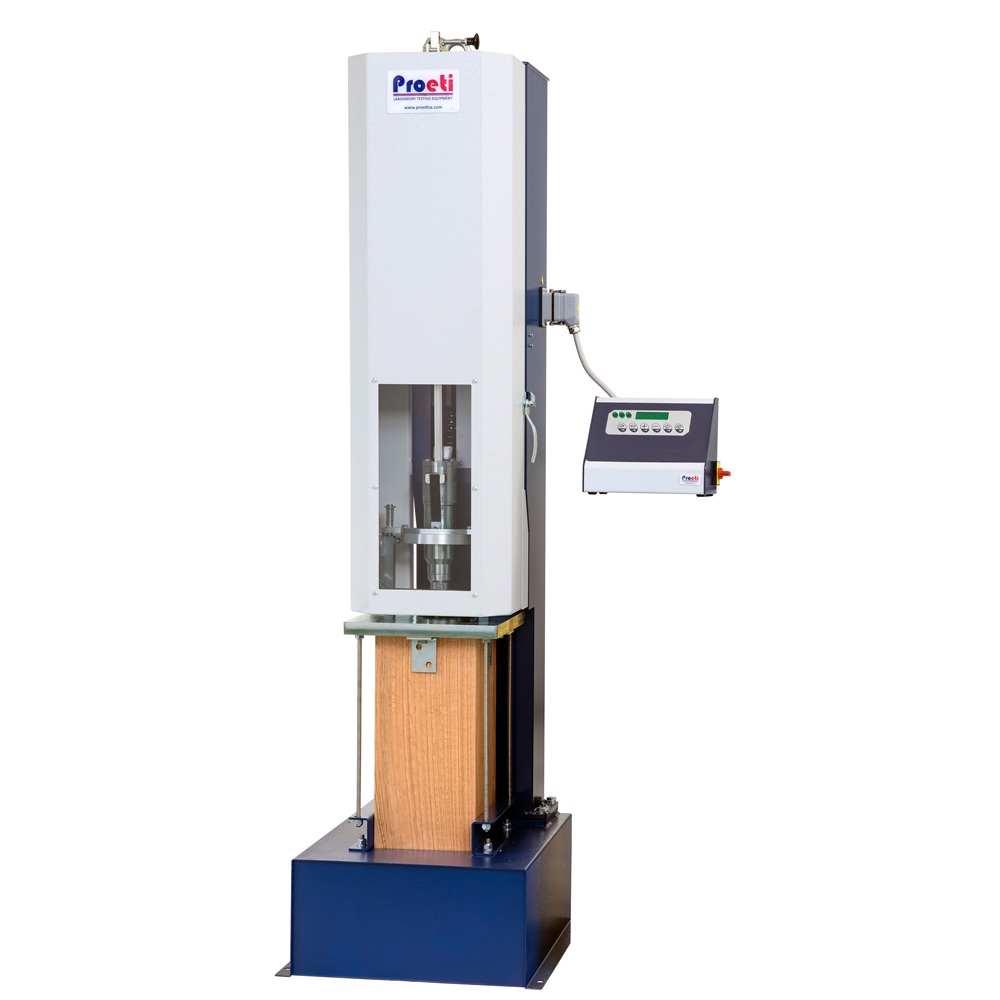

Compactador Marshall automático

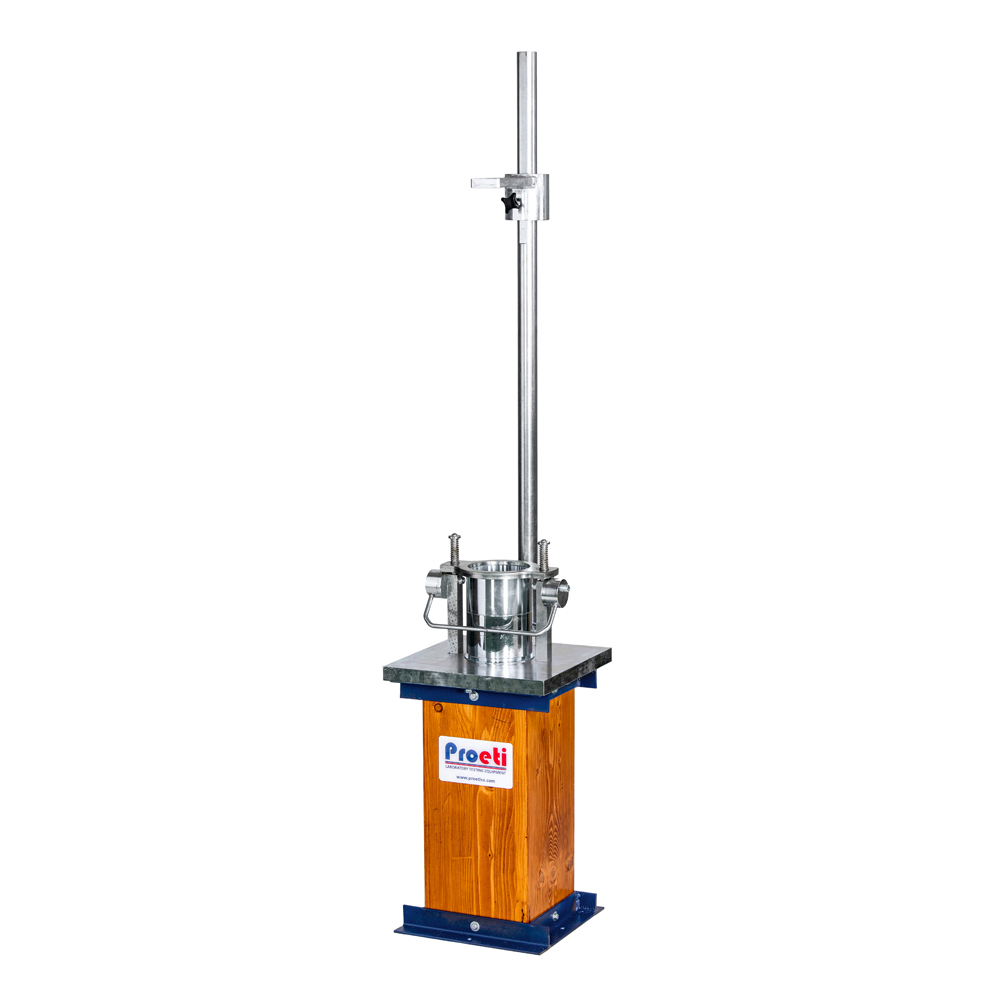

Compactador Marshall manual

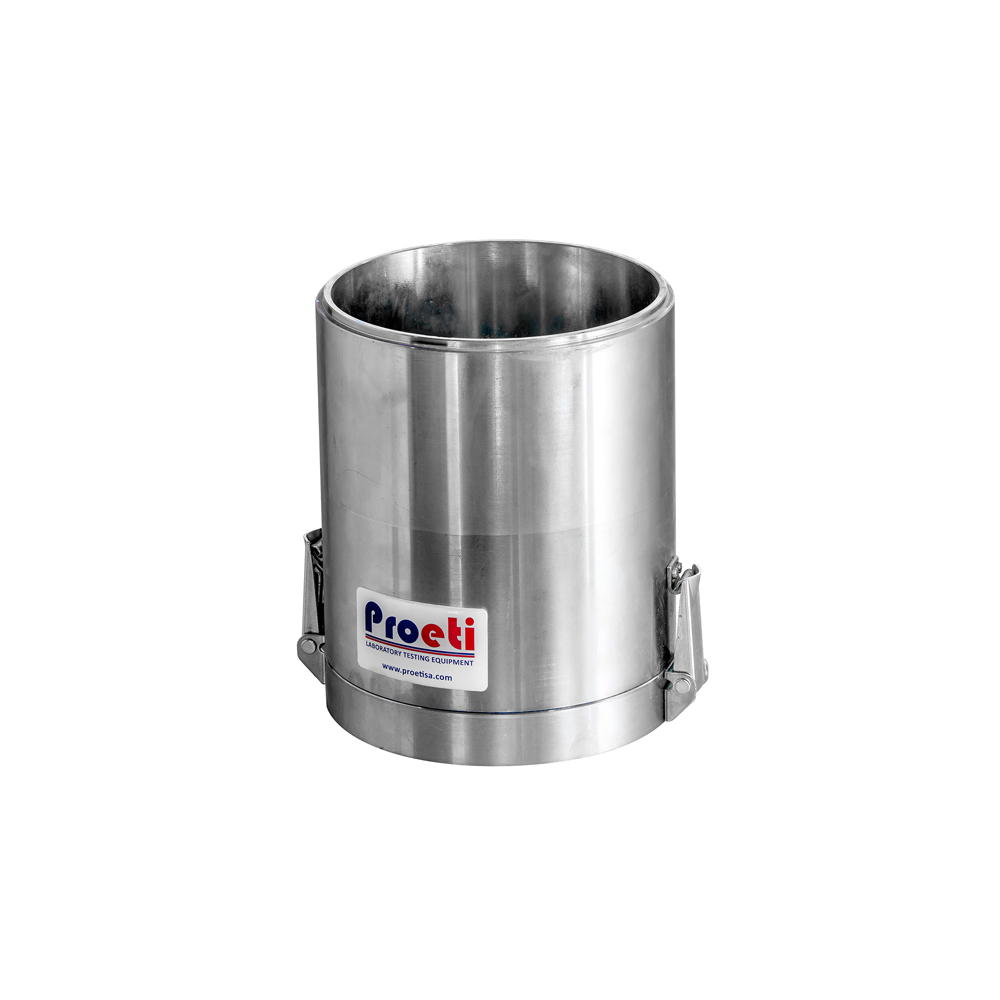

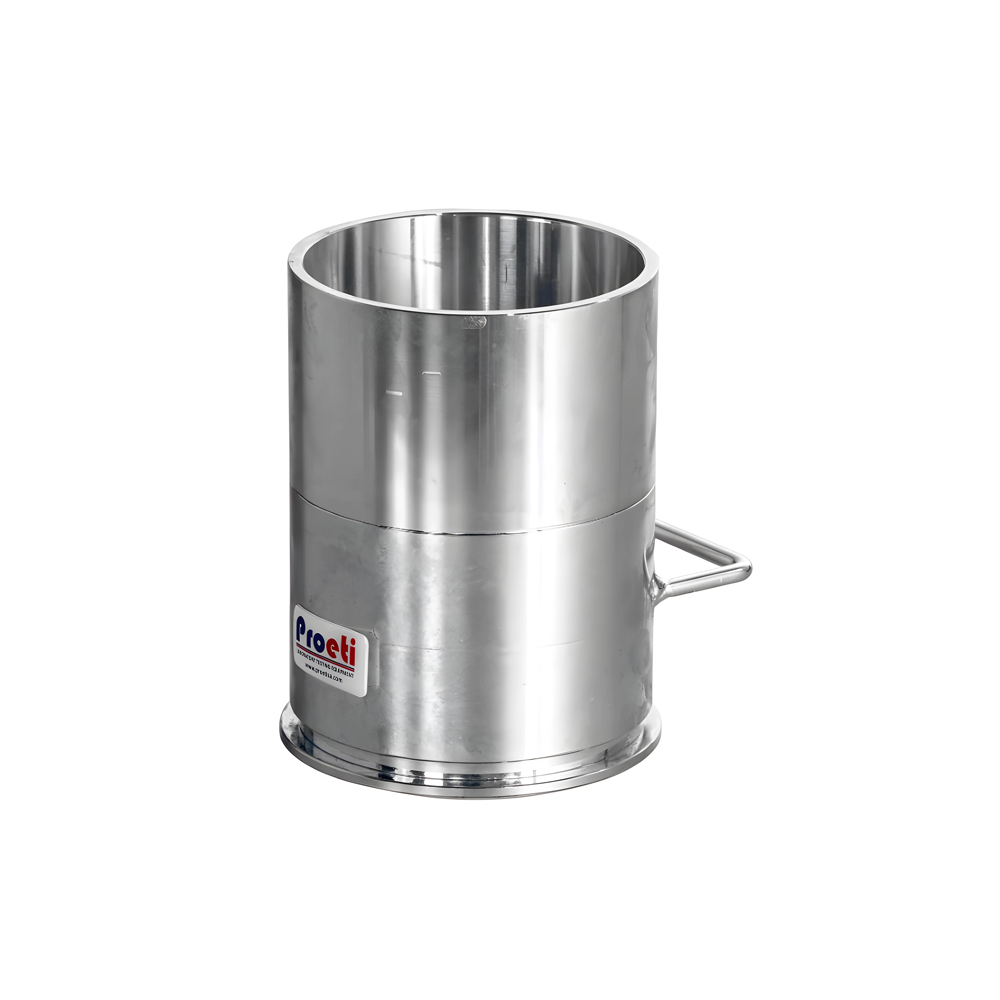

Molde Marshall Ø 4”

Molde PRD

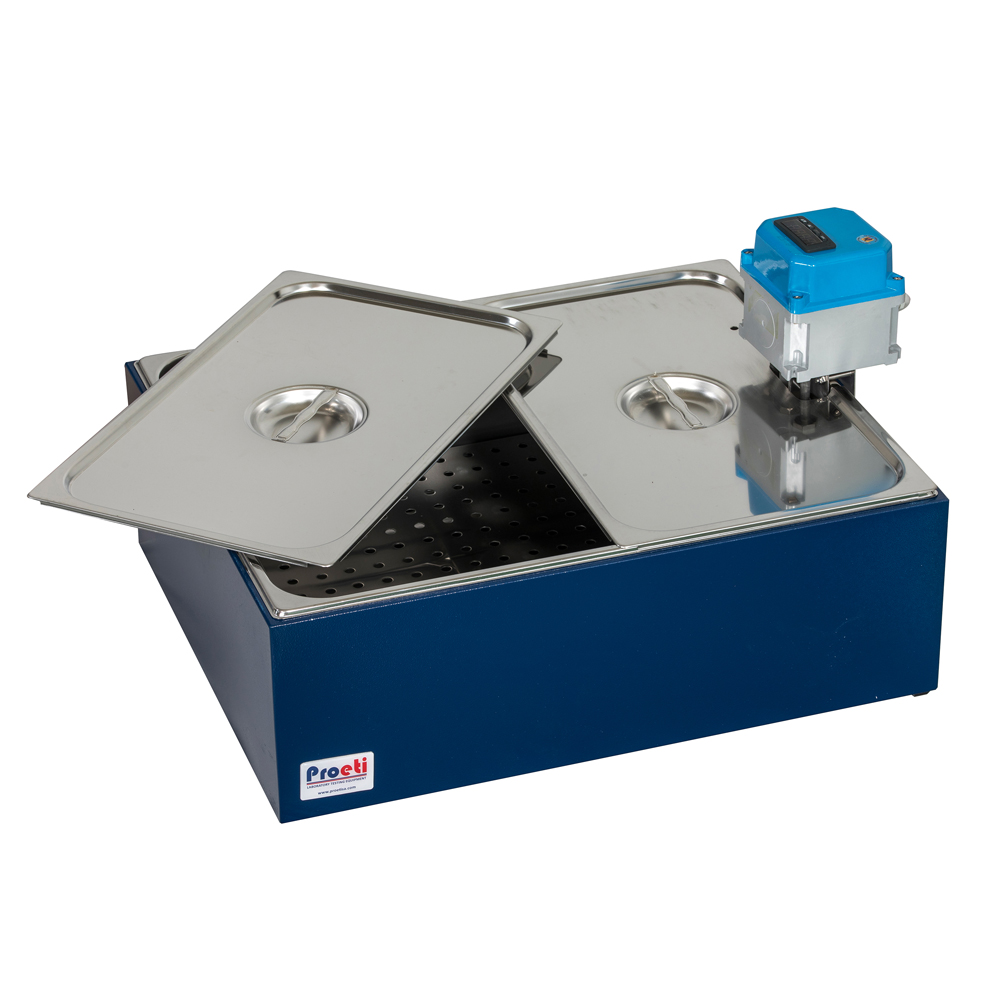

Baño Marshall con termostato digital

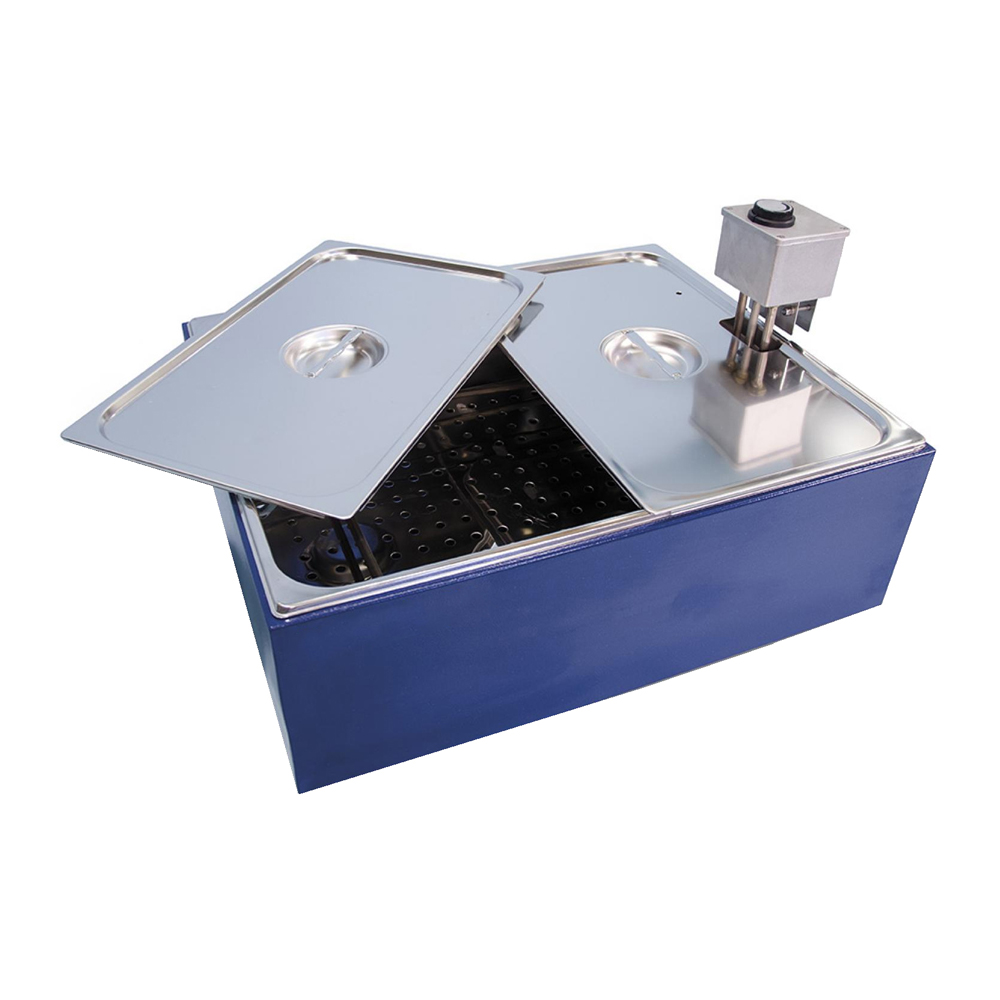

Baño Marshall con termostato analógico

Molde Duriez

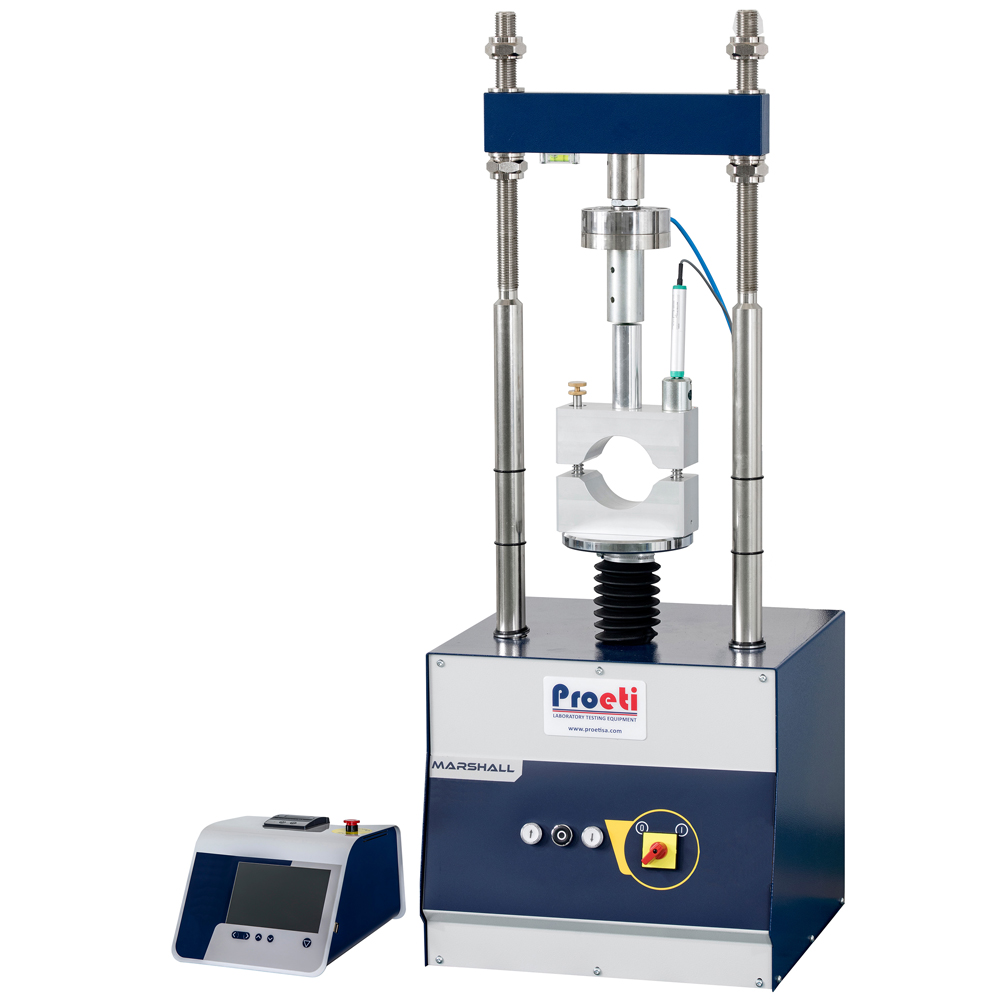

Prensa Marshall con sistema de medida digital

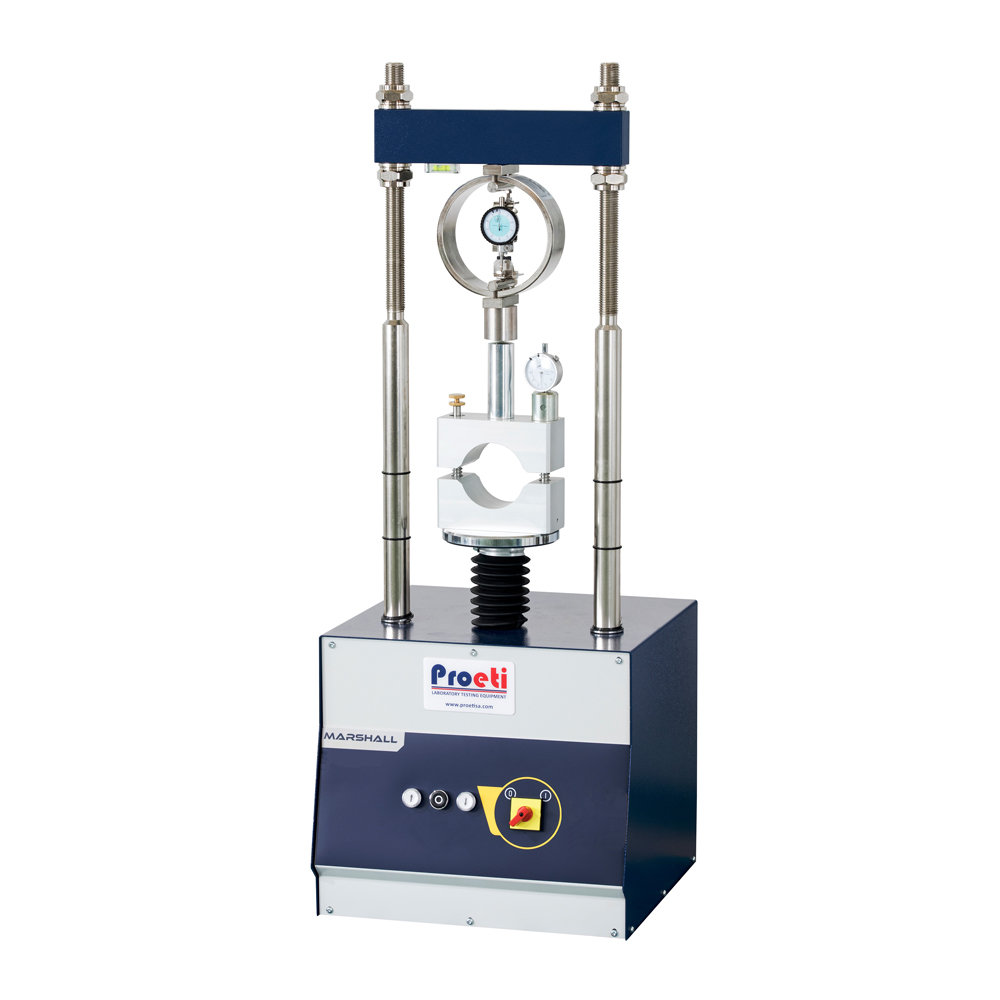

Prensa Marshall con sistema de medida analógico

El equipo, paso a paso

PasoEquipoNorma
1. Moldear la probetaMolde Marshall de 4″ con collar y baseUNE-EN 12697-30
2. CompactarCompactador Marshall manual o automático: maza de 4.535 g que cae desde 457 mmUNE-EN 12697-30, ASTM D6926
3. AcondicionarBaño Marshall a 60 ± 1 °C, para 20 probetasUNE-EN 12697-34, ASTM D6927
4. RomperPrensa Marshall digital (célula de 50 kN) o analógica (anillo de 30 kN), a 50,8 mm/minUNE-EN 12697-34, ASTM D6927

En la misma sección están el molde PRD, para la densidad de rechazo de las mezclas (UNE-EN 12697-32), y el molde Duriez, para el ensayo francés de compresión tras inmersión (NF P98-251-1).

Compactador manual o automático

ManualAutomático
Cómo golpeaEl operario levanta y suelta la mazaMotor; se para solo al llegar a los golpes fijados
RepetibilidadDepende del operarioMisma altura y ritmo en cada golpe: 50 golpes por minuto
SeguridadPedestal de madera con guíaPuerta de seguridad que detiene la máquina al abrirse
Para quiénPocas probetas o prácticasLaboratorios de control con muchas probetas

La prensa digital mide estabilidad y deformación a la vez y guarda los datos; la analógica lleva anillo dinamométrico y reloj comparador. Las dos se entregan con mordaza Marshall y certificado de calibración ENAC.

¿Por qué comprar tu equipo Marshall a Proeti?

  • Fabricante desde 1985. Diseñamos y fabricamos los equipos en Algete (Madrid).
  • Según tu norma. Cada ficha indica las normas UNE-EN, ASTM o BS que cumple el equipo, y si dudas te decimos cuál necesitas.
  • Calibración acreditada por ENAC en nuestro departamento de calibración.
  • Servicio técnico propio: instalación, reparación y formación.

Para pedir precio, pulsa Presupuesto en la ficha de cada equipo y envía la solicitud con todos los que necesites. Si prefieres que te asesoremos, escríbenos o llámanos al 916 28 29 40.

Pedir asesoramiento y presupuesto

Preguntas frecuentes sobre el ensayo Marshall

¿Para qué sirve el ensayo Marshall?

Para dosificar y controlar mezclas bituminosas en caliente: mide la carga que aguanta una probeta antes de romper y lo que se deforma. Con probetas de distintos contenidos de betún se elige el óptimo, y en obra se comprueba que la mezcla fabricada sigue dando valores parecidos.

¿Cómo se hace el ensayo Marshall?

Se compactan probetas cilíndricas de 101,6 mm de diámetro con un número fijo de golpes por cara (35, 50 o 75, según el tráfico). Se mantienen en agua a 60 °C y se rompen en la prensa, que carga a 50,8 mm/min a lo largo de una generatriz. Antes se mide su densidad para calcular los huecos.

¿Qué son la estabilidad y la deformación Marshall?

La estabilidad es la carga máxima que soporta la probeta, en kN. La deformación, o flujo, es lo que se ha acortado en ese momento, en mm. Su cociente, el cociente Marshall, da una idea de la rigidez de la mezcla: alto si es rígida, bajo si es deformable.

¿Qué diferencia hay entre el método Marshall y el Superpave?

El Marshall compacta a golpes y se basa en la estabilidad y el flujo. El Superpave compacta con un compactador giratorio, que amasa la mezcla de forma más parecida al rodillo, y diseña por los huecos a un número de giros, junto con ensayos del betún por su comportamiento.

Para saber antes cuánto betún lleva la mezcla, mira análisis de mezclas.
