Vigas de hormigón a flexión, cilindros y cubos a tracción indirecta: eso se ensaya en esta sección. Hay marcos de flexión de 150 y 200 kN, dispositivos para cargar en dos puntos o en el centro y para medir la flecha de vigas con fibras, según UNE-EN 12390-5 y -6, ASTM C78 y C1609. Escríbenos con las medidas de tus vigas.
| Ensayo | Equipo | Norma |
|---|---|---|

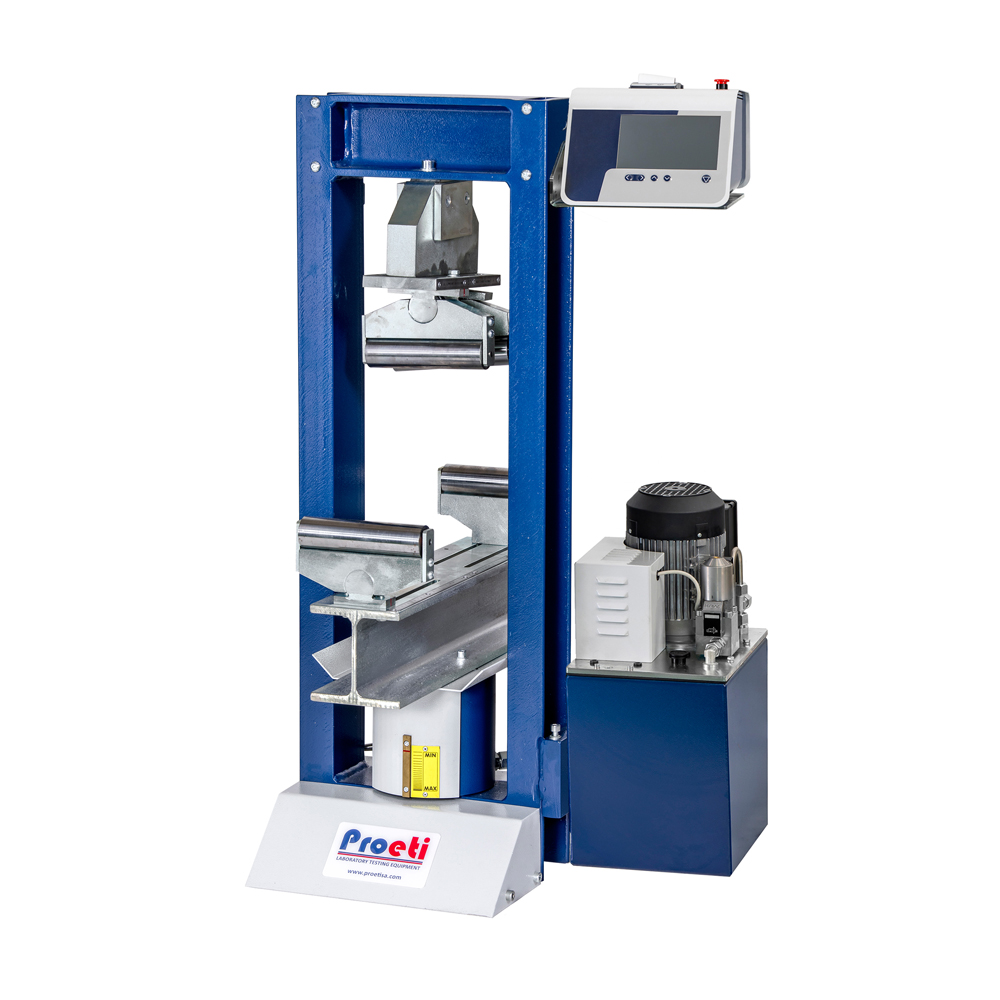

| Flexión de vigas | Marco de 150 kN, con rodillos ajustables y cuatro rodillos rectificados | UNE-EN 12390-5, ASTM C78, C293 |

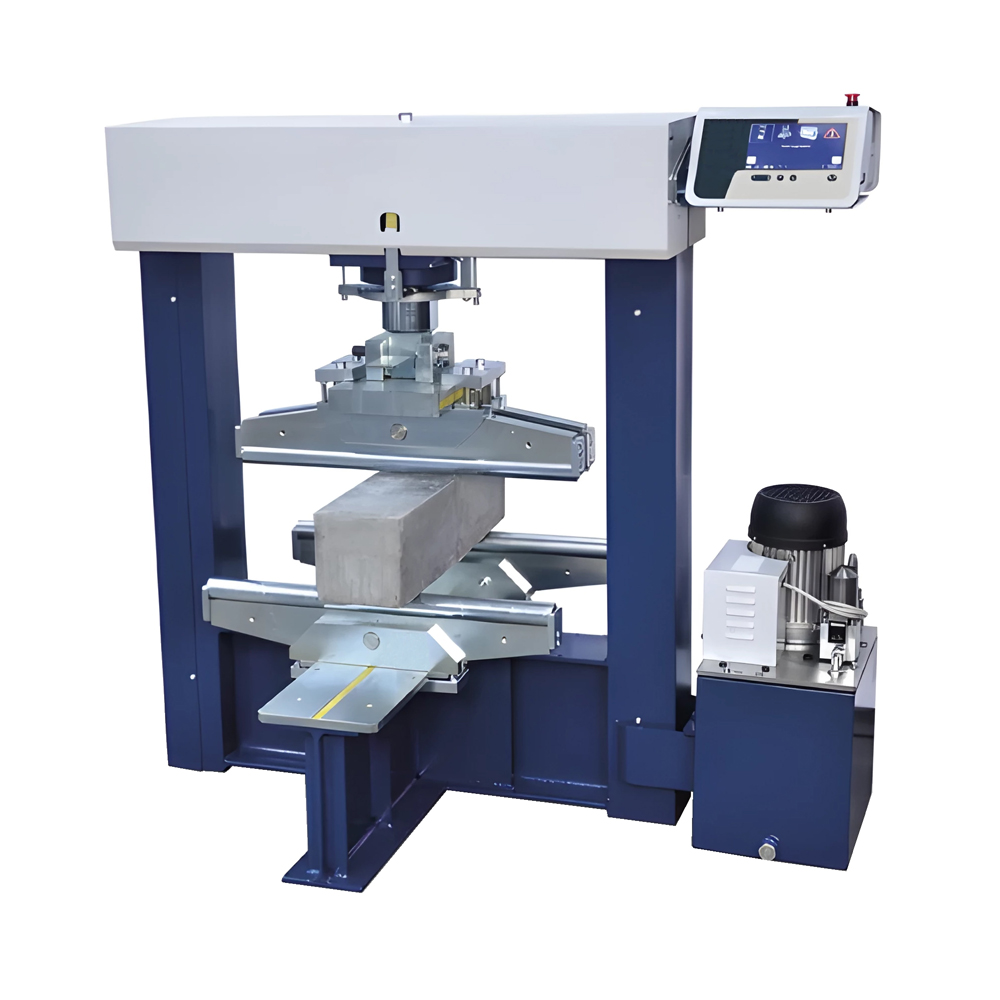

| Flexión y hormigón con fibras | Marco de 200 kN de alta rigidez, para ensayos controlados por desplazamiento | UNE-EN 12390-5, ASTM C1609 |
| Carga en dos puntos o en el centro | Dispositivo de flexión para vigas de 100 y 150 mm de canto | UNE-EN 12390-5, ASTM C78, C293 |
| Flecha de vigas reforzadas | Dispositivo de medida de la deflexión | UNE-EN 14488-3, ASTM C1609 |
| Tracción indirecta de cilindros | Dispositivo para Ø100×200 a Ø160×320 mm | UNE-EN 12390-6 |
| Tracción indirecta de cubos y adoquines | Dispositivo para 100 y 150 mm | UNE-EN 12390-6, UNE-EN 1338 |
Con dos puntos de carga, el tercio central de la viga soporta el mismo momento y rompe por su sección más débil: es el método de referencia de la UNE-EN 12390-5 y de la ASTM C78. Con carga en el centro (ASTM C293), la rotura se fuerza en mitad de la viga y el resultado sale algo más alto. El dispositivo de flexión admite los dos montajes cambiando el rodillo superior.
Para pedir precio, pulsa Presupuesto en la ficha de cada equipo y envía la solicitud con todos los que necesites. Si prefieres que te asesoremos, escríbenos o llámanos al 916 28 29 40.
Pedir asesoramiento y presupuesto
Porque en pavimentos, soleras y piezas prefabricadas el hormigón trabaja doblándose, y lo que manda es su resistencia a tracción, unas diez veces menor que a compresión. La resistencia a flexotracción se obtiene rompiendo vigas apoyadas en dos rodillos.
Se comprime un cilindro tumbado entre dos bandas a lo largo de su generatriz, y la probeta se parte en dos por tracción. Es más sencillo que estirar una probeta directamente y da la resistencia a tracción del hormigón (UNE-EN 12390-6).
Además de la carga de fisuración, lo que sigue aguantando después de fisurarse: su resistencia residual o tenacidad. Se ensaya la viga controlando el desplazamiento y midiendo la flecha, porque las fibras cosen la fisura y la pieza no rompe de golpe.
La habitual es de 150×150 mm de sección y 600 a 750 mm de largo; para hormigones con árido pequeño se usan vigas de 100×100×400 o 500 mm. La sección tiene que ser al menos tres o cuatro veces el tamaño máximo del árido.
Las vigas se moldean y curan con el equipo de preparación de probetas; las de compresión se rompen con las máquinas de compresión.
