Un análisis granulométrico necesita la serie de tamices de laboratorio que fija tu norma, una tamizadora y un cuarteador para reducir la muestra. Tenemos tamices de malla de acero inoxidable (aberturas de 0,020 a 4 mm) y de chapa perforada (de 4 a 125 mm), de 200 a 400 mm de diámetro y de 8 y 12 pulgadas. Pídenos la serie completa indicando la norma.
Depende de la norma, del material y de la cantidad de muestra:
| Si trabajas con… | Necesitas |
|---|---|
| Normas europeas (UNE-EN 933-1 y 933-2) | Tamices de 200, 250, 300, 315 o 400 mm: de chapa perforada desde 4 mm y de malla metálica por debajo |
| Normas ASTM (ASTM C136; tamices ASTM E11) | Tamices de 8″ (203 mm) o 12″ (305 mm), con la numeración ASTM (nº 4, nº 200…) |

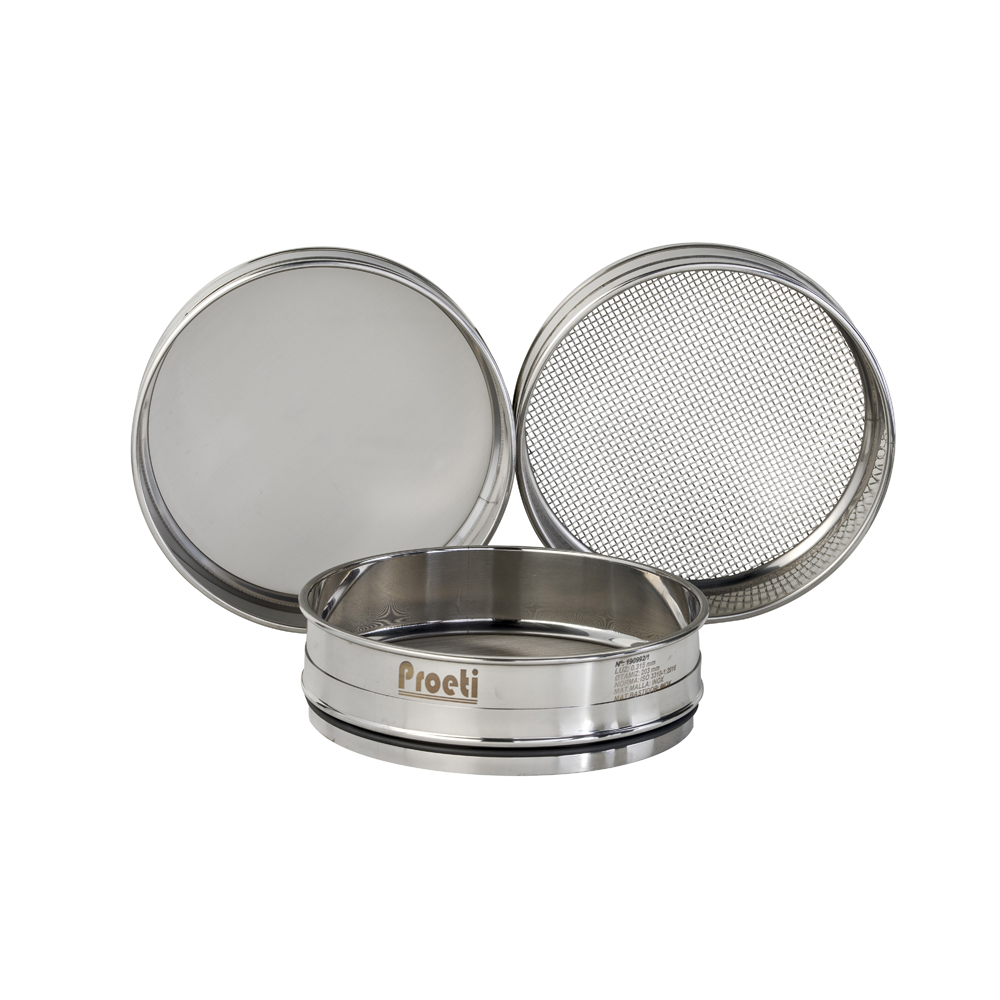

| Arenas, finos, filler y suelos | Tamices de malla de acero inoxidable, de 0,020 a 4 mm (ISO 3310-1) |

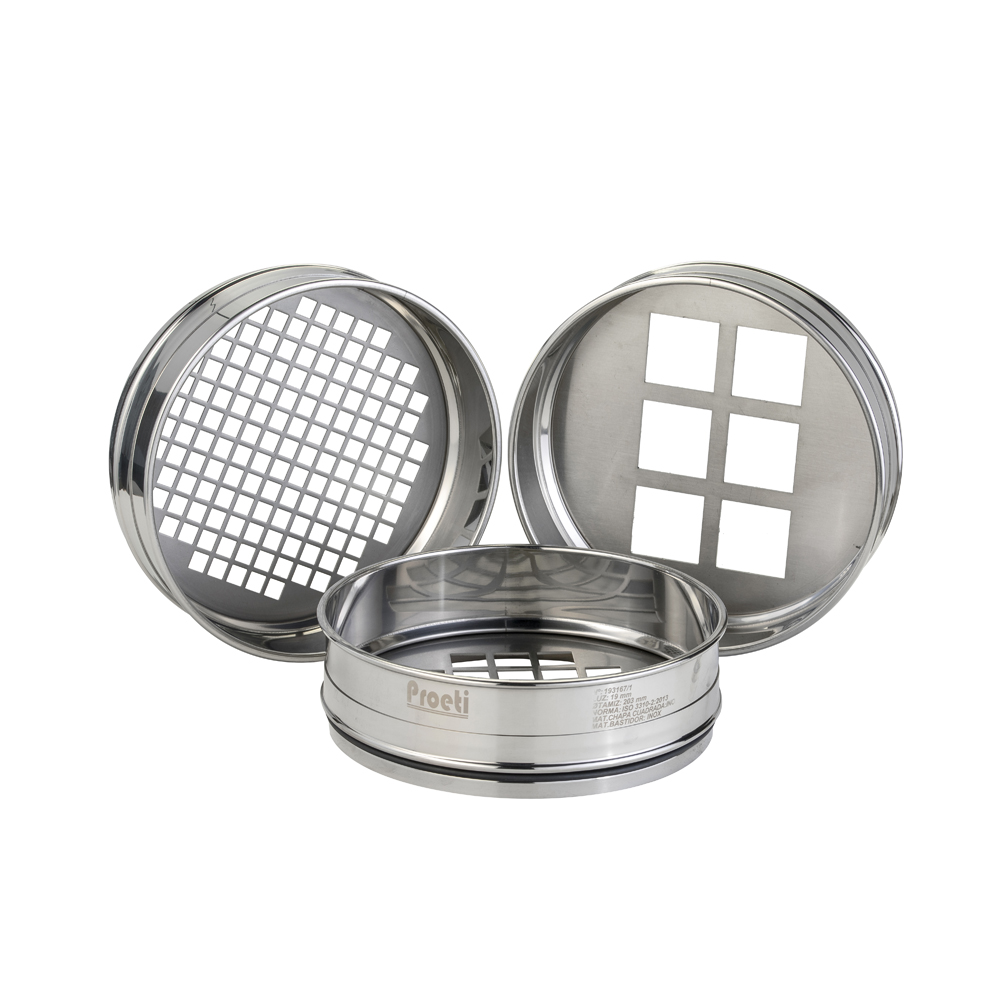

| Gravas y áridos gruesos | Tamices de chapa perforada, de 4 a 125 mm (ISO 3310-2) |

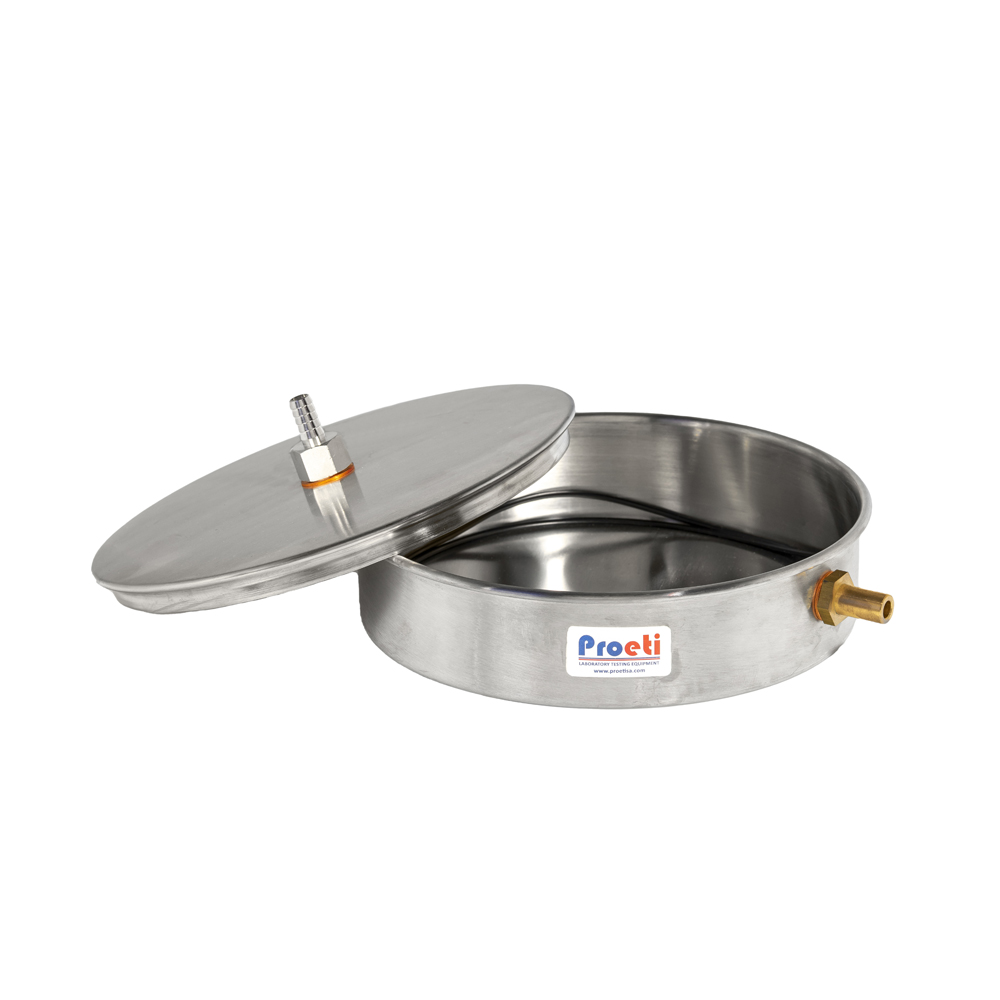

| Lavado de los finos | Tamiz para vía húmeda de 200 mm, de malla de 0,063 o 0,074 mm, con su tapa y fondo |
| Mucha muestra o árido grueso | Diámetros de 300 a 400 mm, que admiten más material sin sobrecargarse |
Una columna lleva los tamices que pide la norma, más la tapa y el fondo. Dinos la norma y te preparamos la serie completa.

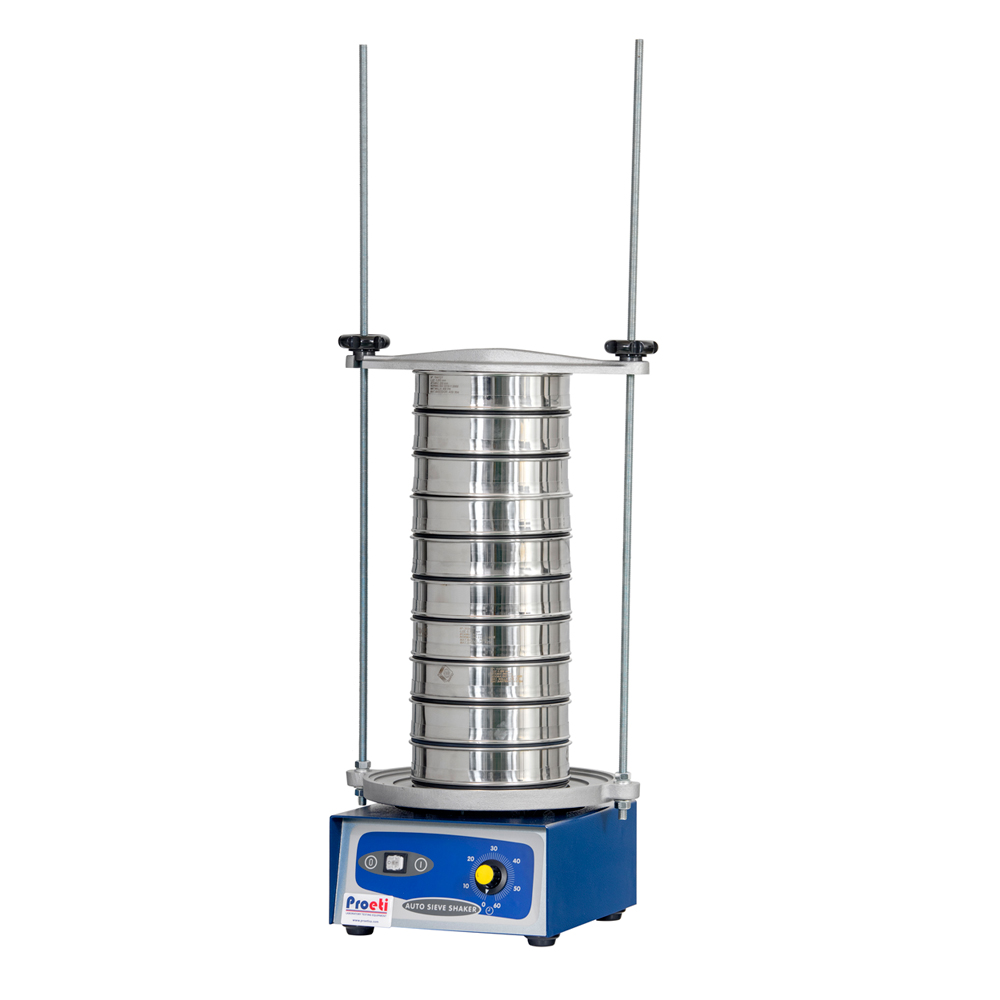

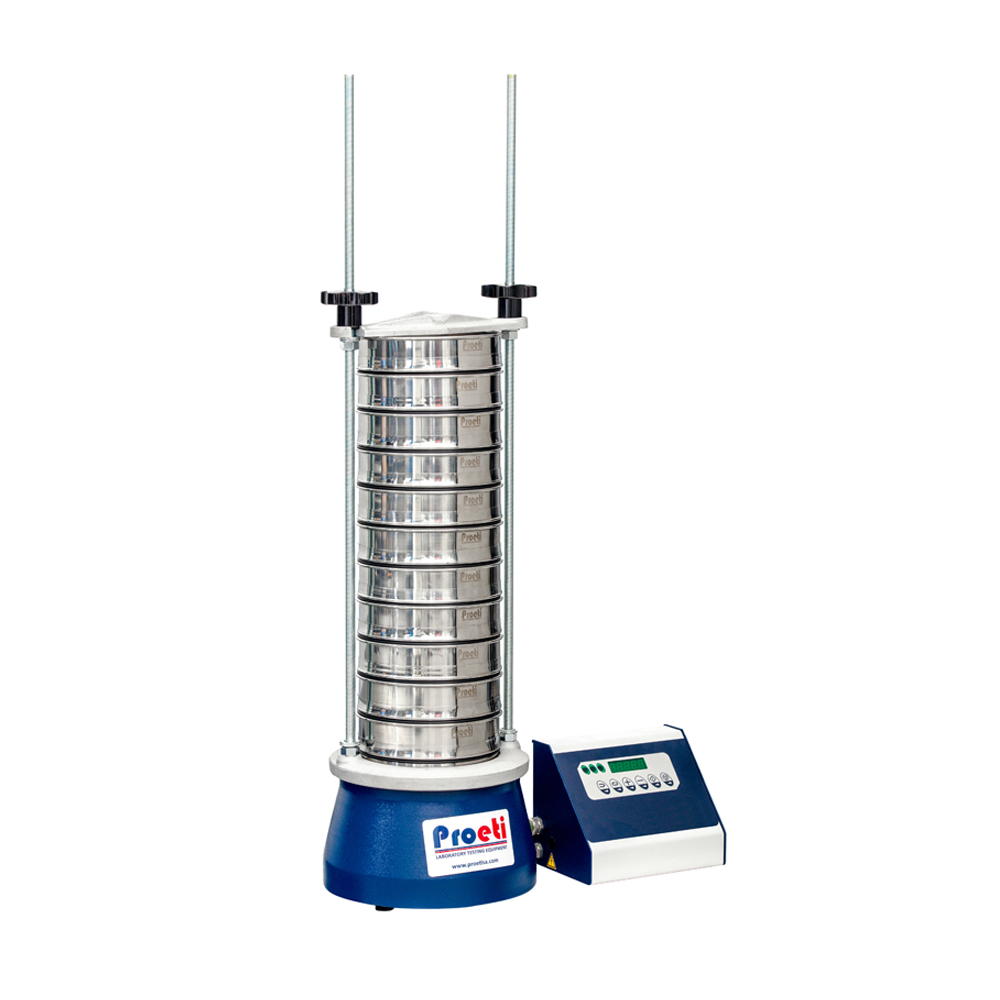

| Tamizadora electromagnética | Vibrotamizador eléctrico | |
|---|---|---|
| Movimiento | Triple: vertical, lateral y rotacional | Motor eléctrico |
| Capacidad | Hasta 10 tamices | Hasta 8 tamices de 200 mm o 7 de 300 mm, con tapa y fondo |
| Para qué uso | Continuo e intenso, con alta precisión | Ocasional; es más económico |
| Potencia | 450-750 W | 110 W, con temporizador de 0 a 60 minutos |
| Vía húmeda | Sí | Sí |

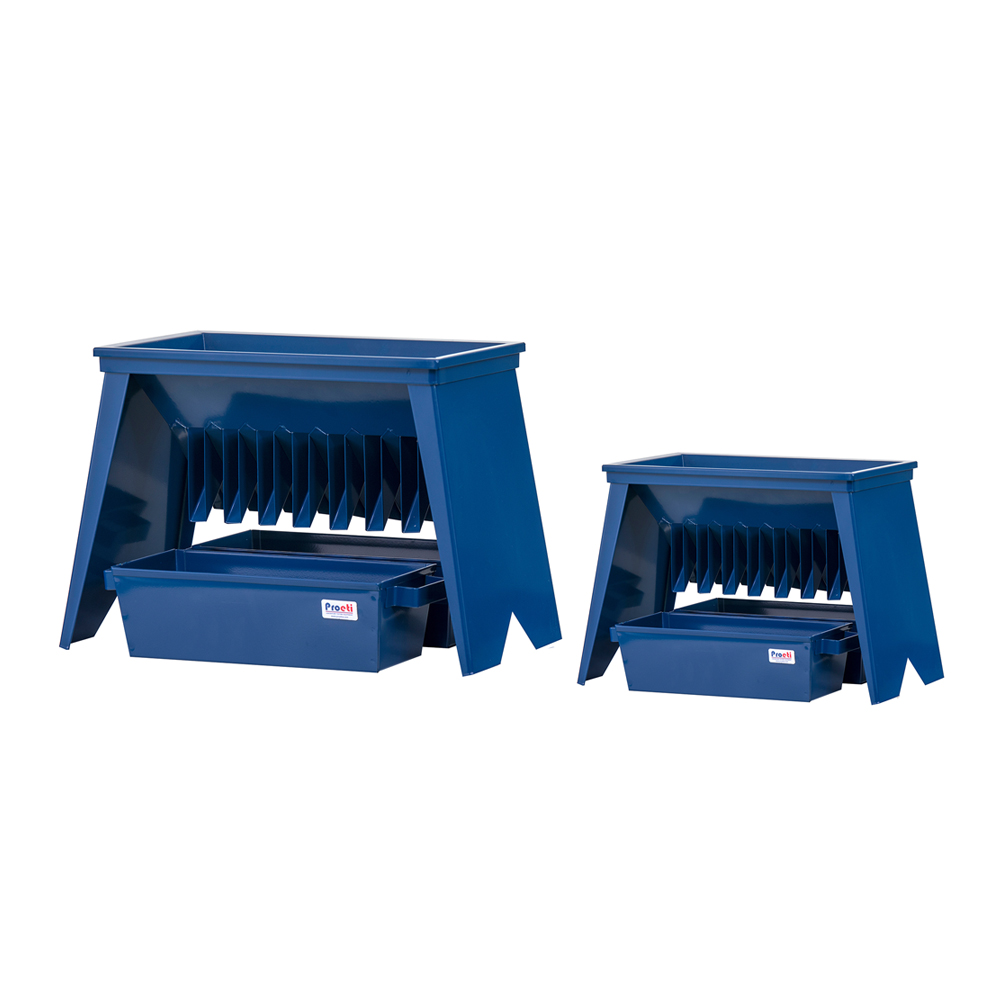

Las dos cumplen la UNE-EN 932-5. Fichas: tamizadora electromagnética y vibrotamizador eléctrico. Para reducir la muestra antes de tamizar, el cuarteador de muestras (UNE-EN 932-2, ASTM C702) es de chapa pintada y lleva dos receptores.
Para pedir precio, pulsa Presupuesto en la ficha de cada equipo y envía la solicitud con todos los que necesites. Si prefieres que te asesoremos, escríbenos o llámanos al 916 28 29 40.
Pedir asesoramiento y presupuesto
Da la proporción de granos de cada tamaño de un árido o un suelo. Con esa curva se comprueba si el árido entra en el huso que pide su norma, se ajusta la dosificación del hormigón o de la mezcla bituminosa y se clasifica el suelo en un estudio geotécnico.
Según la UNE-EN 933-1: se reduce la muestra con el cuarteador, se seca en estufa a 110 ± 5 °C, se lava sobre el tamiz de 0,063 mm, se vuelve a secar y se tamiza por la columna, de mayor a menor abertura. Con lo que retiene cada tamiz se calcula el porcentaje que pasa y se dibuja la curva granulométrica.
De malla de alambre tejida, para las aberturas pequeñas (ISO 3310-1 y ASTM E11), y de chapa perforada, que la UNE-EN 933-2 recomienda desde 4 mm (ISO 3310-2). Cambian también el diámetro del marco, de 200 a 400 mm en la serie europea y de 8 y 12 pulgadas en la americana, y los hay con fondo y tapa especiales para lavar la muestra.
Los europeos se nombran por su abertura en milímetros; los ASTM, por número de malla hasta el de 4,75 mm: nº 4 = 4,75 mm, nº 10 = 2,00 mm, nº 40 = 0,425 mm, nº 200 = 0,075 mm. Los finos se separan con el de 0,063 mm en las normas europeas y con el nº 200 en las americanas, así que una serie no sustituye a la otra.
En seco basta para un árido limpio. Si los granos llevan polvo o arcilla pegados, primero se lavan sobre el tamiz de 0,063 mm (vía húmeda) y luego se tamiza en seco: así lo pide la UNE-EN 933-1 para no falsear el contenido de finos.
Después del tamizado vienen los ensayos de propiedades geométricas. Todo el equipo, en áridos y rocas.
