Suelos

Antes de cimentar un edificio o trazar una carretera hay que saber qué terreno hay debajo: de qué está hecho, cuánto se comprime y cuánta agua deja pasar. Para responderlo, Proeti fabrica equipos de laboratorio para ensayos de suelos: límites de Atterberg, Proctor y CBR, edómetro, triaxial, permeámetros y densidad in situ, según UNE, UNE-EN ISO 17892, ASTM y BS 1377. Te asesoramos según el estudio geotécnico que hagas.

Bomba de vacío de paleta rotativa

Barrenas de suelo

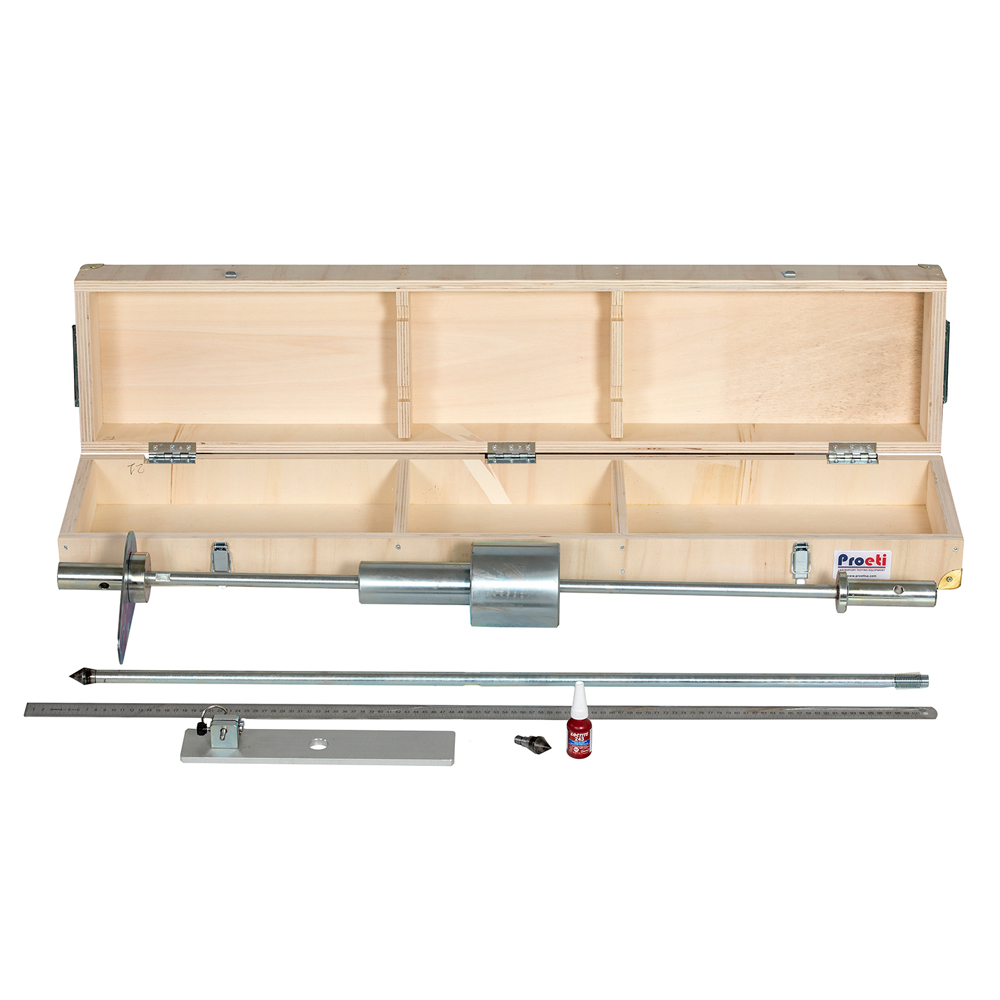

Penetrómetro donámico de cono

Tomamuestras de suelo

Equipo para inspección in situ

Penetrómetro con anillo

Penetrómetro proctor

Penetrómetro de bolsillo

Penetrómetro de bolsillo estándar

Penetrómetro con esfera graduada

Penetrómetro con esfera graduada

Penetrómetro Geopocket

Indicadores de nivel freático

Extractor universal de muestras

Tallador de suelos

Colorímetro

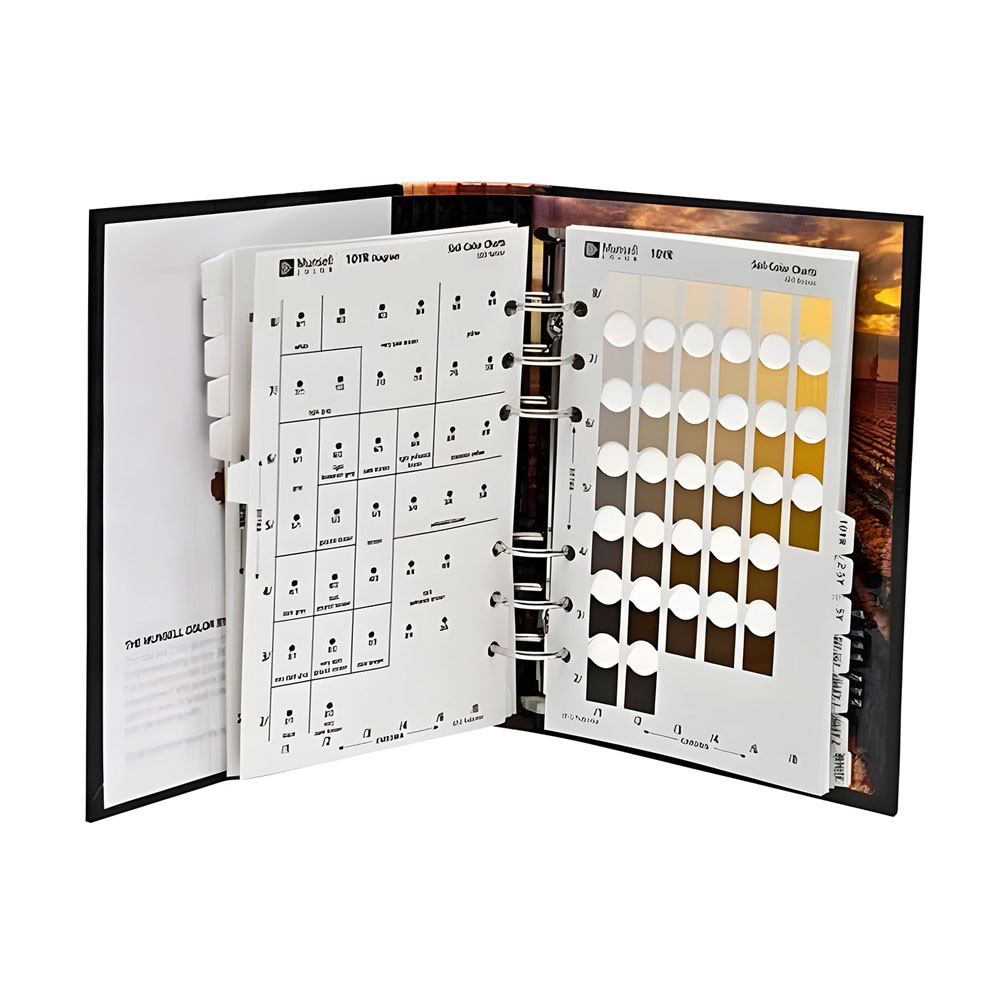

Carta de colores de suelos

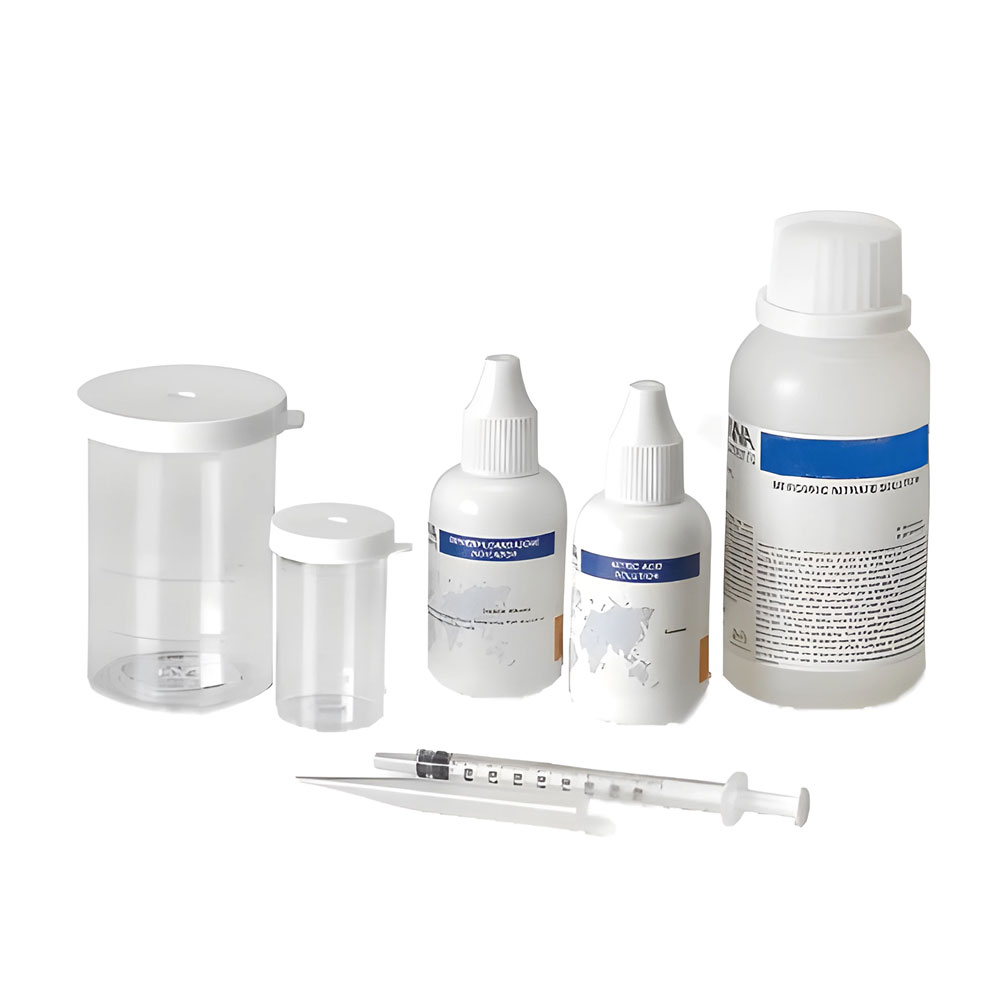

Ensayo de acidez en agua

Ensayo de cloruros en agua

Ensayo de dureza en agua

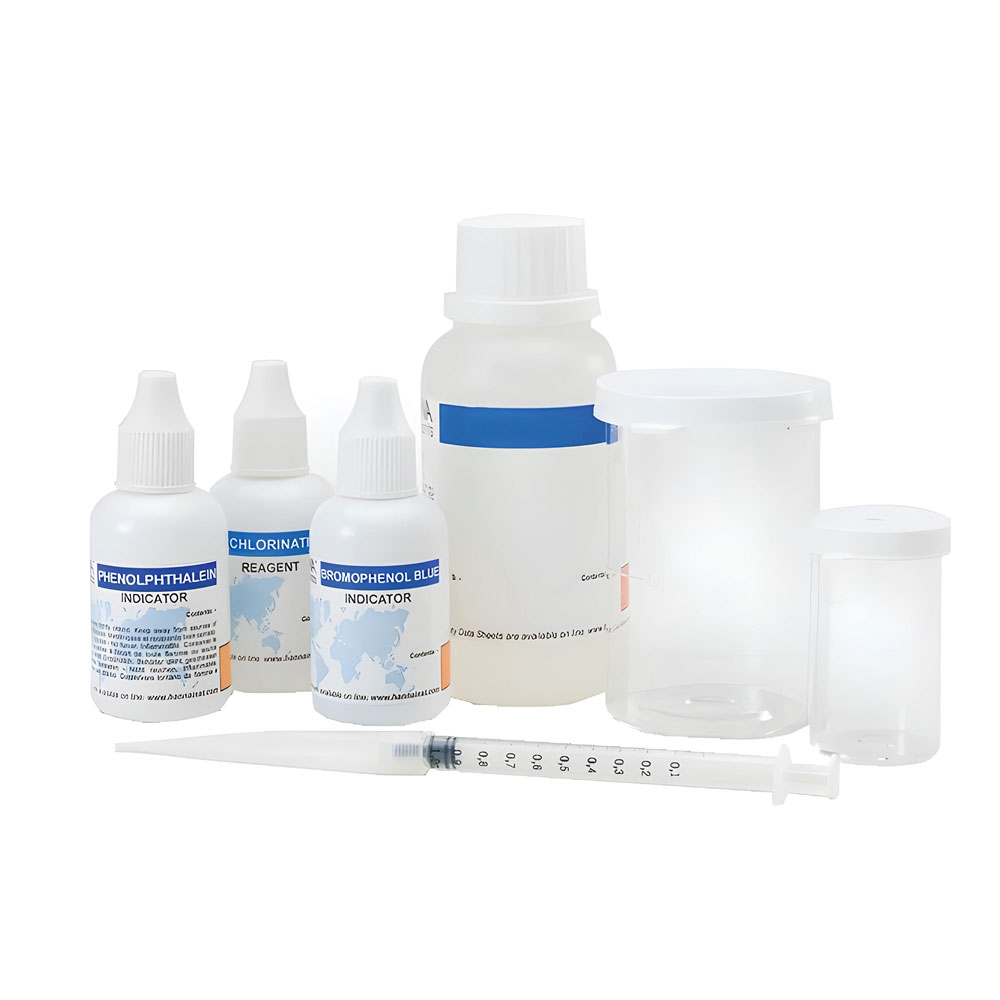

Ensayo de alcalinidad en agua

Equipo de intercambio iónico

Tiras de cloruro, rango 0,005% a 0,1% (30 a 600 ppm) (40 uds)

Tiras de cloruro, rango 0,05% a 1% (300 a 6000 ppm) (40 uds)

Los ensayos de suelos y su equipo

En España los ensayos de suelos siguen las normas UNE 103 y, cada vez más, la serie UNE-EN ISO 17892; el Código Técnico (DB SE-C) dice cuáles pide un estudio geotécnico de edificación y el PG-3, cuáles una obra de carreteras. Los habituales:

Qué se mideEquipo y norma
Reconocimiento y toma de muestrasBarrenas, tomamuestras, penetrómetros de bolsillo y PDC (ASTM D1452, D6951)
Granulometría de los finosHidrómetro y método de la pipeta (UNE 103102, ASTM D422)

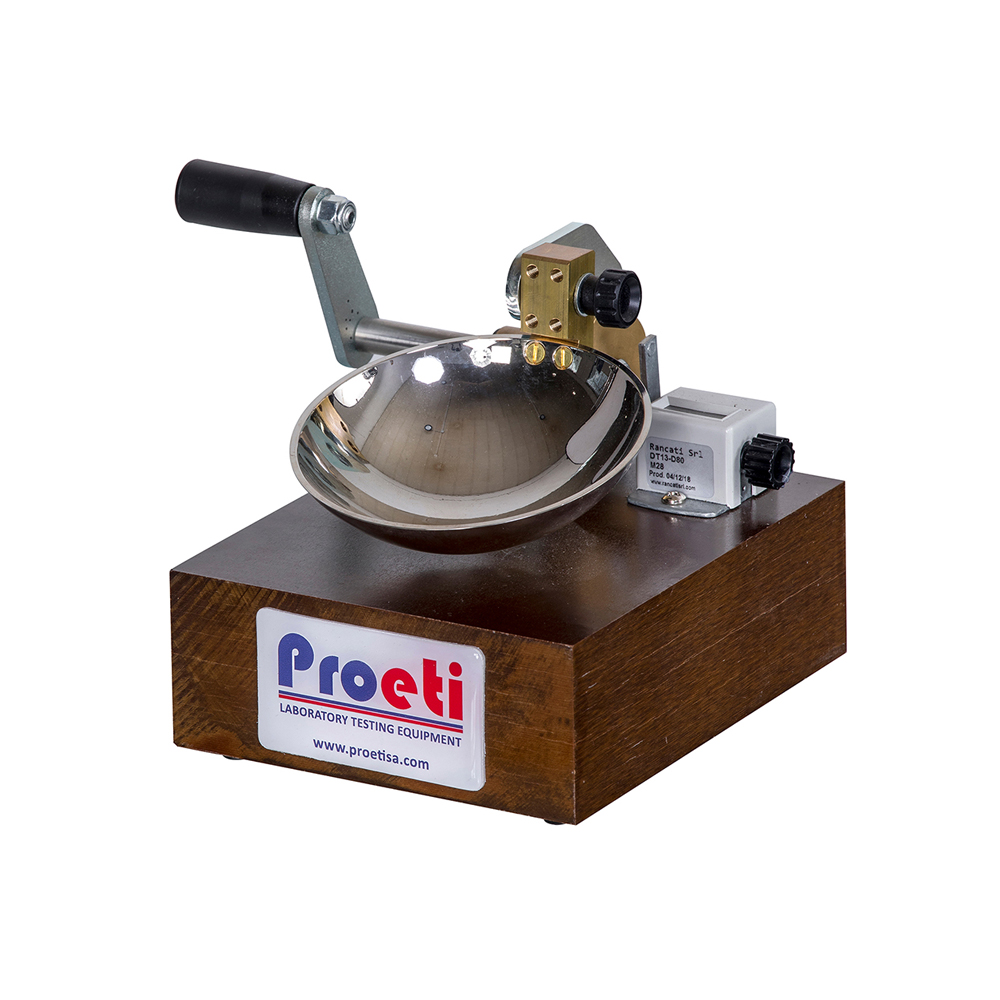

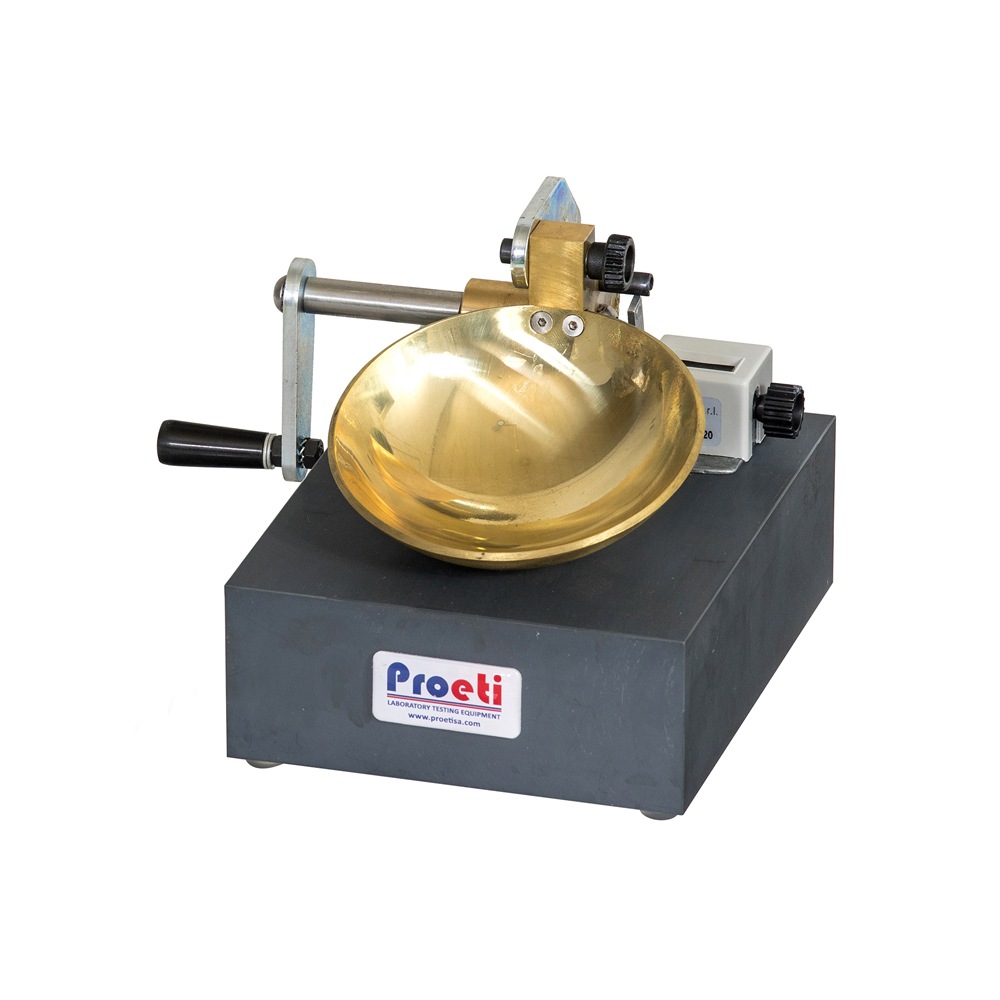

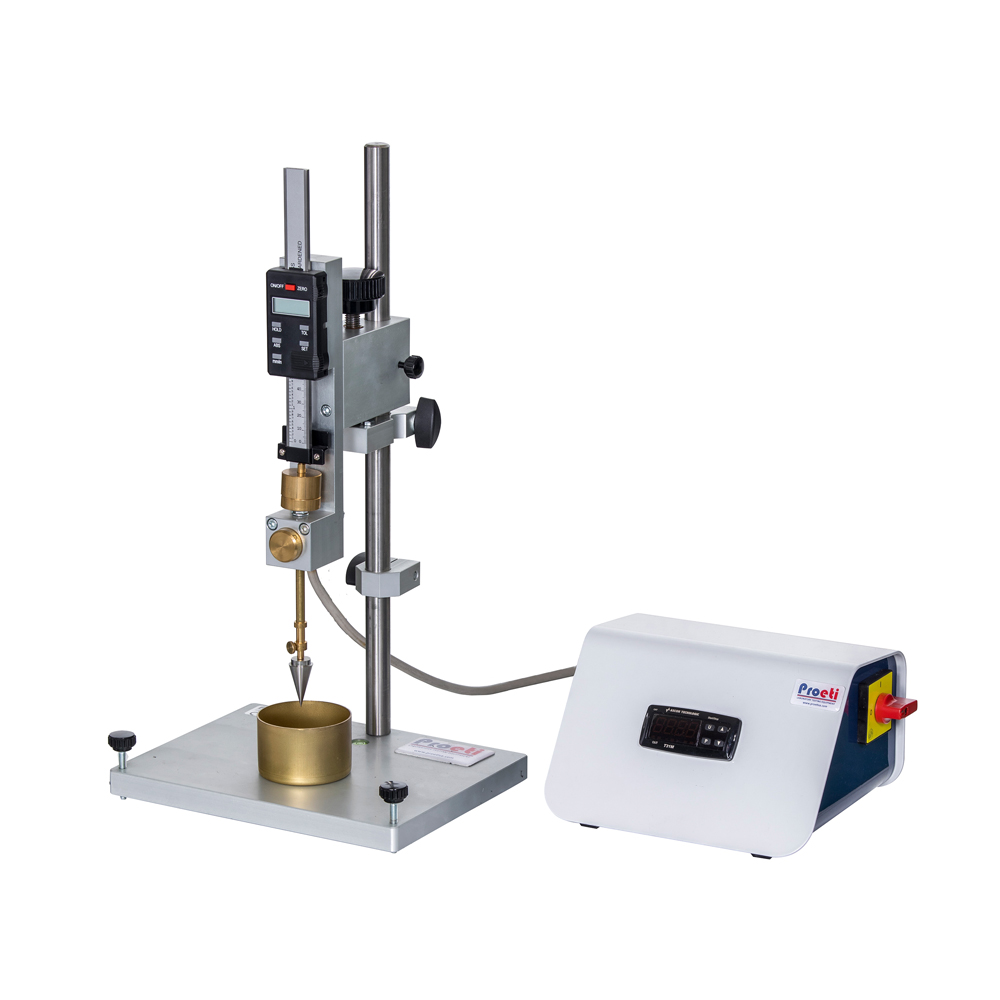

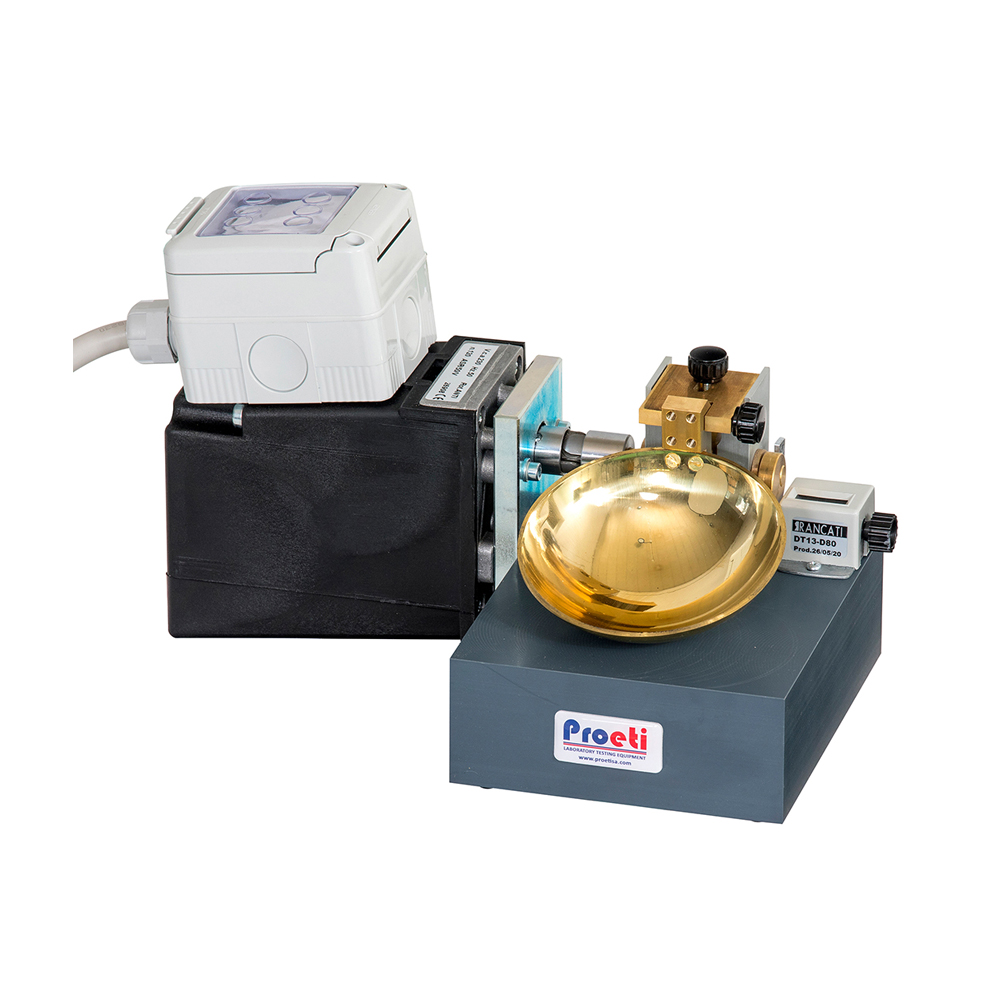

Límites de AtterbergCuchara de Casagrande y penetrómetro de cono (UNE 103103, UNE-EN ISO 17892-12)

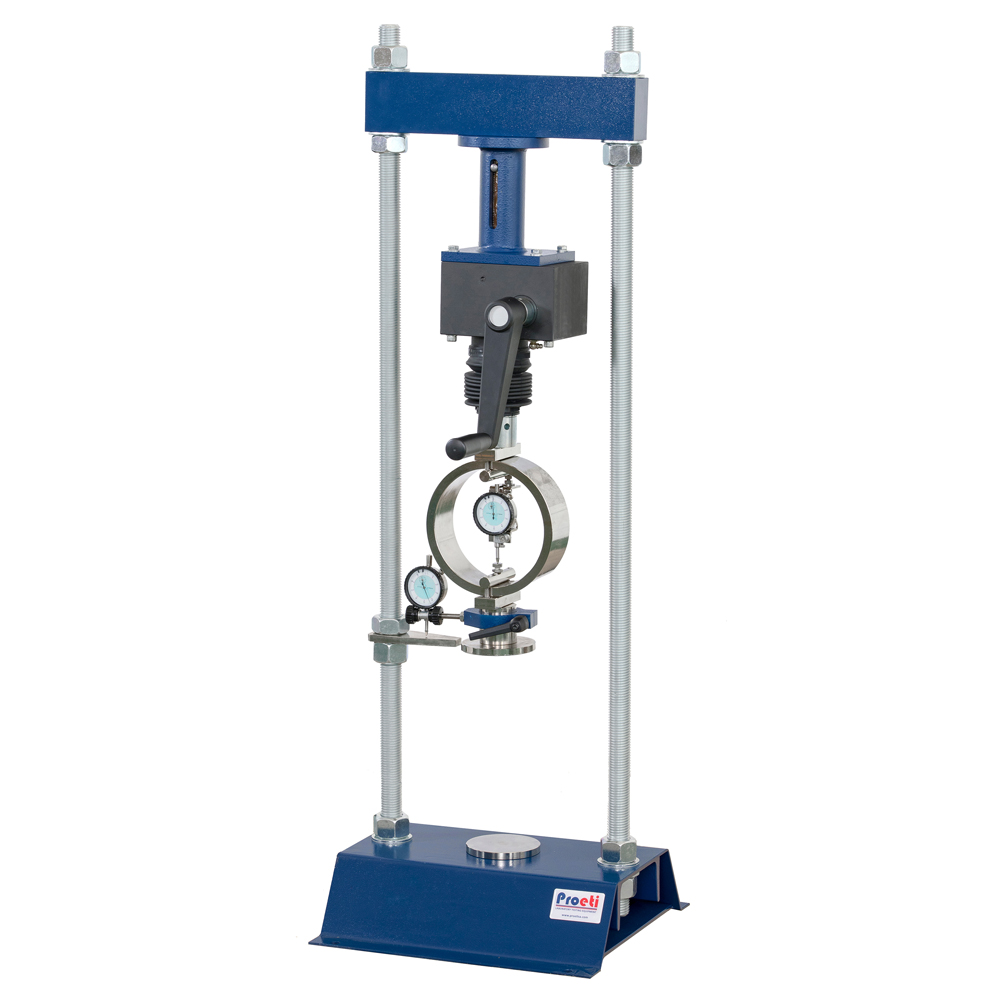

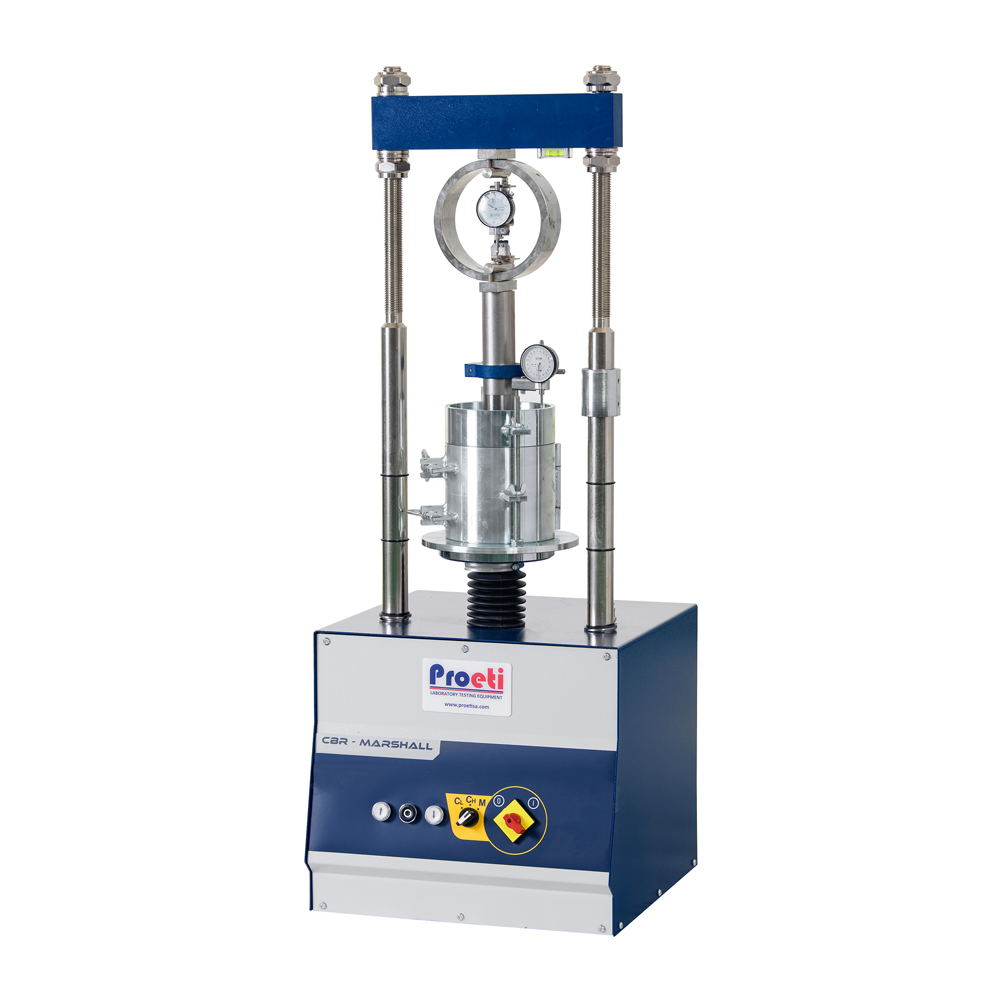

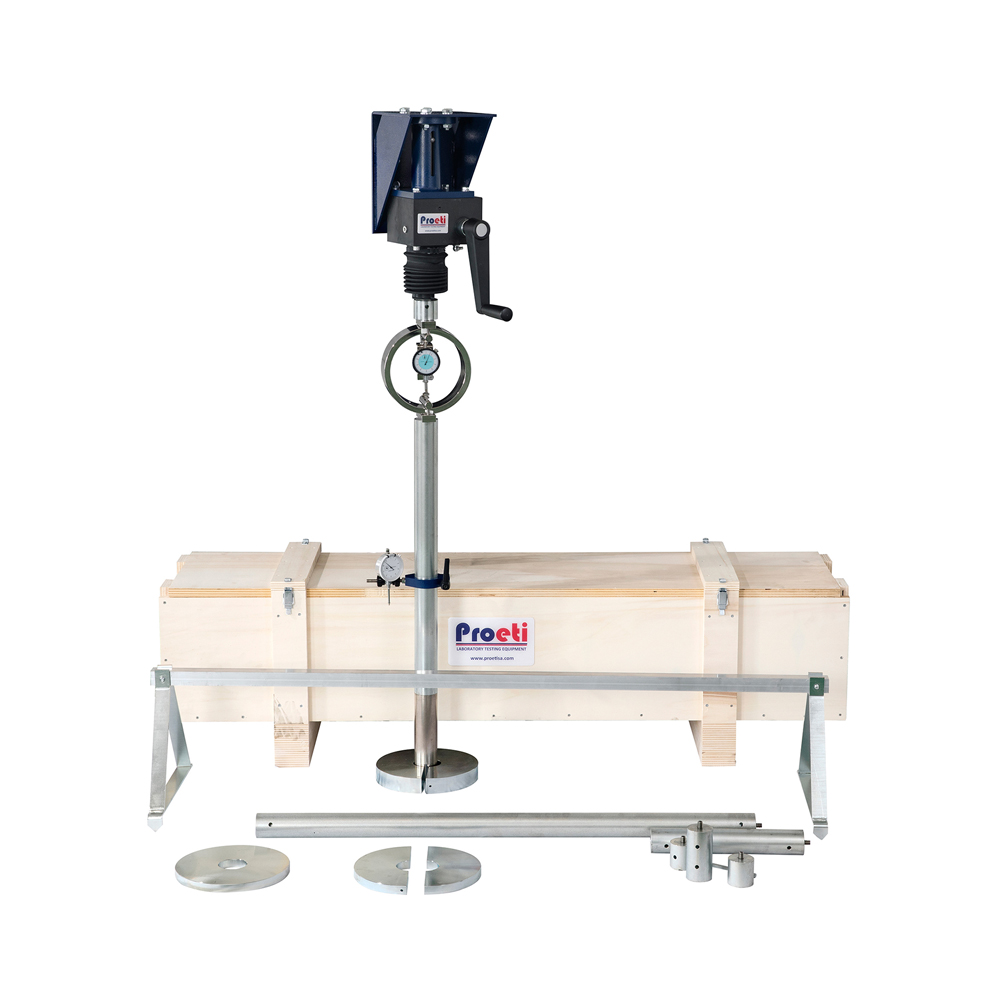

Compactación y capacidad portanteMoldes Proctor, equipos CBR y prensa CBR (UNE 103500, 103501, 103502)

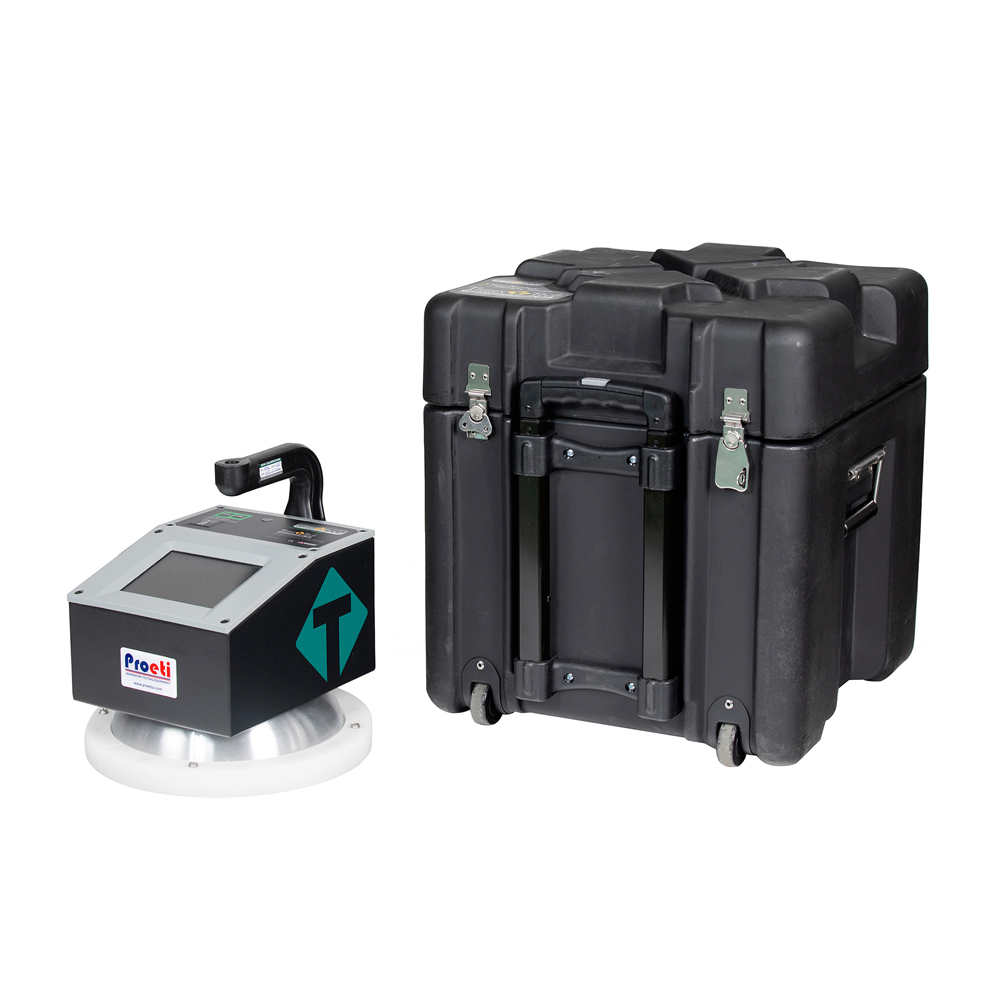

Densidad en obraSustitución de arena, densitómetro de membrana y medidor nuclear (UNE 103503, ASTM D6938)
ConsolidaciónEdómetro (UNE-EN ISO 17892-5)
Resistencia al corteCélula triaxial y sistemas de presión (UNE-EN ISO 17892-8 y -9)
PermeabilidadPermeámetros de carga constante y variable (UNE-EN ISO 17892-11)
Capacidad portante en obraPlaca de carga estática y dinámica (UNE 103808, 103807-2)

Cada grupo en su sección: clasificación de suelos, análisis de partículas y propiedades, Proctor y CBR, densidad y humedad, mecánica de suelos y permeabilidad y lodos. Los equipos automáticos de consolidación, corte y triaxial están en Soilmatic.

Del sondeo al informe

  • En campo: se describen las capas, se toman muestras alteradas e inalteradas y se miden el nivel freático y la resistencia con penetrómetros.
  • En el laboratorio: identificación (granulometría, límites, humedad, densidad) para clasificar el suelo, y ensayos de comportamiento (edómetro, corte, triaxial, permeabilidad) para calcular la cimentación.
  • En la obra de tierras: Proctor y CBR para fijar la compactación, y densidad in situ y placa de carga para comprobarla capa a capa.

¿Por qué comprar tus equipos de geotecnia a Proeti?

  • Fabricante desde 1985. Diseñamos y fabricamos los equipos en Algete (Madrid).
  • Según tu norma. Cada ficha indica las normas UNE-EN, ASTM o BS que cumple el equipo, y si dudas te decimos cuál necesitas.
  • Calibración acreditada por ENAC en nuestro departamento de calibración.
  • Servicio técnico propio: instalación, reparación y formación.

Para pedir precio, pulsa Presupuesto en la ficha de cada equipo y envía la solicitud con todos los que necesites. Si prefieres que te asesoremos, escríbenos o llámanos al 916 28 29 40.

Pedir asesoramiento y presupuesto

Preguntas frecuentes sobre los ensayos de suelos

¿Qué ensayos de laboratorio se hacen a un suelo?

Los de identificación (humedad, granulometría, límites de Atterberg, densidad, materia orgánica, sulfatos) y los de comportamiento (compresión simple, corte directo, triaxial, edómetro, permeabilidad, hinchamiento y colapso). Para obras de tierras se añaden el Proctor y el CBR.

¿Qué es un estudio geotécnico?

El informe que describe el terreno de una parcela y da los datos para proyectar la cimentación: qué capas hay, dónde está el agua, cuánta carga admite el suelo y cuánto asentará. En edificación es obligatorio según el Código Técnico y combina sondeos, ensayos de campo y ensayos de laboratorio.

¿Qué normativa se aplica a los ensayos de suelos?

En España, las normas UNE 103 (identificación, compactación, CBR, densidad in situ, edómetro, corte) y la serie UNE-EN ISO 17892, que las va sustituyendo en los ensayos de laboratorio. El DB SE-C del Código Técnico y el PG-3 dicen qué ensayos se piden; fuera de Europa se usan las ASTM y las AASHTO.

¿Qué diferencia hay entre ensayos de campo y de laboratorio?

Los de campo miden el terreno en su sitio, con su estructura y su humedad reales: penetrómetros, placa de carga, densidad in situ. Los de laboratorio trabajan con muestras y controlan las condiciones, lo que permite medir propiedades que en campo no se ven, como la consolidación o la resistencia a distintas presiones.

¿Cómo pido presupuesto de equipos para ensayos de suelos?

Añade los equipos a tu solicitud con el botón Presupuesto de cada ficha y envíala. Si montas un laboratorio de geotecnia o de control de obra, dinos qué ensayos y normas vas a cubrir y te preparamos el equipamiento completo.

Para los áridos de las capas granulares, mira áridos y rocas.
