La primera visita al terreno se hace con barrena, penetrómetro de bolsillo y carta de colores: así se describen las capas y se toman muestras para el laboratorio. Con estos equipos para clasificar suelos en campo, más el penetrómetro dinámico de cono, los tomamuestras, el extractor de muestras y el colorímetro para la materia orgánica, empieza cualquier estudio geotécnico. Pide precio del kit de reconocimiento.
| Para qué | Equipo | Norma |
|---|---|---|

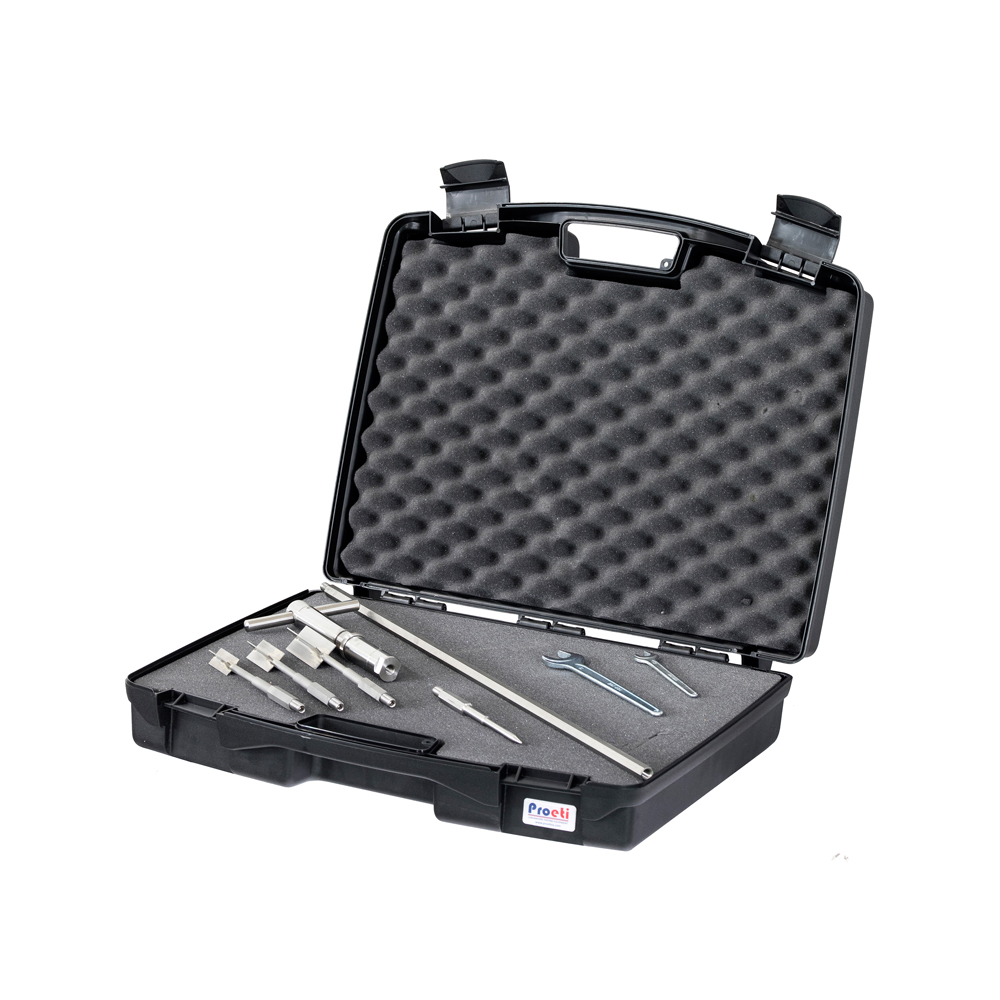

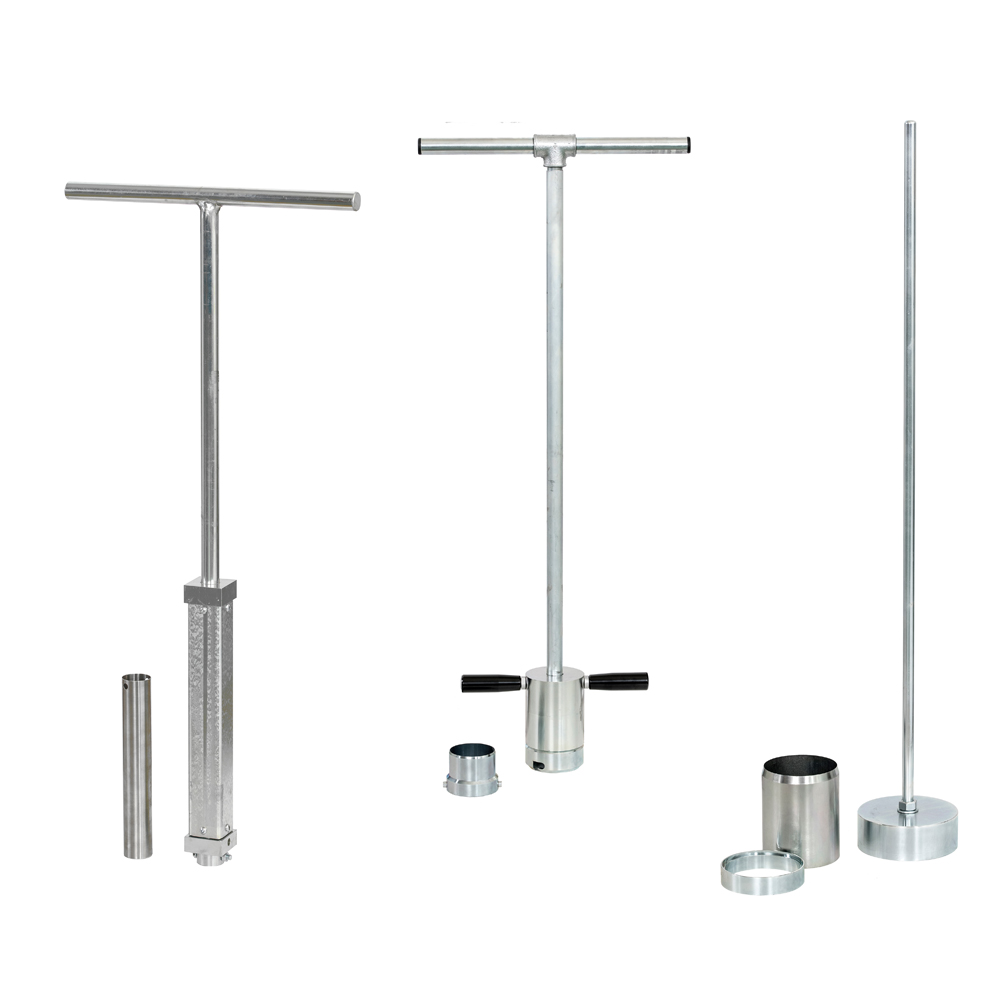

| Perforar y sacar muestras | Barrenas de 1 m con mango en T y tomamuestras | ASTM D1452, AASHTO T86 |

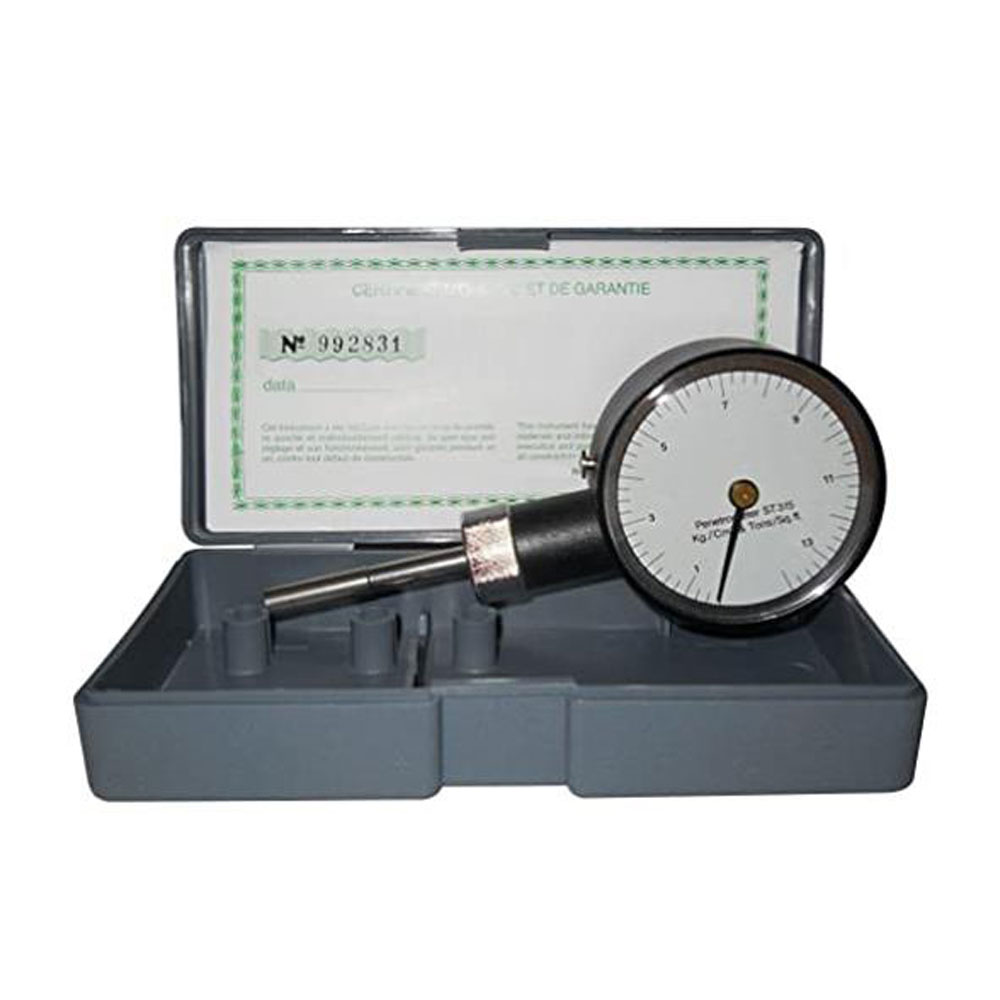

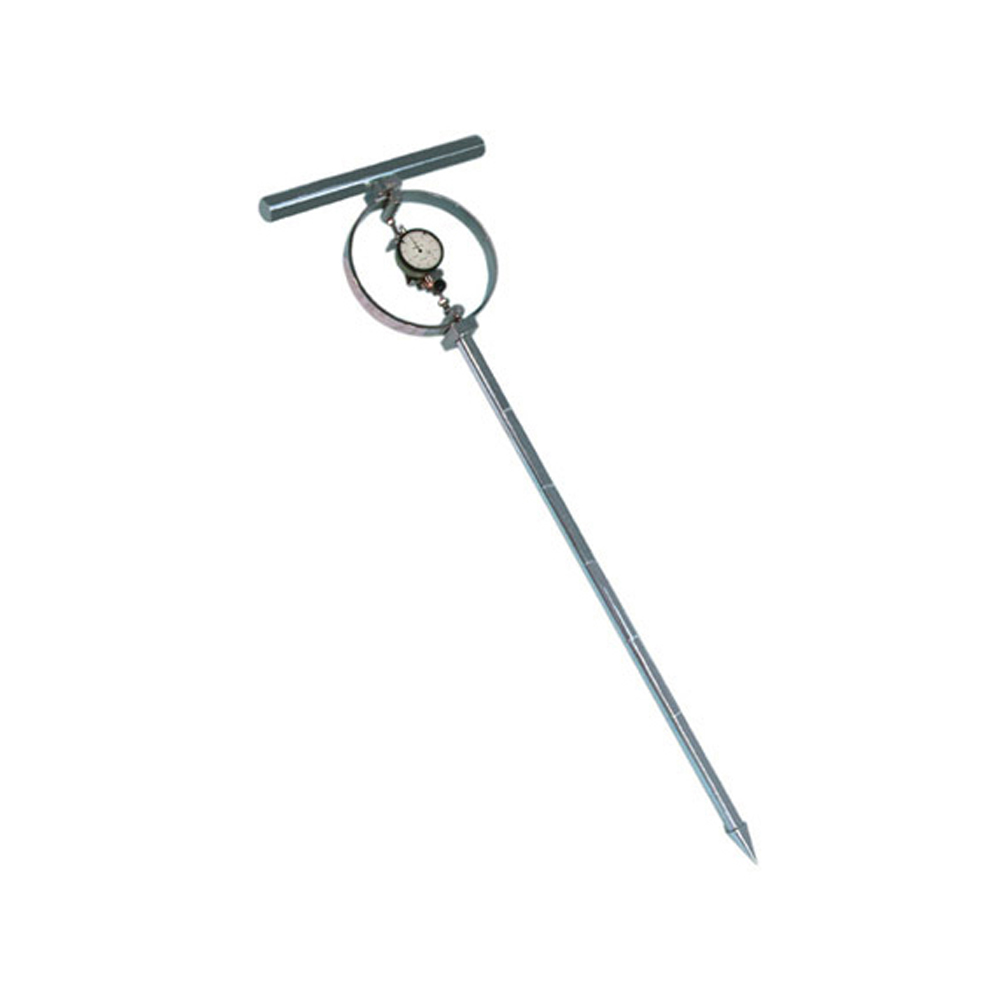

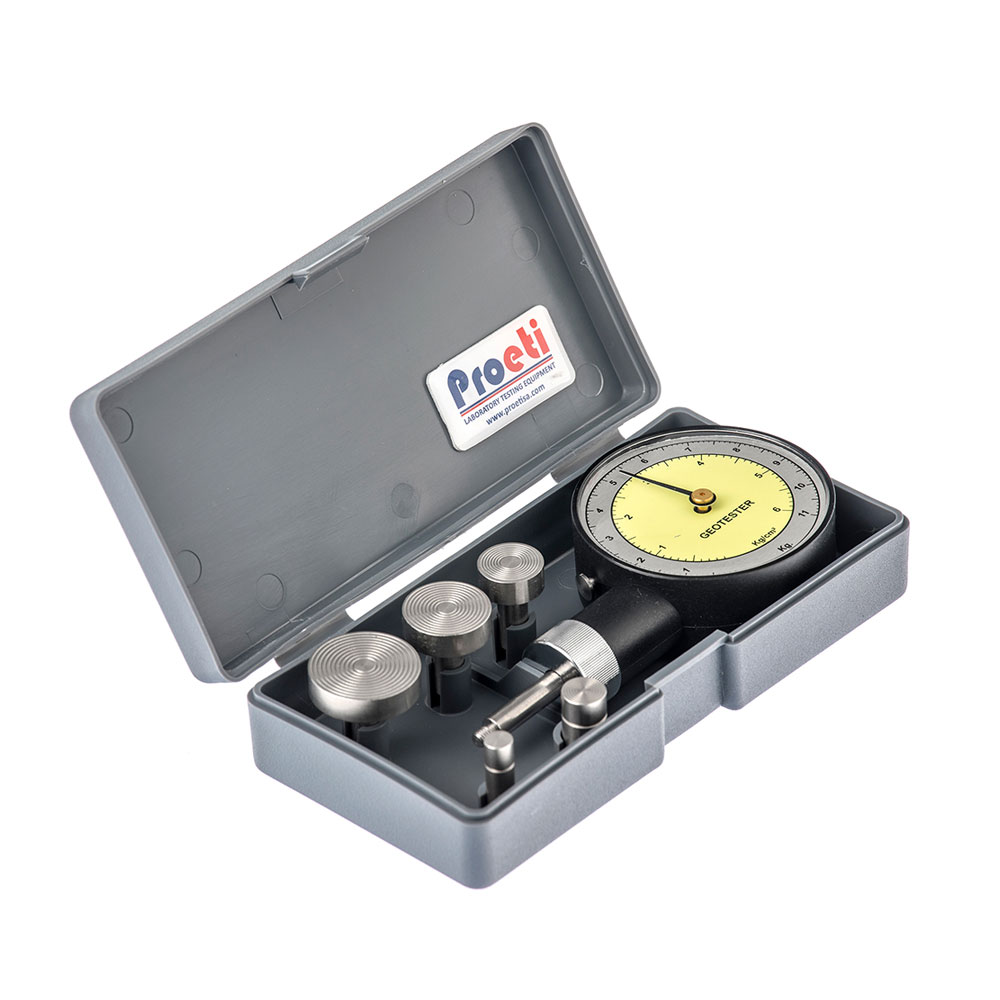

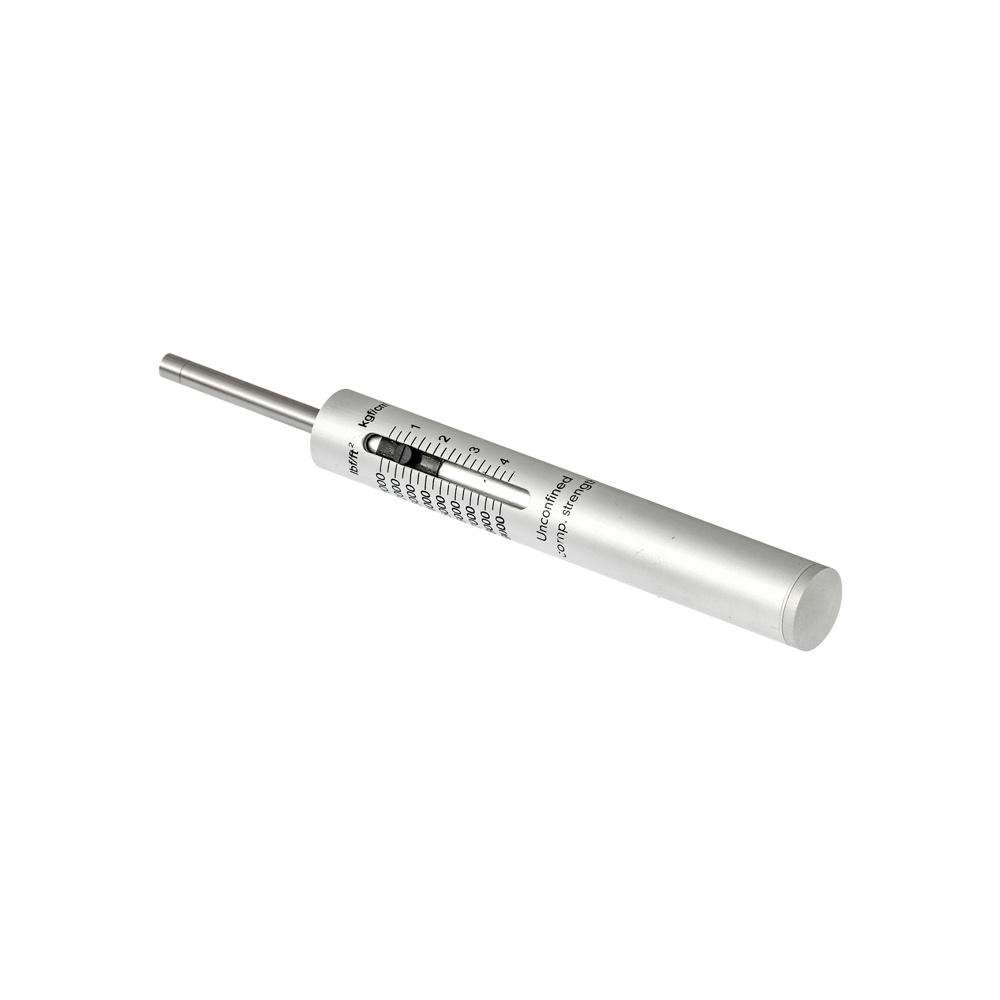

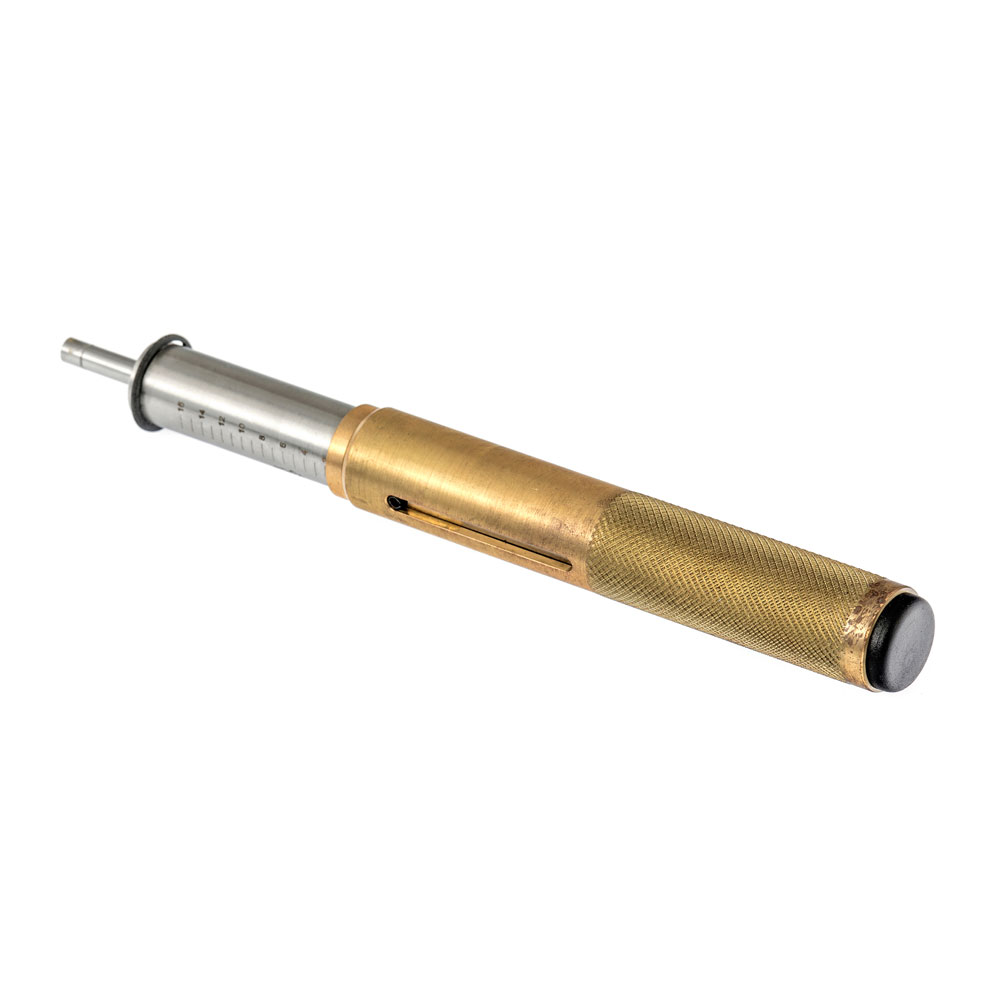

| Resistencia de suelos cohesivos | Penetrómetro de bolsillo (0-4,5 kgf/cm²), con esfera o Geopocket | ASTM D2573 |

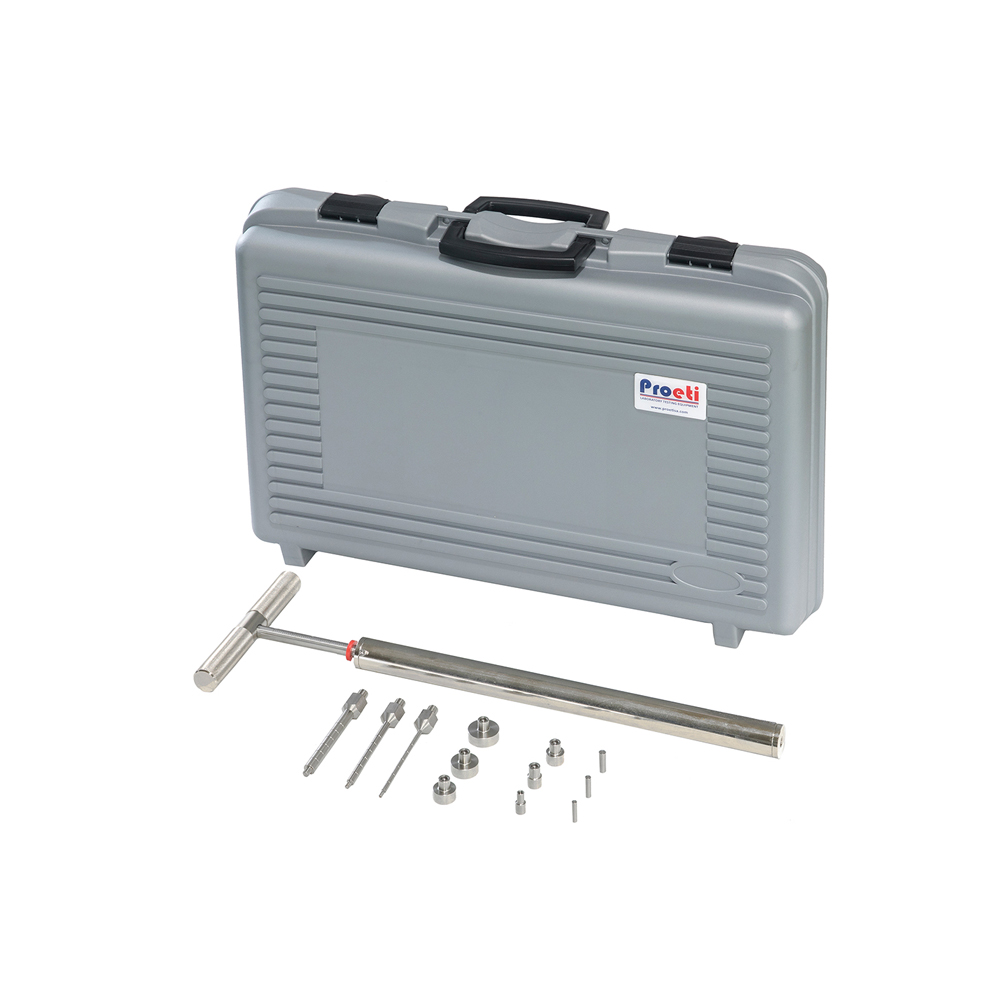

| Capacidad portante de capas de firme | Penetrómetro dinámico de cono (PDC), correlacionable con el CBR | ASTM D6951 |
| Nivel del agua | Indicador de nivel freático | — |

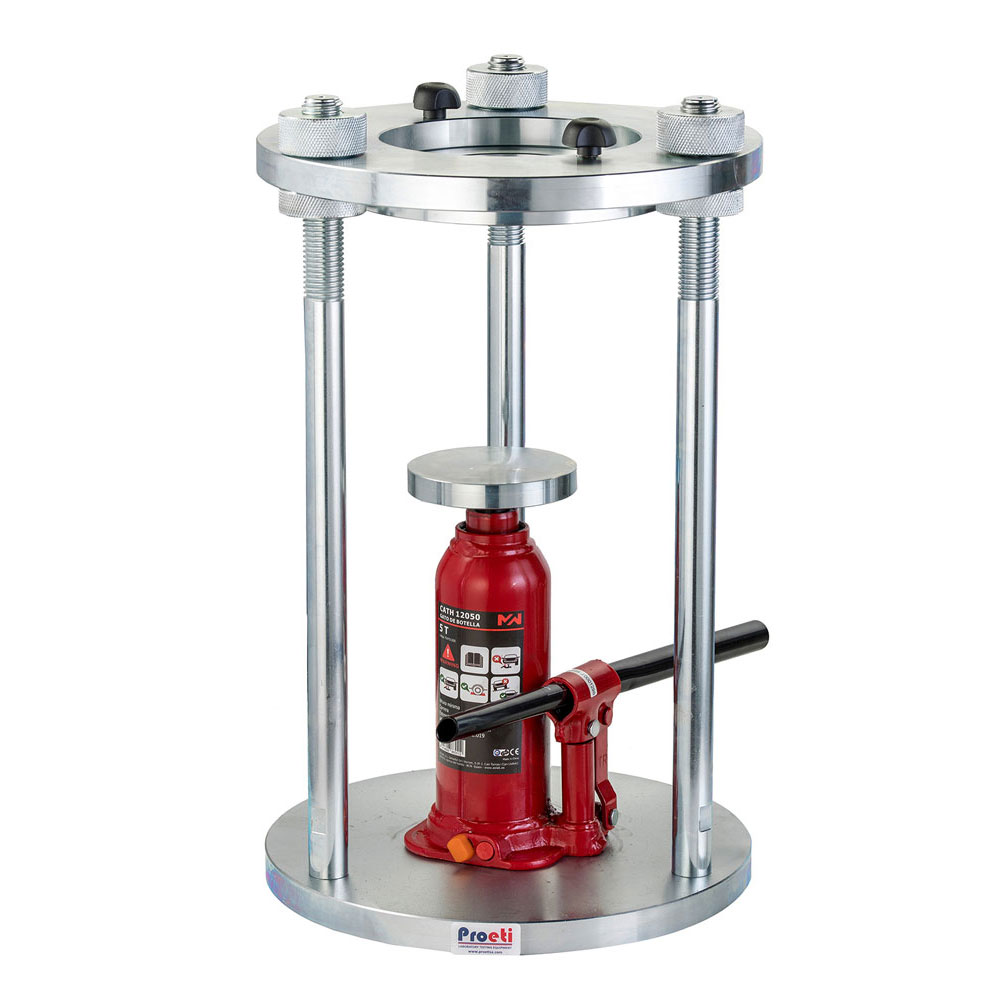

| Sacar la muestra del molde o tubo | Extractor universal hidráulico (Ø4″ y 6″) y tallador de suelos | — |
| Color del suelo | Carta de colores de suelos | — |

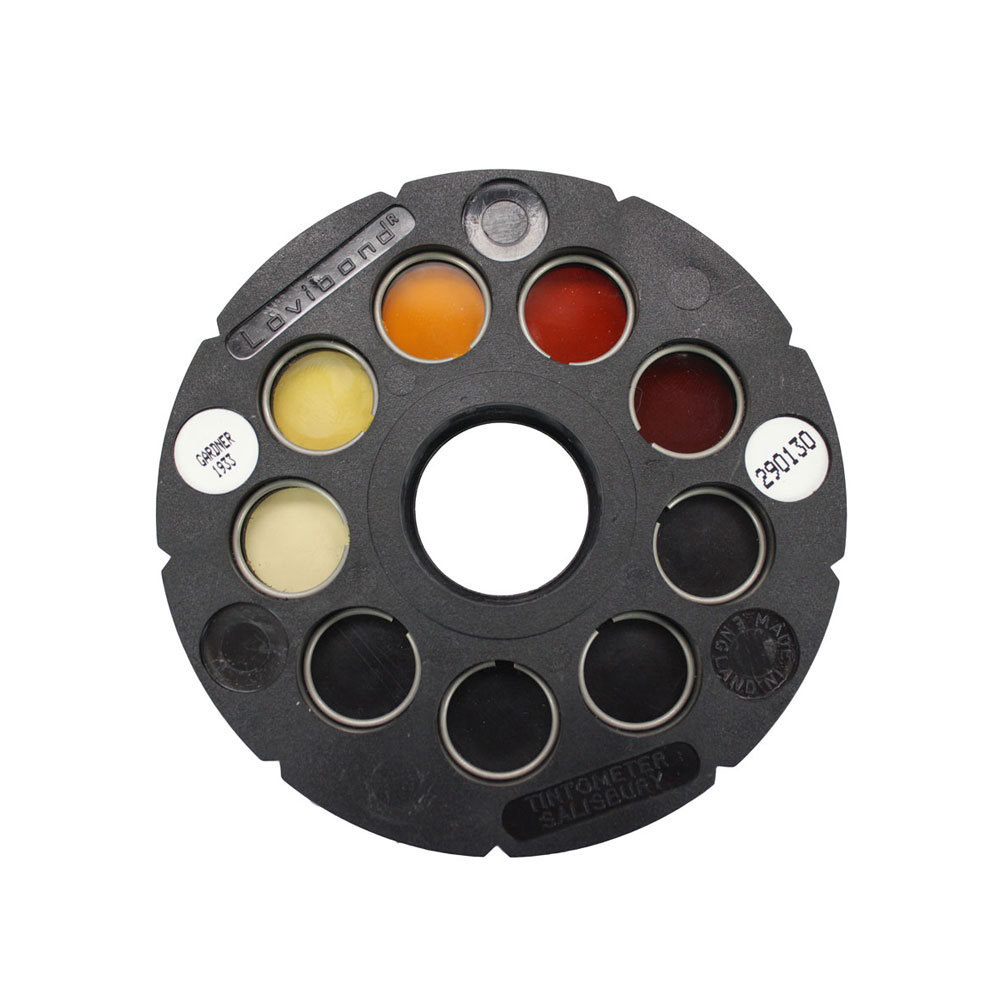

| Materia orgánica | Colorímetro con cinco escalas de referencia | ASTM C40 |
En cada capa se anota el tipo de suelo (grava, arena, limo, arcilla), su color, su humedad, su consistencia o compacidad y si hay restos orgánicos, raíces o agua. El penetrómetro de bolsillo da una idea rápida de la resistencia de las arcillas, y las muestras van al laboratorio para la granulometría y los límites, que son los que permiten clasificar el suelo.
Para pedir precio, pulsa Presupuesto en la ficha de cada equipo y envía la solicitud con todos los que necesites. Si prefieres que te asesoremos, escríbenos o llámanos al 916 28 29 40.
Pedir asesoramiento y presupuesto
Por su granulometría y su plasticidad. El sistema unificado (SUCS o de Casagrande) usa dos letras, como GW o CL: la primera dice si es grava, arena, limo o arcilla, y la segunda, su graduación o plasticidad. En carreteras se usa también la clasificación AASHTO, con grupos de A-1 a A-7.
La mejor de las categorías en que el PG-3 (artículo 330) clasifica los suelos para terraplenes y explanadas: seleccionado, adecuado, tolerable, marginal e inadecuado. Se decide por la granulometría, los límites de Atterberg, la materia orgánica, las sales solubles, el yeso y el hinchamiento o colapso.
En investigar el terreno con calicatas, sondeos y ensayos de penetración para conocer las capas, el nivel freático y su resistencia, y en tomar muestras para el laboratorio. Su alcance depende del tipo de edificio y del terreno, según el Código Técnico.
Porque se descompone con el tiempo, hace que el suelo se comprima y pierda resistencia, y en áridos y arenas retrasa el fraguado del cemento. Un suelo con mucha materia orgánica no vale para un terraplén ni para apoyar una cimentación.
Las muestras se ensayan después en análisis de partículas y propiedades.
