Análisis de partículas y propiedades

Límite líquido, límite plástico y límite de retracción —los límites de Atterberg— y la granulometría de los finos: con esos datos se clasifica un suelo fino. Para obtenerlos hay cucharas de Casagrande manuales y motorizadas, penetrómetros de cono, hidrómetro, método de la pipeta y equivalente de arena, junto a kits de cloruros, sulfatos y calidad del agua, según UNE, ISO 17892, ASTM y BS. Escríbenos si dudas entre Casagrande y cono.

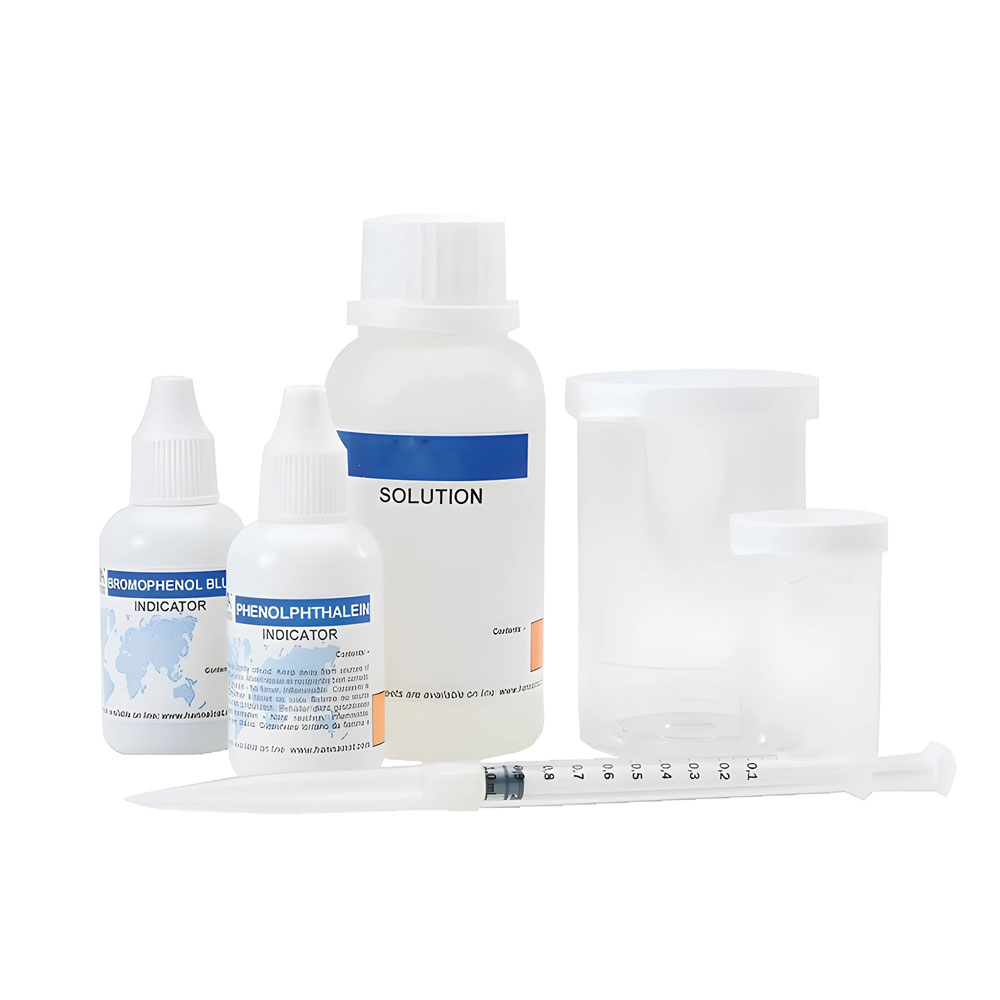

Ensayo de acidez en agua

Ensayo de cloruros en agua

Ensayo de dureza en agua

Ensayo de alcalinidad en agua

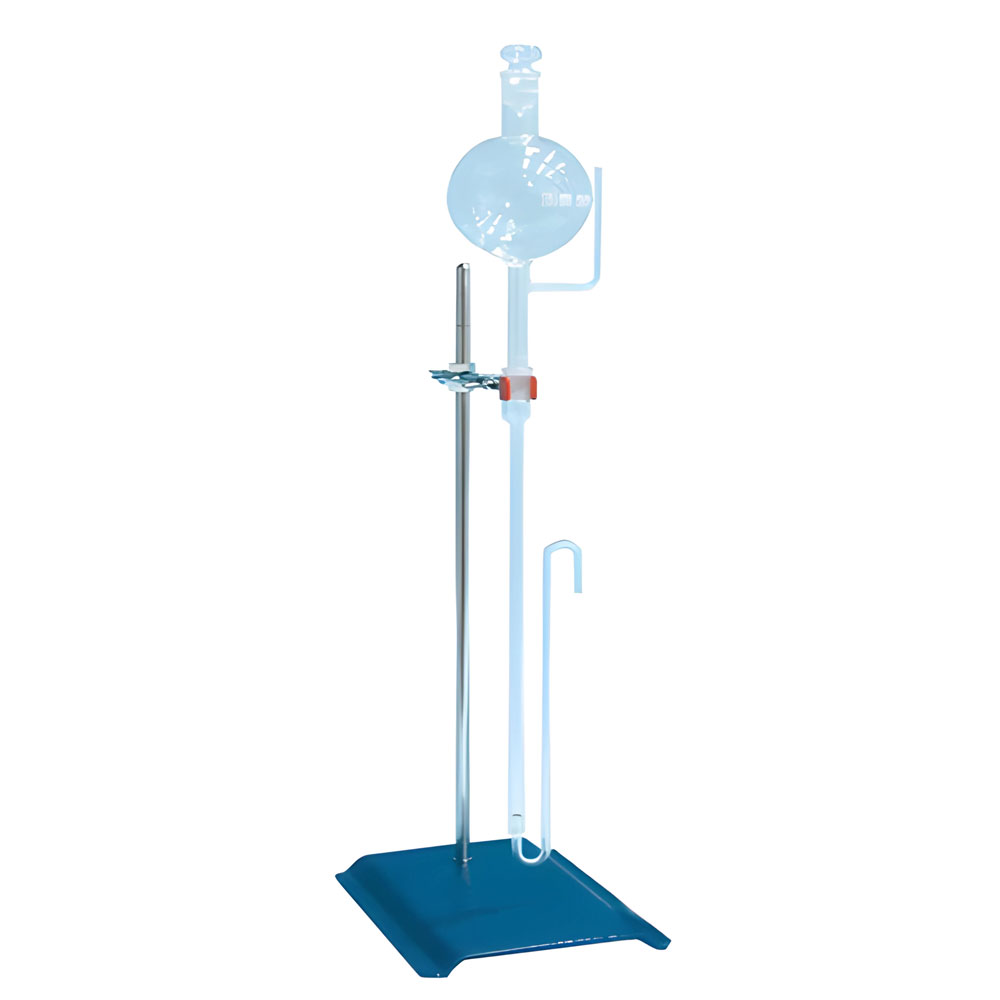

Equipo de intercambio iónico

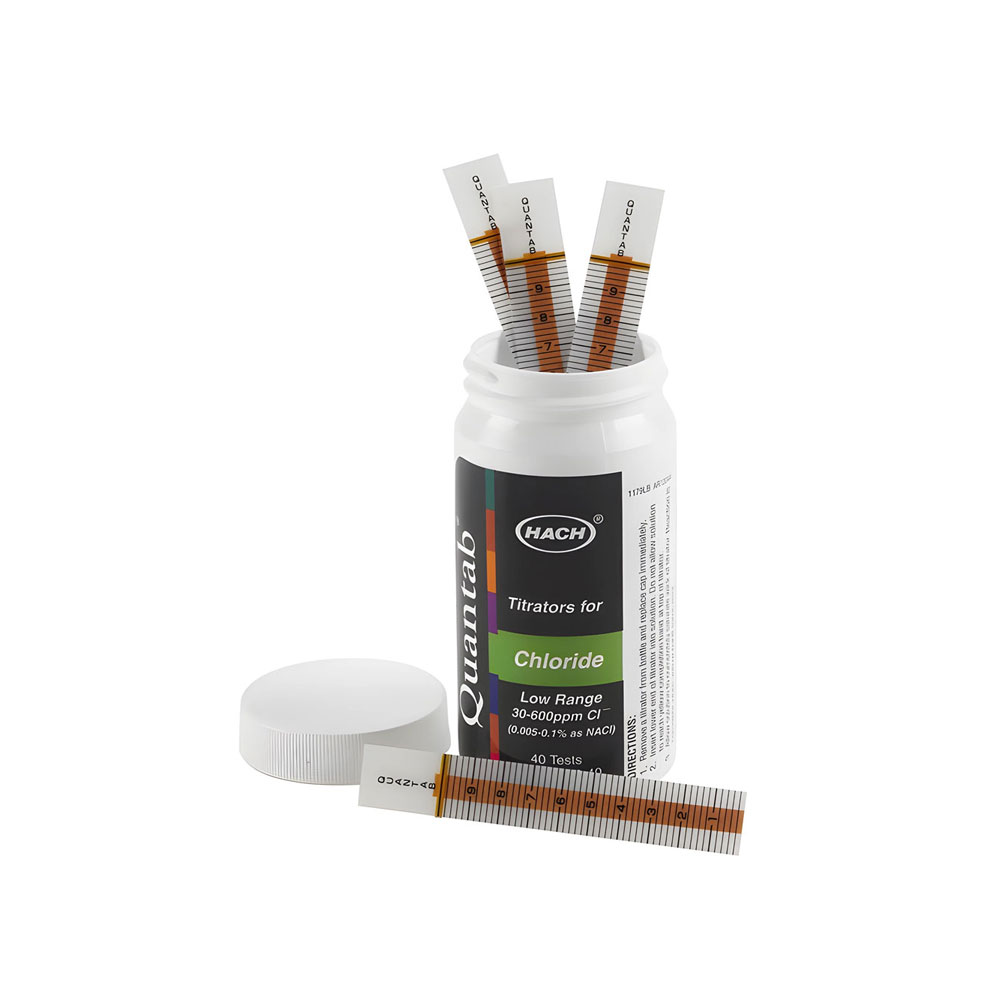

Tiras de cloruro, rango 0,005% a 0,1% (30 a 600 ppm) (40 uds)

Tiras de cloruro, rango 0,05% a 1% (300 a 6000 ppm) (40 uds)

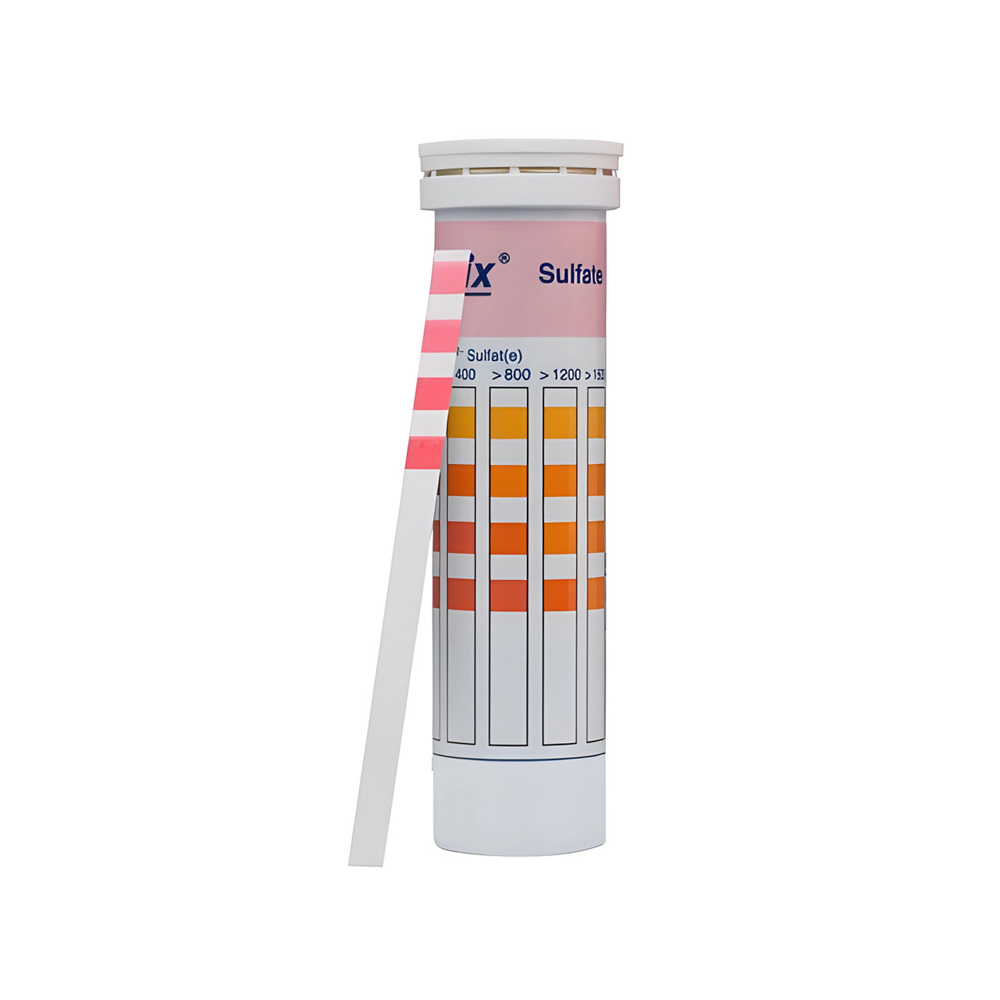

Tiras de sulfatos rango 200 a 1600 mg/l (100 uds)

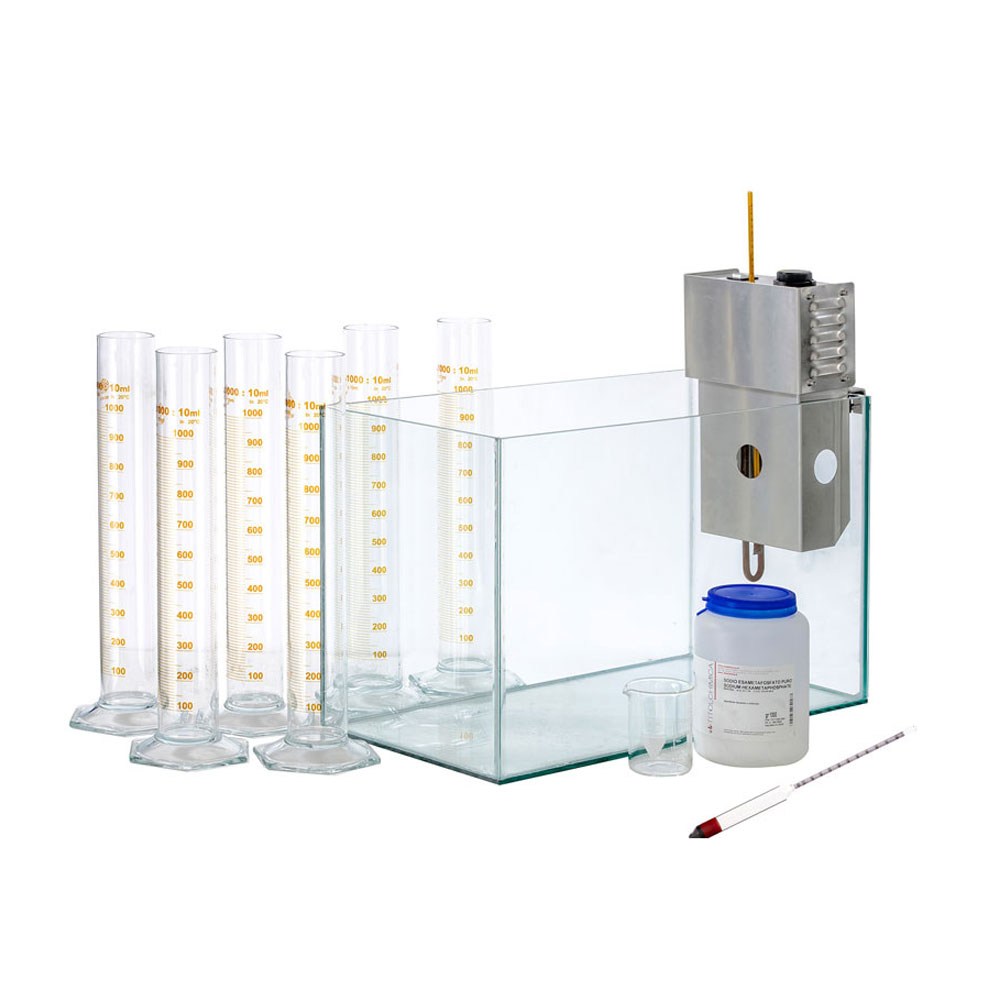

Distribución de partículas (Hidrómetro)

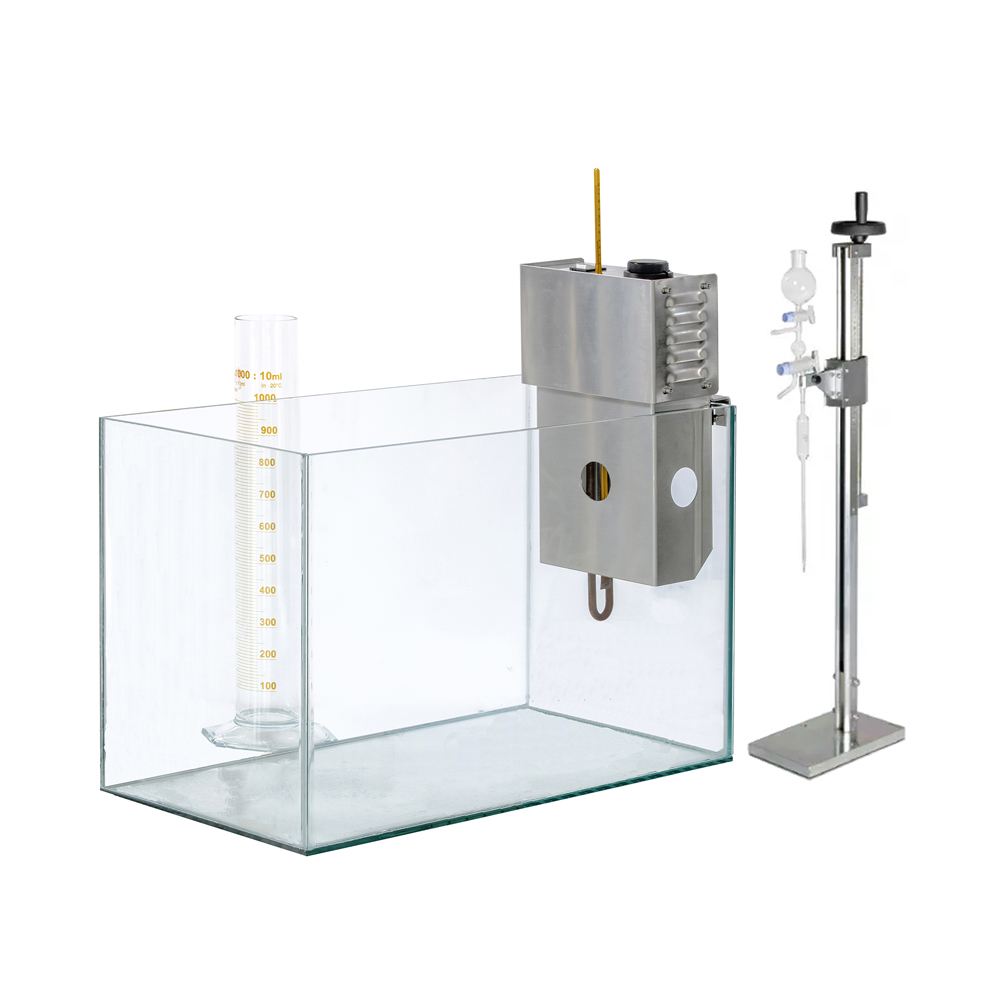

Método de la pipeta

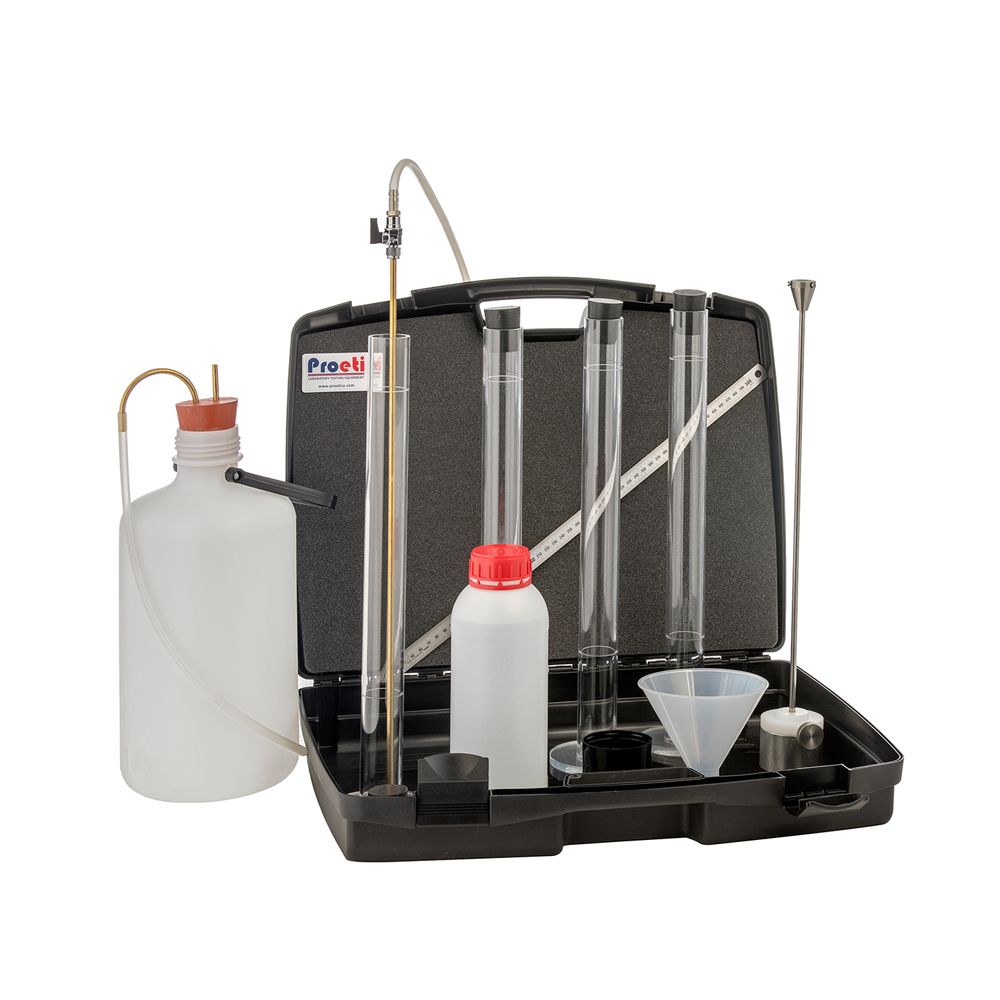

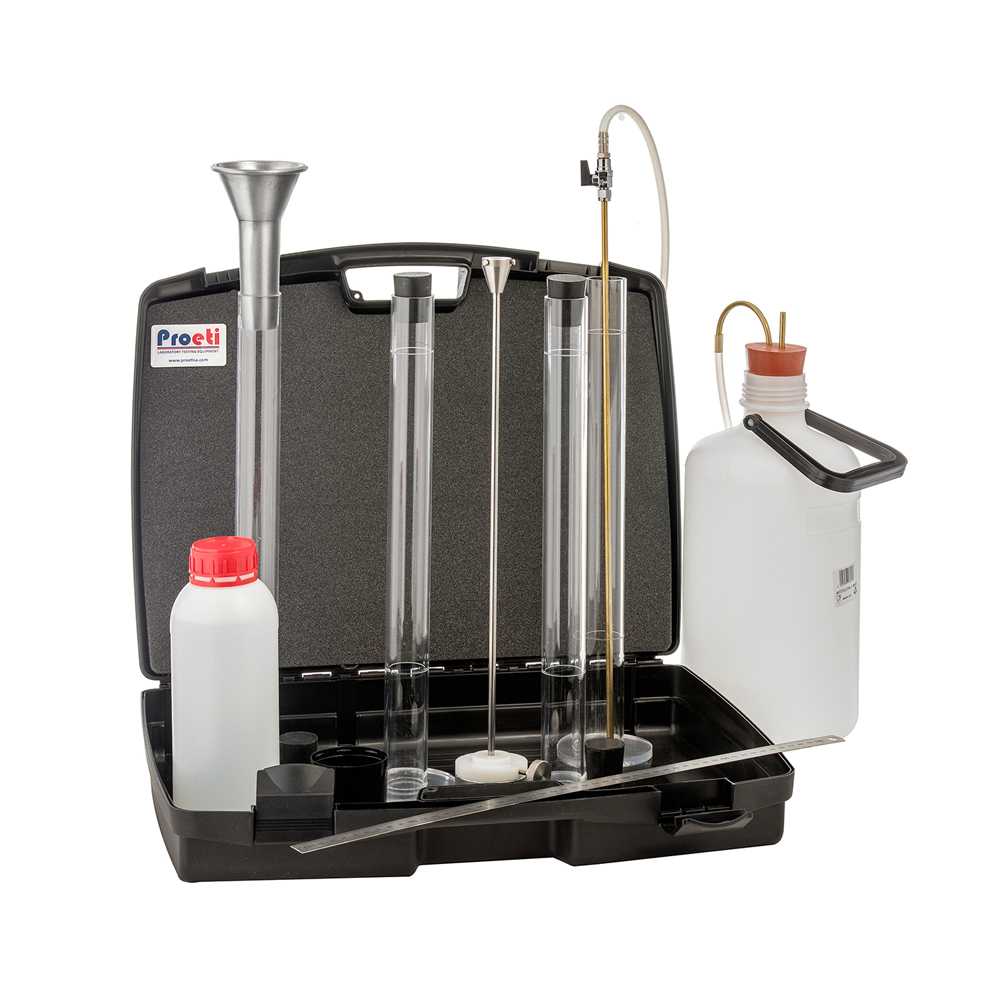

Equivalente de arena EN

Equivalente de arena ASTM

Penetrómetro de cono

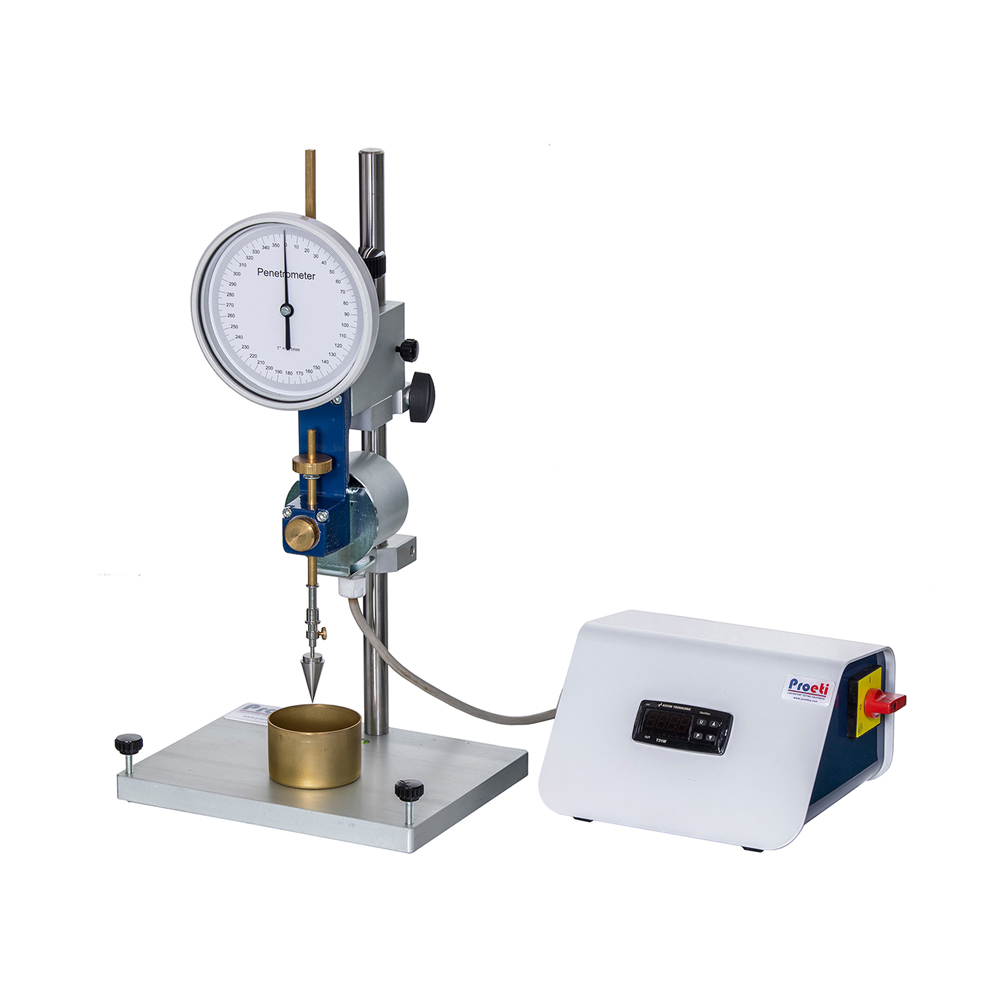

Penetrómetro de cono semiautomático

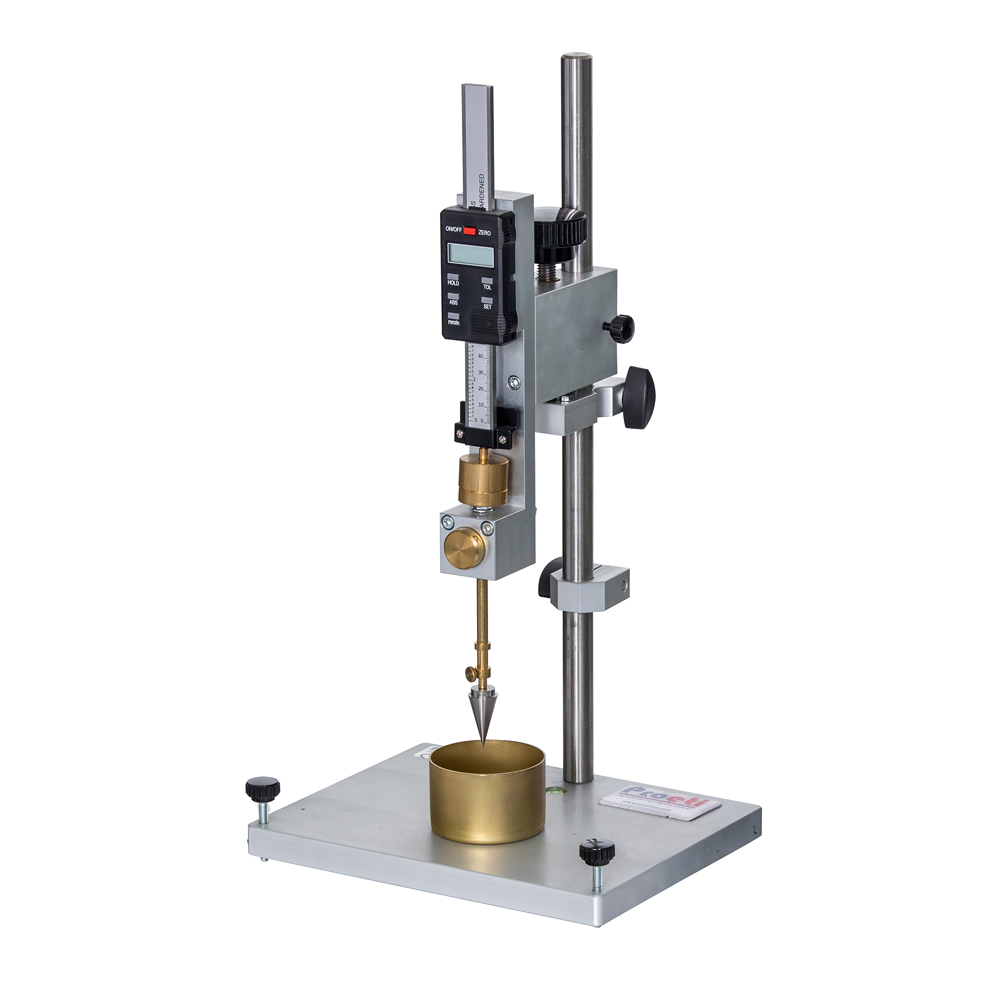

Penetrómetro de cono digital

Penetrómetro de cono digital semiautomático

Cuchara Casagrande manual

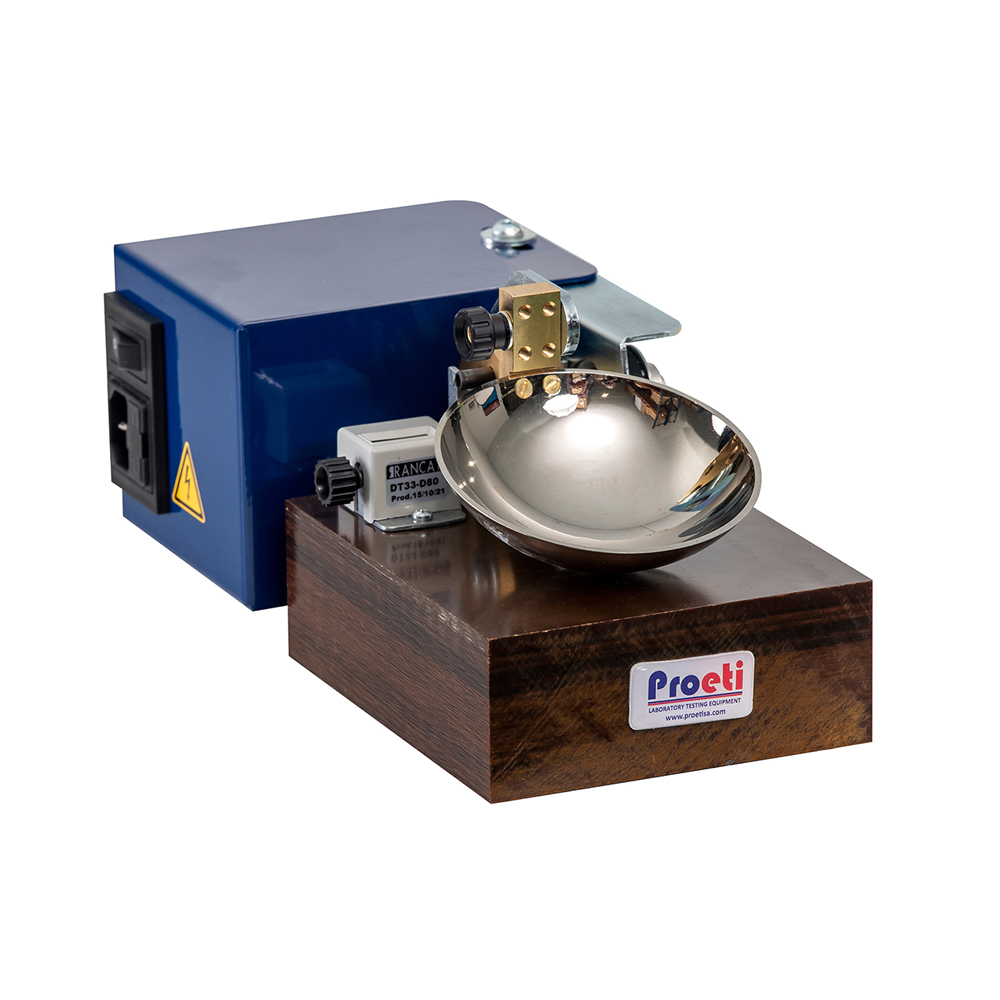

Cuchara Casagrande motorizada

Cuchara Casagrande manual NF

Cuchara Casagrande motorizada NF

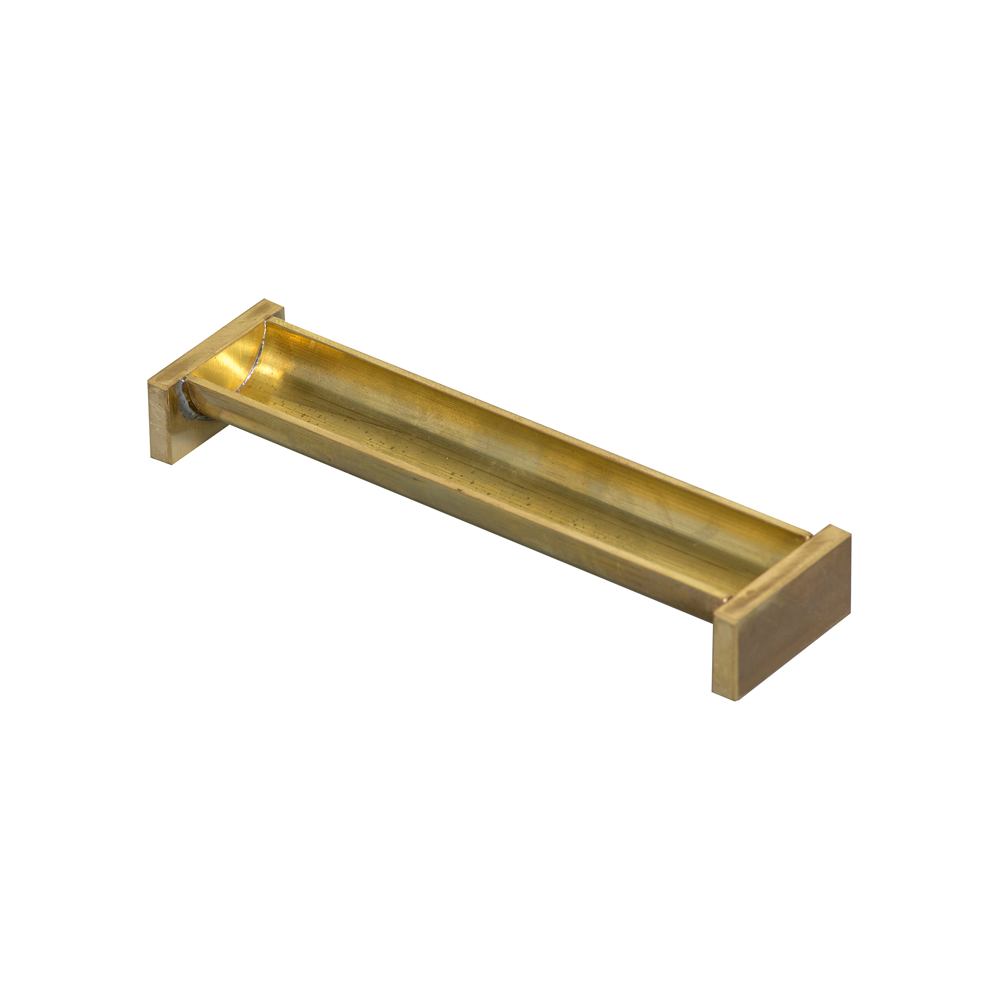

Contracción lineal

Límite de contracción

Límite de plástico

Ensayo por ensayo

EnsayoEquipoNorma
Límite líquidoCuchara de Casagrande manual o motorizada, también en versión NFUNE 103103, ASTM D4318
Límite líquido por conoPenetrómetro de cono analógico o digital, manual o semiautomáticoUNE-EN ISO 17892-12, BS 1377-2
Límite plásticoPlaca y accesorios para el rollito de 3 mmUNE 103104, ASTM D4318
Límite de retracciónEquipo de límite de contracción y molde de contracción linealUNE 103108, ASTM D427
Granulometría por sedimentaciónHidrómetro con baño termostático o método de la pipetaUNE 103102, ASTM D422, BS 1377-2
Limpieza de arenasEquivalente de arena, versión EN o ASTMUNE-EN 933-8, ASTM D2419
Química del suelo y del aguaKits de cloruros, acidez, dureza y alcalinidad, tiras de sulfatos y intercambio iónicoBS 1377-3

Casagrande o penetrómetro de cono

Cuchara de CasagrandePenetrómetro de cono
Qué se mideGolpes para cerrar el surcoPenetración de un cono en la pasta
NormasUNE 103103, ASTM D4318UNE-EN ISO 17892-12, BS 1377-2
RepetibilidadDepende del operario (golpe, surco)Mayor: el cono cae por su peso
Dónde se usaEspaña, AméricaReino Unido, Europa; norma ISO de referencia

¿Por qué comprar tus equipos de identificación a Proeti?

  • Fabricante desde 1985. Diseñamos y fabricamos los equipos en Algete (Madrid).
  • Según tu norma. Cada ficha indica las normas UNE-EN, ASTM o BS que cumple el equipo, y si dudas te decimos cuál necesitas.
  • Calibración acreditada por ENAC en nuestro departamento de calibración.
  • Servicio técnico propio: instalación, reparación y formación.

Para pedir precio, pulsa Presupuesto en la ficha de cada equipo y envía la solicitud con todos los que necesites. Si prefieres que te asesoremos, escríbenos o llámanos al 916 28 29 40.

Pedir asesoramiento y presupuesto

Preguntas frecuentes sobre los límites de Atterberg

¿Qué son los límites de Atterberg?

Las humedades a las que un suelo fino cambia de estado: el límite líquido separa el estado líquido del plástico; el plástico, el plástico del semisólido; y el de retracción, el semisólido del sólido. Se miden en la fracción que pasa por el tamiz de 0,4 mm.

¿Cómo se determina el límite líquido?

Con la cuchara de Casagrande se hace un surco en la pasta y se cuentan los golpes que tarda en cerrarse; el límite líquido es la humedad a la que se cierra con 25. Con el penetrómetro de cono es la humedad a la que el cono penetra una profundidad fija, 20 mm con el cono de 80 g.

¿Qué es el índice de plasticidad?

La diferencia entre el límite líquido y el plástico: el intervalo de humedad en el que el suelo es moldeable. Un índice alto indica una arcilla plástica, que cambia mucho de volumen con el agua; uno bajo, un limo o un suelo poco plástico.

¿Cómo se mide la granulometría de los finos?

Por sedimentación: la fracción que pasa por el tamiz de 0,063 o 0,080 mm se dispersa en agua y se mide cómo se van depositando las partículas, con un hidrómetro o extrayendo muestras con una pipeta. La ley de Stokes relaciona la velocidad de caída con el tamaño.

Con la granulometría y los límites, el suelo se clasifica; los equipos de campo están en clasificación de suelos.
