Proctor y CBR

Primero se compacta el suelo en el molde Proctor para saber su densidad máxima y su humedad óptima; luego se hace el CBR para saber cuánto aguanta. Estos son los equipos del ensayo Proctor y CBR: moldes normal y modificado, martillo vibratorio, equipos CBR según EN, ASTM, NF y BS, CBR de campo y prensas CBR-Marshall. Indica la norma al pedir el presupuesto.

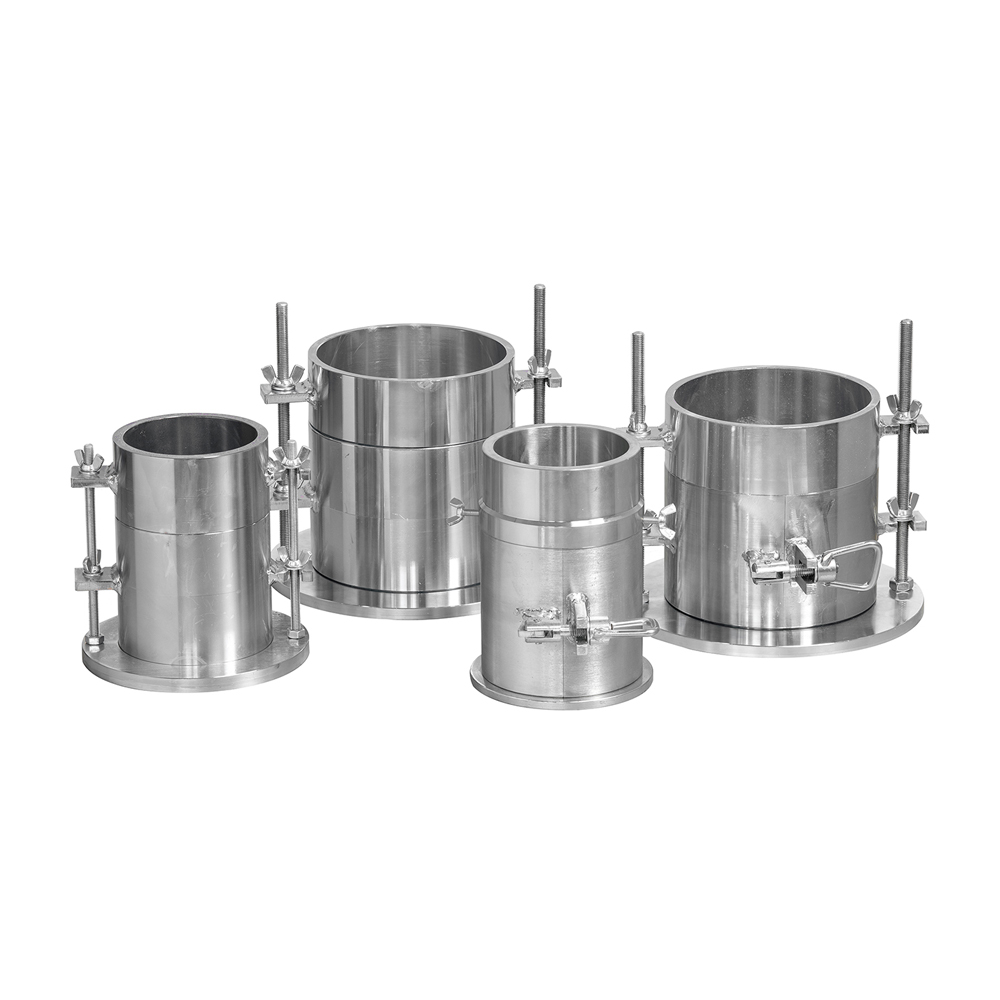

Moldes Proctor Normal

Moldes Proctor Modificado

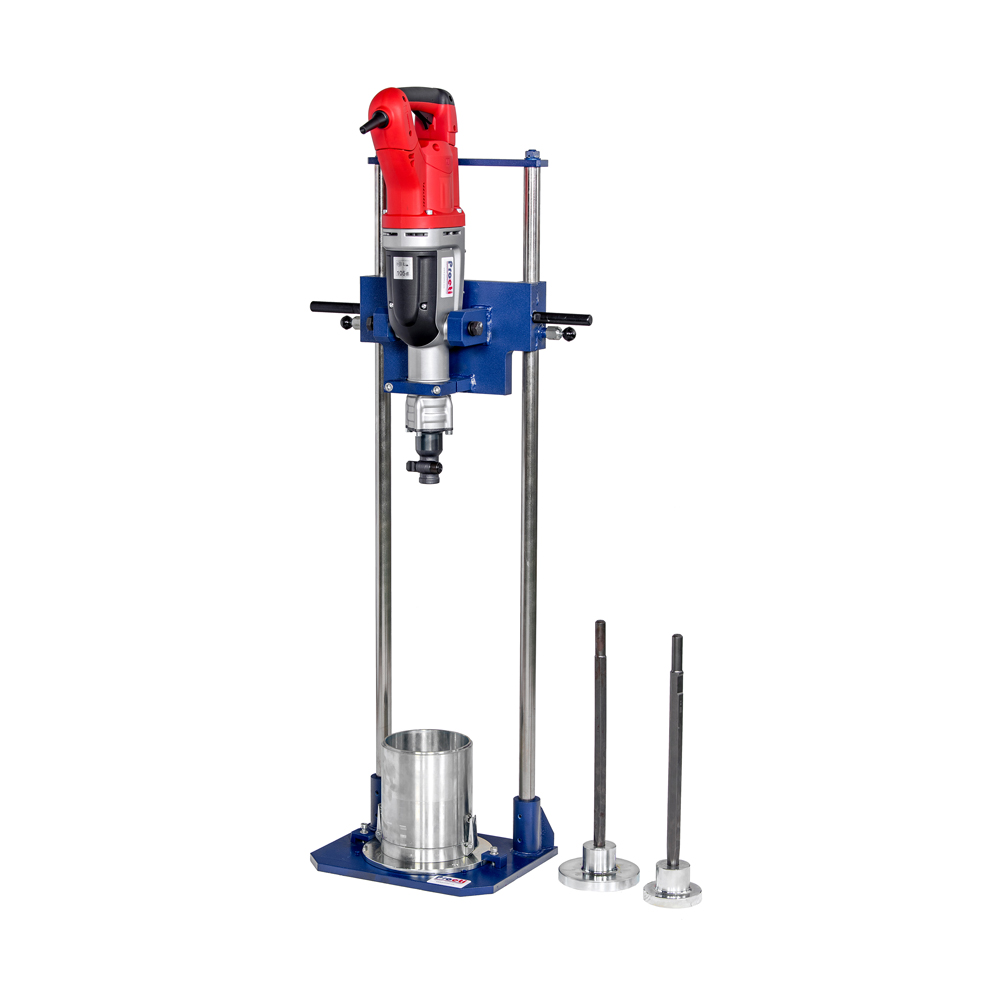

Martillo de compactación vibratoria

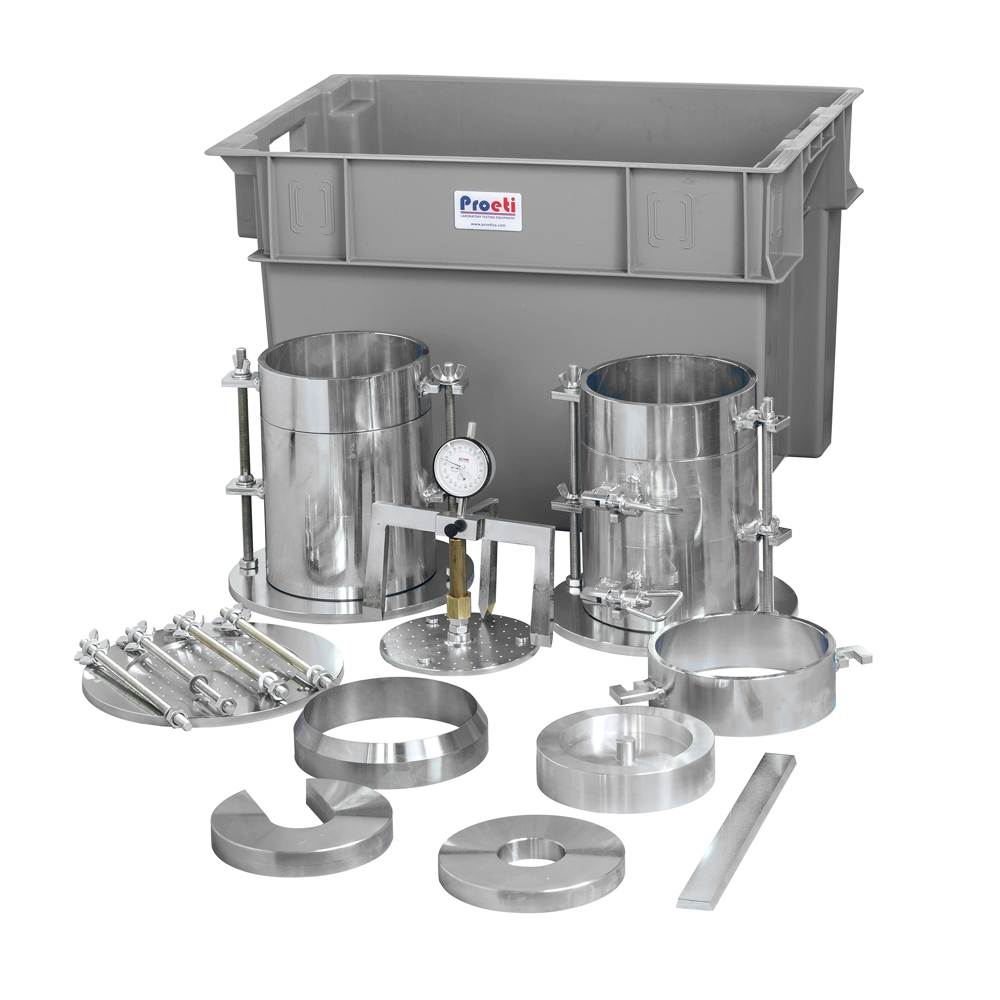

Ensayo CBR según EN

Ensayo CBR según ASTM, AASHTO y UNE

Ensayo CBR según NF

Ensayo CBR según BS

Prensa de compresión de confinada

Equipo CBR de campo

Prensa CBR-Marshall analógica

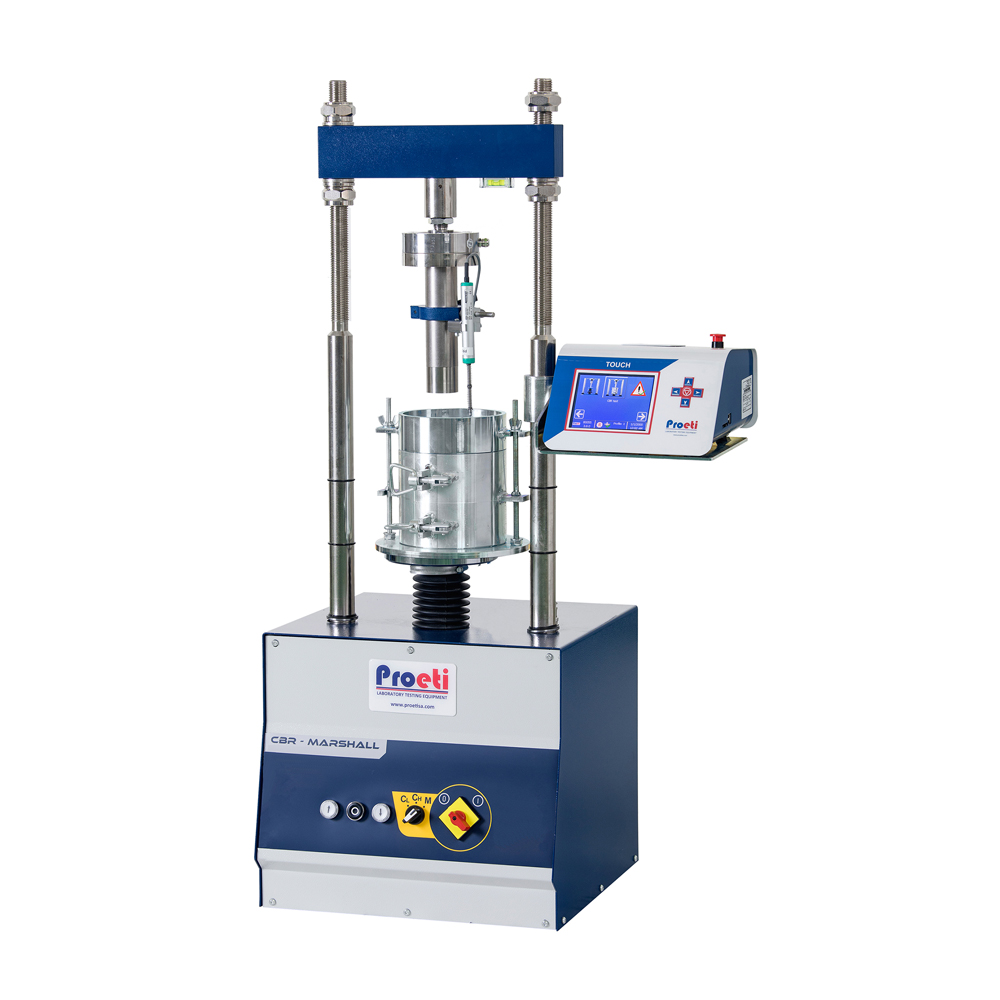

Prensa CBR-Marshall digital

Equipo por ensayo

EnsayoEquipoNorma
Proctor normalMoldes Proctor normal y maza de 2,5 kgUNE 103500, ASTM D698
Proctor modificadoMoldes Proctor modificado y maza de 4,5 kgUNE 103501, ASTM D1557
Compactación vibratoriaMartillo vibratorio de 720 WBS 1377-4, UNE-EN 13286-4
CBR en laboratorioEquipos CBR ASTM, AASHTO y UNE o EN (también NF y BS)UNE 103502, UNE-EN 13286-47, ASTM D1883
Rotura CBR y MarshallPrensa CBR-Marshall analógica o digital: 1,27, 1,00 y 50,8 mm/minUNE 103502, ASTM D1883
CBR en obraEquipo CBR de campo: gato de 50 kN y viga de 1.400 mmASTM D4429, BS 1377-9
Compresión simple de suelosPrensa de compresión no confinadaASTM D2166, BS 1377-7

Para sacar las probetas del molde, el extractor universal sirve para moldes Proctor, CBR y Marshall de 4 y 6 pulgadas.

Proctor normal o modificado

Proctor normalProctor modificado
Maza y caída2,5 kg desde 305 mm4,5 kg desde 457 mm
Capas35
EnergíaMenorUnas 4,5 veces mayor
Para qué obraRellenos y obras con compactación ligeraCarreteras y obras con maquinaria pesada

¿Por qué comprar tus equipos Proctor y CBR a Proeti?

  • Fabricante desde 1985. Diseñamos y fabricamos los equipos en Algete (Madrid).
  • Según tu norma. Cada ficha indica las normas UNE-EN, ASTM o BS que cumple el equipo, y si dudas te decimos cuál necesitas.
  • Calibración acreditada por ENAC en nuestro departamento de calibración.
  • Servicio técnico propio: instalación, reparación y formación.

Para pedir precio, pulsa Presupuesto en la ficha de cada equipo y envía la solicitud con todos los que necesites. Si prefieres que te asesoremos, escríbenos o llámanos al 916 28 29 40.

Pedir asesoramiento y presupuesto

Preguntas frecuentes sobre el Proctor y el CBR

¿Qué es el ensayo Proctor?

Un ensayo de compactación: se compacta el suelo en un molde con una energía fija a varias humedades y se mide la densidad seca de cada una. La curva tiene un máximo, la densidad seca máxima, que se alcanza con la humedad óptima. Es la referencia para controlar la compactación en obra.

¿Qué es el ensayo CBR?

El índice de capacidad portante californiano: compara la presión necesaria para clavar un pistón de 50 mm en el suelo compactado con la que hace falta en una piedra machacada de referencia. Se suele hacer con la probeta saturada cuatro días, y sirve para dimensionar firmes y clasificar explanadas.

¿Qué diferencia hay entre el Proctor y el CBR?

El Proctor dice cómo compactar un suelo (a qué humedad y hasta qué densidad); el CBR, cuánta carga aguanta una vez compactado. Se hacen en ese orden: las probetas del CBR se fabrican con la humedad óptima y la densidad del Proctor.

¿Qué es el hinchamiento en el ensayo CBR?

Lo que aumenta de altura la probeta mientras está sumergida, medido con un comparador sobre un trípode. Un hinchamiento alto delata un suelo expansivo, que puede levantar el firme cuando se moja.

La densidad de las capas ya compactadas se comprueba con los equipos de densidad y humedad.
