Una barra corrugada se acepta en obra si su límite elástico, su resistencia y su alargamiento llegan a lo que pide la norma, y si aguanta el doblado sin agrietarse. Para comprobarlo hay equipos de ensayo de acero: máquina universal de tracción-compresión, marcadora de probetas, dobladora de barras, péndulo Charpy, durómetros Rockwell y Brinell y líquidos penetrantes, según UNE-EN ISO 6892-1, 15630-1 y 148-1. Te asesoramos con el equipo para tu laboratorio.
| Ensayo | Equipo | Norma |
|---|---|---|

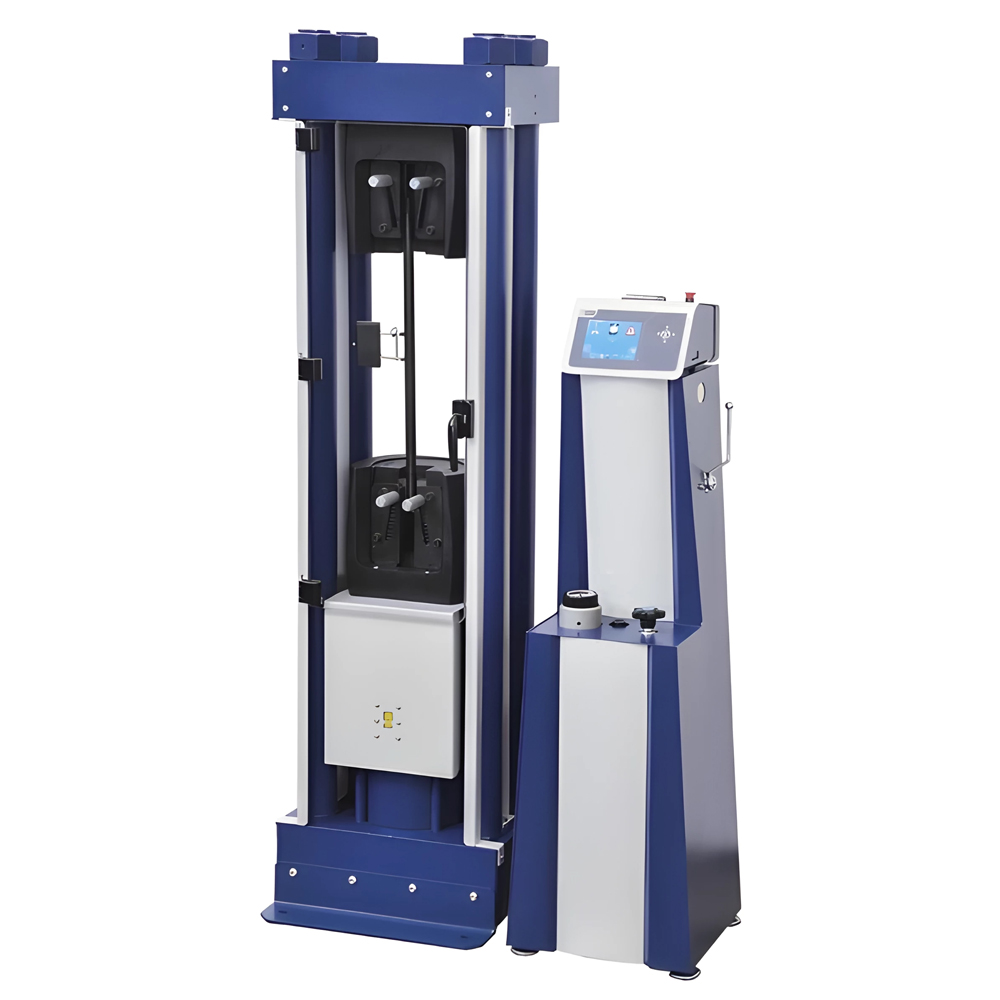

| Tracción | Máquina universal de tracción-compresión automática, de cuatro columnas | UNE-EN ISO 6892-1, 15630-1 |

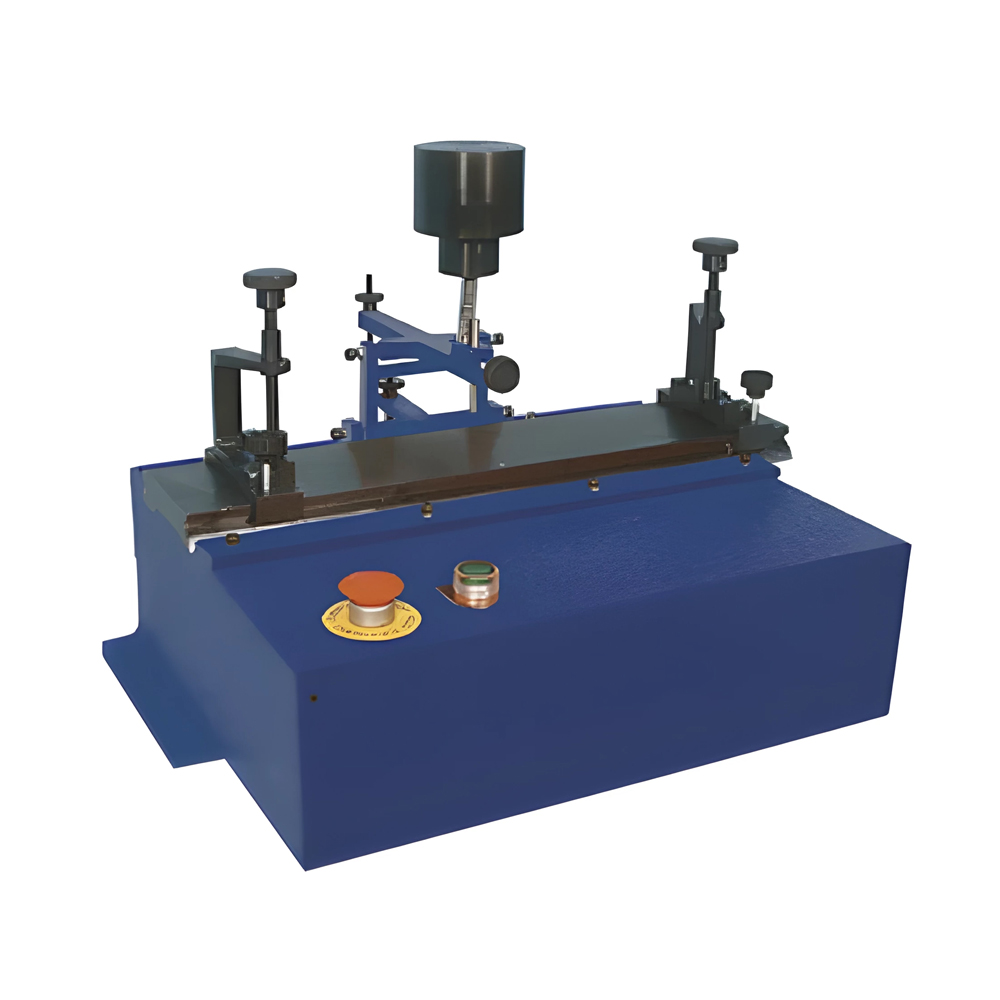

| Marcado para el alargamiento | Marcadora automática: redondos y pletinas de 4 a 50 mm, pasos de 5-10 mm | UNE-EN ISO 6892-1 |

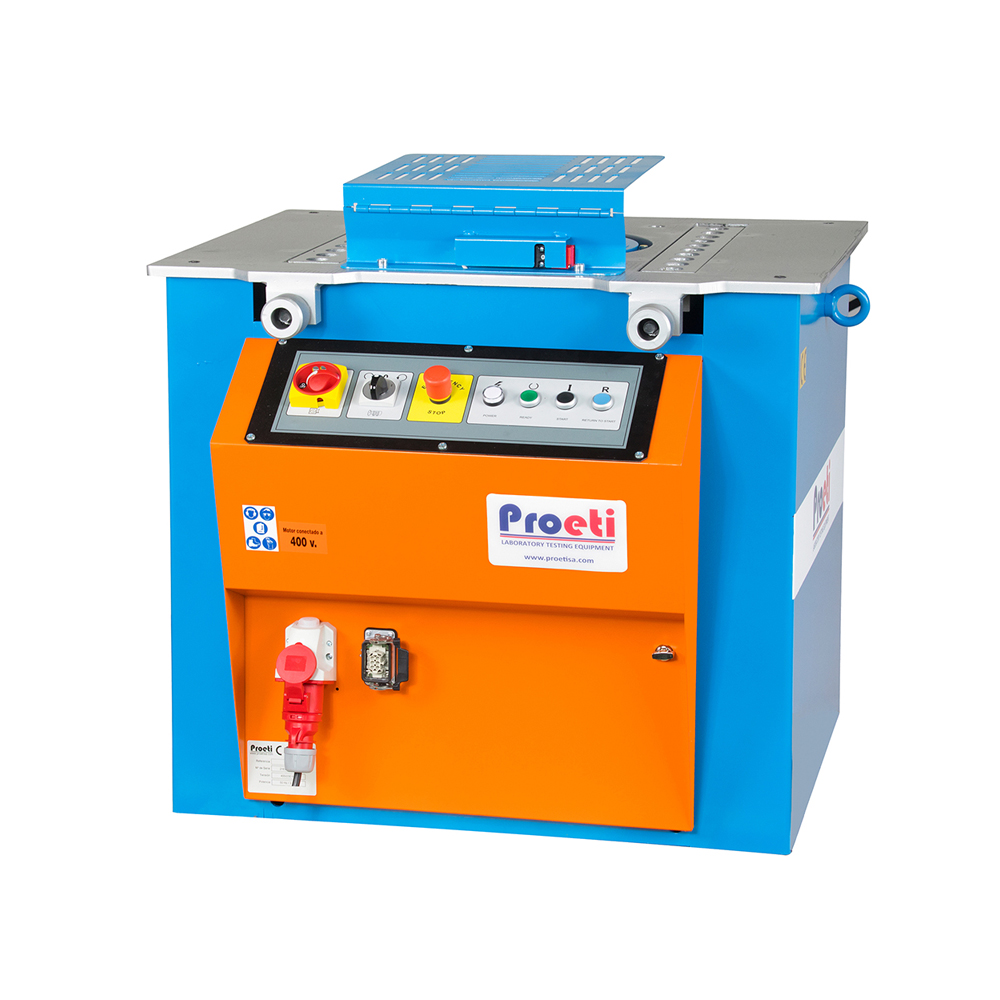

| Doblado y desdoblado | Dobladora de barras con plato bidireccional | UNE-EN ISO 15630-1 |

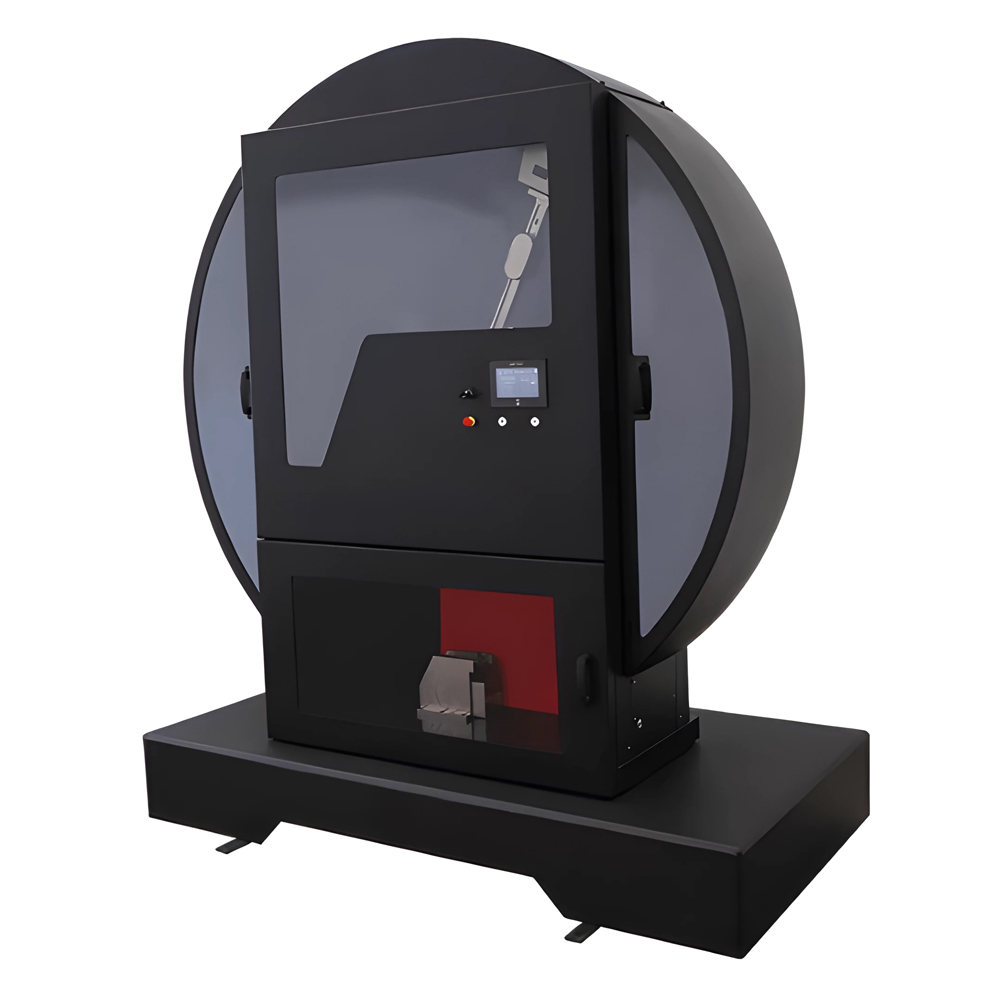

| Resiliencia | Péndulo Charpy | UNE-EN ISO 148-1, ASTM E23 |
| Dureza | Durómetro Rockwell y Brinell, lupas y penetradores | UNE-EN ISO 6506, 6508 |

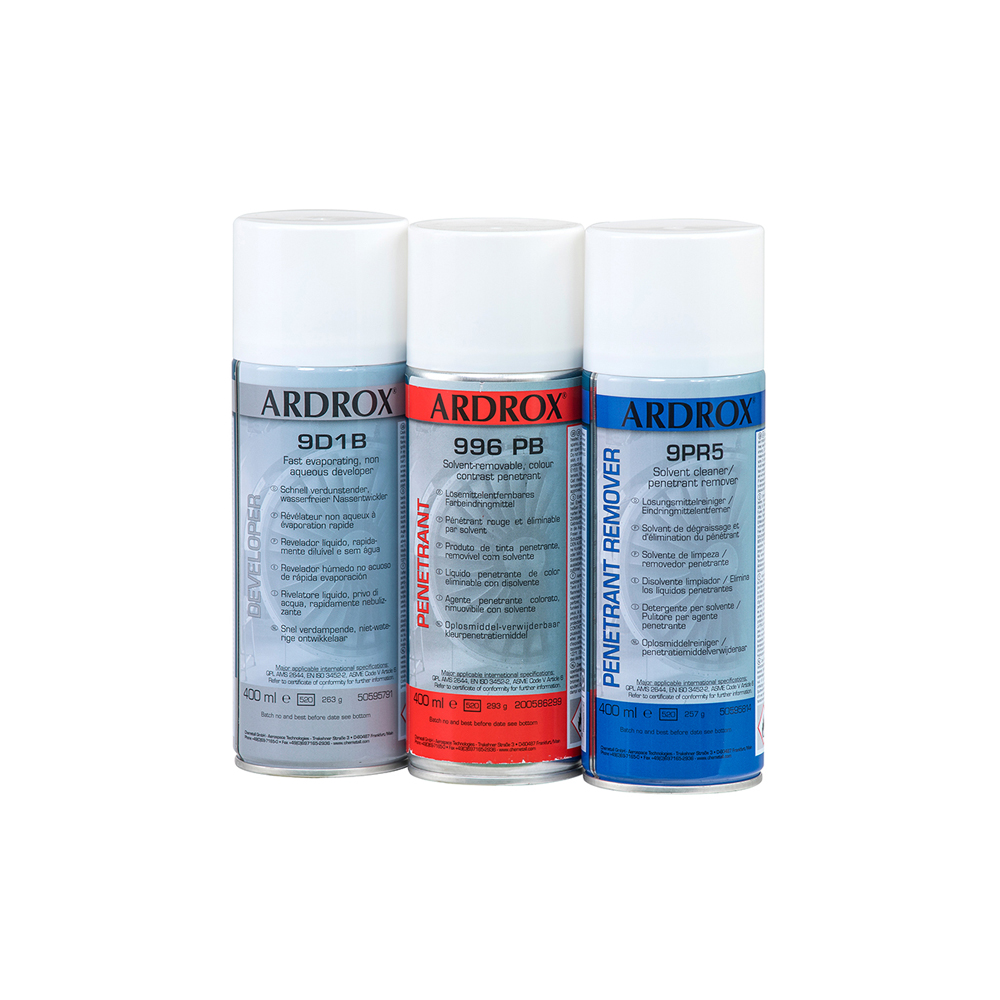

| Defectos superficiales | Aerosoles de líquidos penetrantes | UNE-EN 1289 |

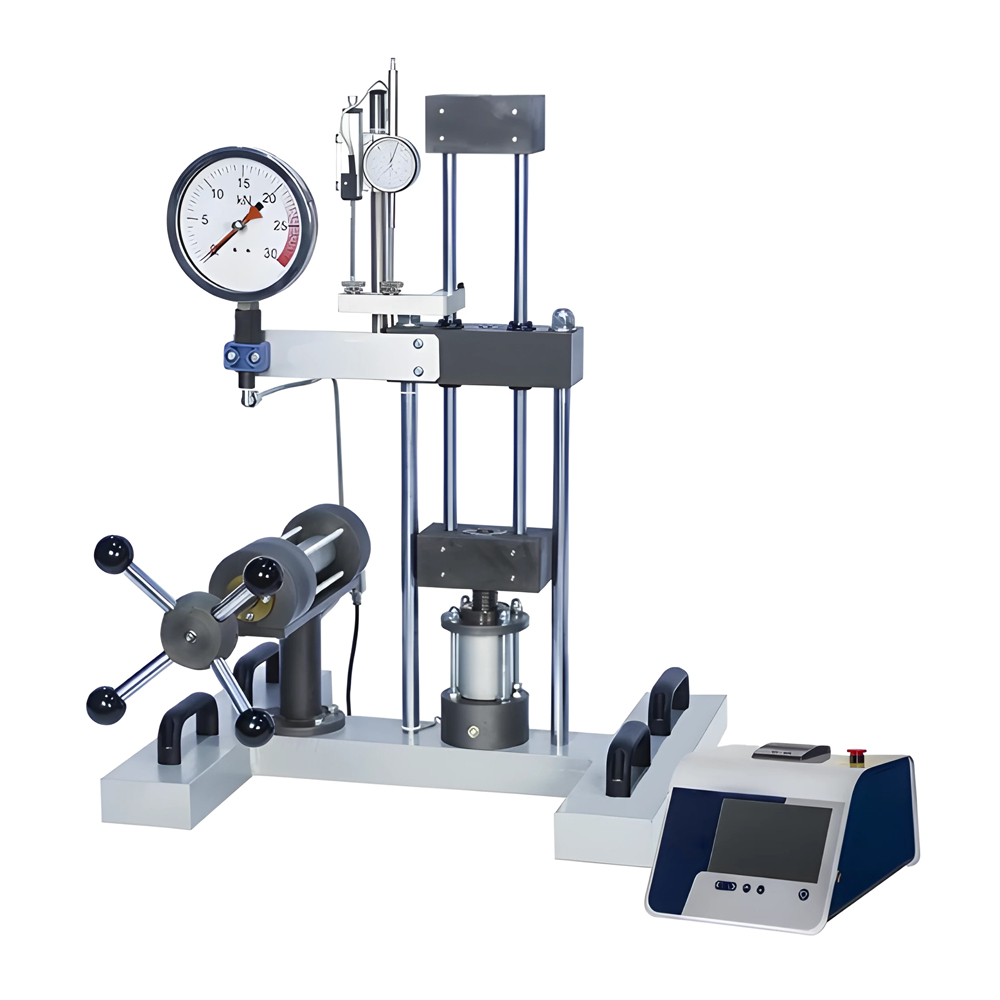

| Docencia | Prensa universal de 20 kN: tracción, corte, compresión, flexión y Brinell | — |
Los durómetros y sus accesorios tienen su sección: durómetros.
Del ensayo de tracción salen el límite elástico, la resistencia a tracción, su cociente y el alargamiento bajo carga máxima; del de doblado-desdoblado, que la barra no se fisura. En un acero B 500 SD, por ejemplo, el límite elástico tiene que ser de al menos 500 MPa. El Código Estructural dice cuántas probetas se ensayan en cada lote.
Para pedir precio, pulsa Presupuesto en la ficha de cada equipo y envía la solicitud con todos los que necesites. Si prefieres que te asesoremos, escríbenos o llámanos al 916 28 29 40.
Pedir asesoramiento y presupuesto
Se marca la probeta a intervalos fijos, se sujeta por los extremos con mordazas y se estira a velocidad controlada hasta romperla, registrando la fuerza y el alargamiento. De la curva salen el límite elástico y la resistencia; juntando los trozos y midiendo entre marcas, el alargamiento tras la rotura.
Tracción (límite elástico, resistencia, relación entre ambos y alargamiento), doblado-desdoblado y comprobación de la geometría del corrugado y de la masa por metro. Los métodos están en la UNE-EN ISO 15630-1 y los requisitos en las normas de producto y el Código Estructural.
La energía, en julios, que absorbe una probeta entallada al romperla de un golpe con un péndulo. Mide la tenacidad: un acero que absorbe poca energía es frágil. Se hace a varias temperaturas para ver a cuál pasa de dúctil a frágil.
Los dos rompen una probeta entallada con un péndulo. En el Charpy la probeta está apoyada en sus dos extremos y se golpea en el centro, por el lado opuesto a la entalla; en el Izod está empotrada por un extremo, en voladizo. En aceros se usa el Charpy; el Izod es más habitual en plásticos.
Añade los equipos con el botón Presupuesto de cada ficha y envía la solicitud. Indícanos qué barras o perfiles ensayas y con qué norma, y te diremos qué capacidad y accesorios necesita la máquina de tracción.
Para el hormigón que acompaña a estas armaduras, mira hormigones.
