Con el matraz de Le Chatelier se saca la densidad de un cemento; con el molde y el baño del mismo nombre, o con la autoclave, se comprueba que no se hinche después de fraguar. Esta sección reúne esos equipos de densidad y expansión del cemento, además de tomamuestras, retención de agua y comparadores de longitud, según UNE-EN 196 y ASTM. Pide precio del conjunto que necesites.
| Ensayo | Equipo | Norma |
|---|---|---|
| Toma de muestras | Tomamuestras para sacos y a granel, de latón (3 l) | UNE-EN 196-7, ASTM C183 |

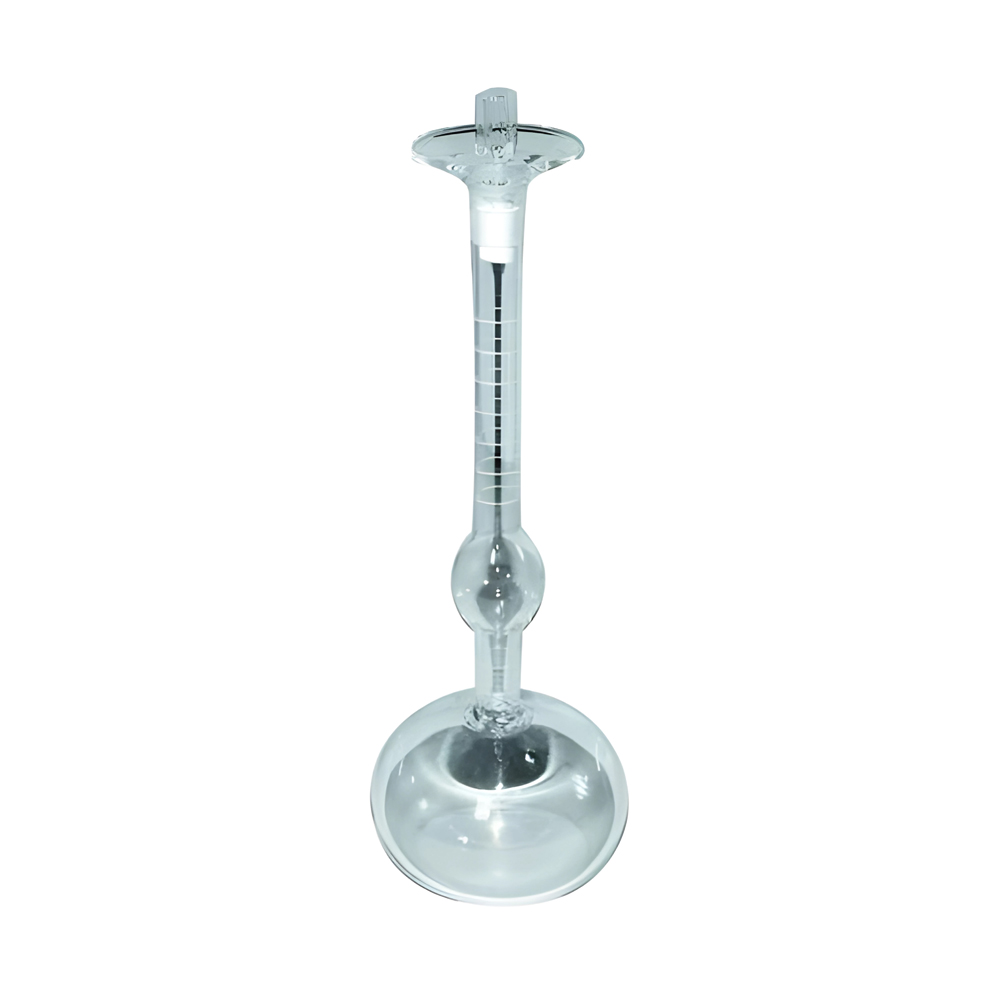

| Densidad | Matraz de Le Chatelier de 250 ml, graduado a 0,1 ml | UNE-EN 196-6, ASTM C188 |

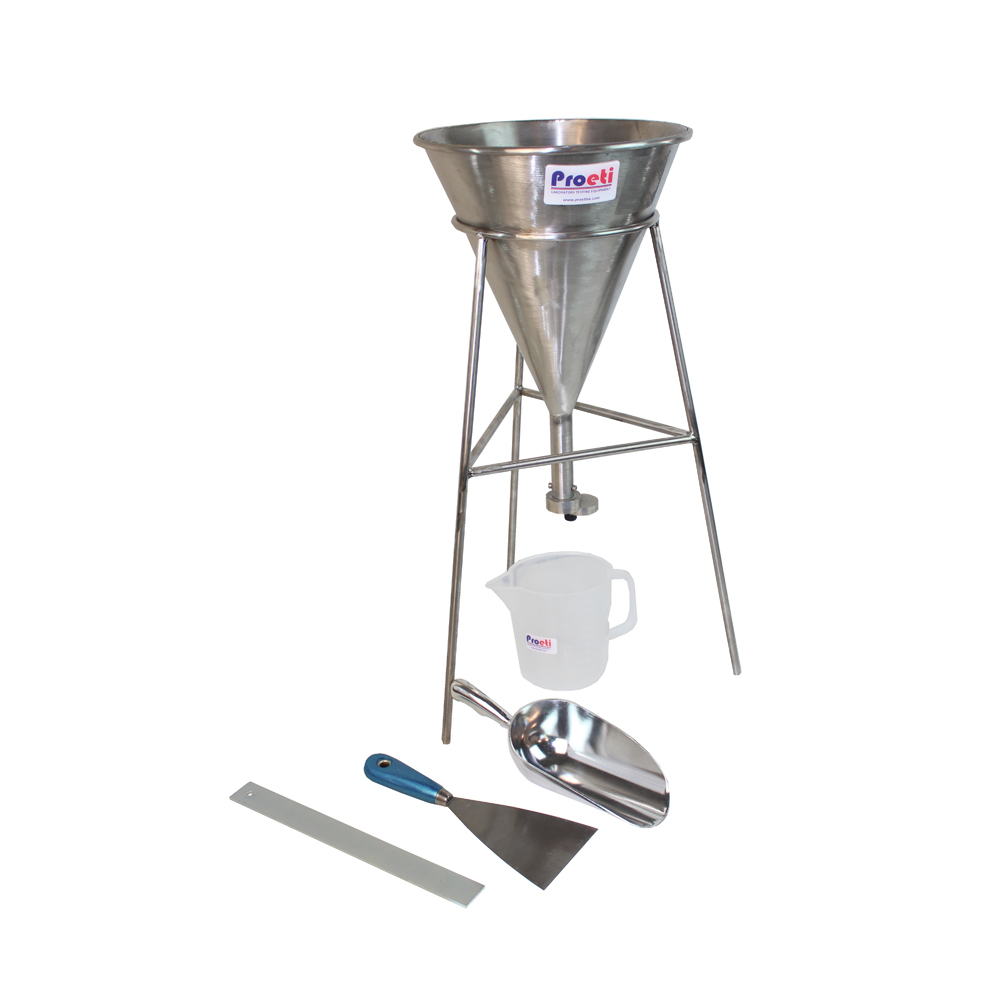

| Densidad aparente | Embudo con tamiz y medida de 1 l | — |

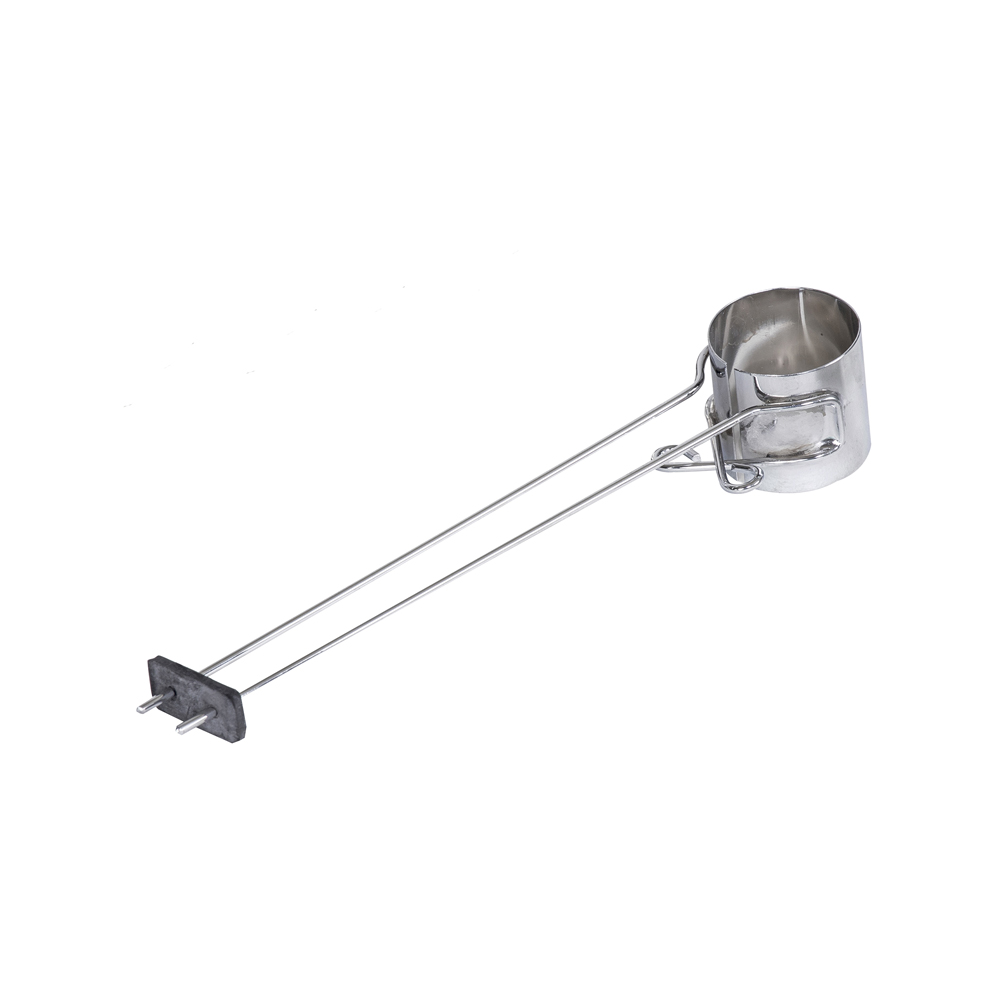

| Estabilidad de volumen | Molde Le Chatelier y baño para 12 moldes | UNE-EN 196-3, UNE-EN 459-2 |
| Expansión en autoclave | Autoclave para 10 probetas, hasta 295 psi | ASTM C151 |
| Variación de longitud | Moldes prismáticos y comparador digital o analógico, a 0,001 mm | ASTM C151, C490 |

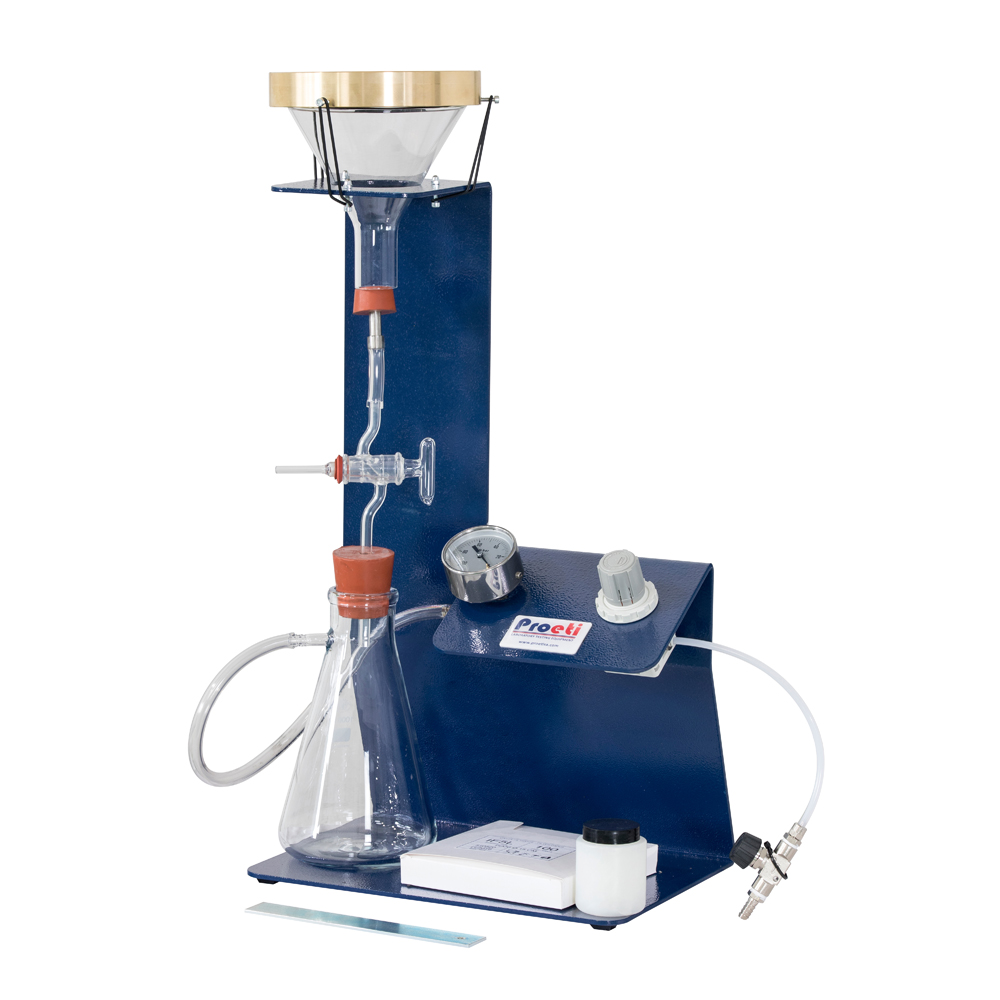

| Retención de agua | Equipo de retención de agua con bomba de vacío | ASTM C91 |

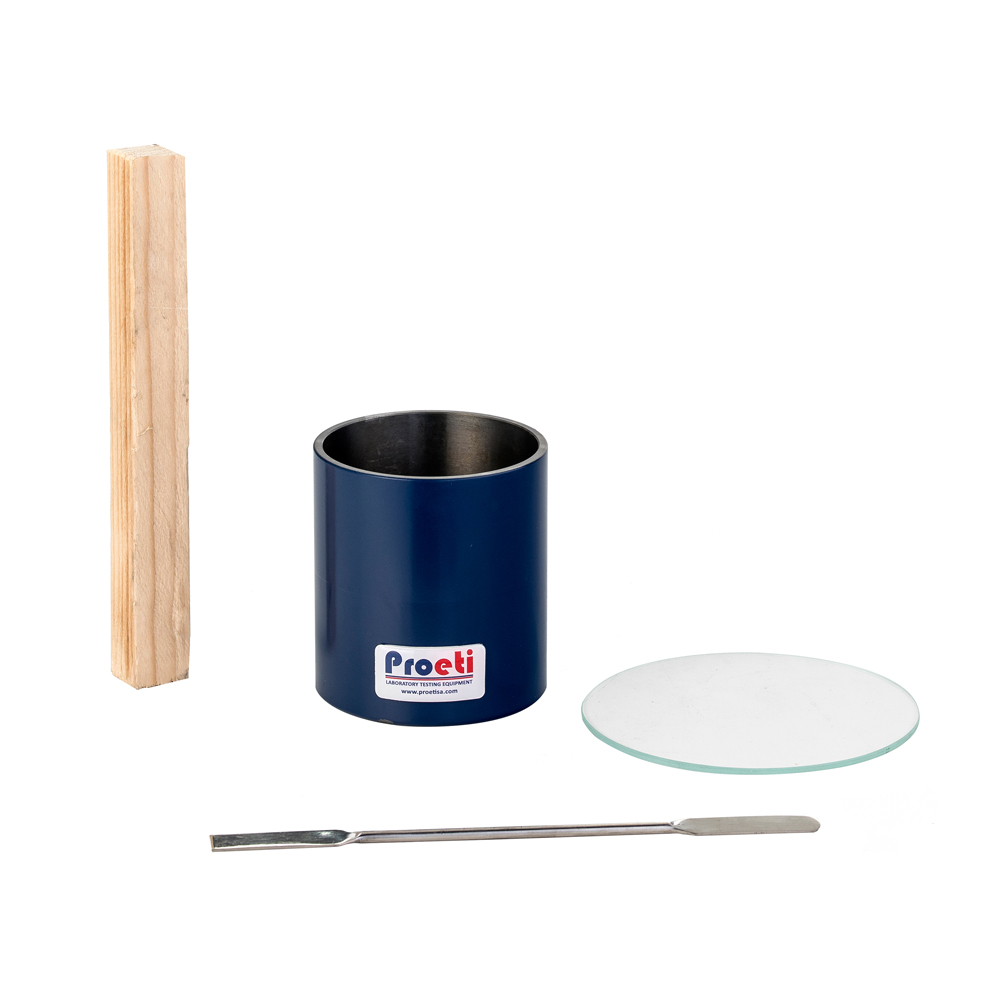

| Contenido de aire del mortero | Recipiente de 400 ml (método de densidad) | ASTM C185 |
| Molde Le Chatelier | Autoclave | |
|---|---|---|
| Norma | UNE-EN 196-3 (Europa) | ASTM C151 (América) |
| Probeta | Pasta de cemento en un anillo de latón con dos agujas | Barras de pasta de cemento |
| Cómo se acelera | Se hierve 3 horas en el baño | Vapor a alta presión |
| Qué se mide | Separación entre las puntas de las agujas, en mm | Variación de longitud con el comparador, en % |
Los dos detectan lo mismo: cal libre o magnesia sin combinar que se hidratan tarde y agrietan el material.
Para pedir precio, pulsa Presupuesto en la ficha de cada equipo y envía la solicitud con todos los que necesites. Si prefieres que te asesoremos, escríbenos o llámanos al 916 28 29 40.
Pedir asesoramiento y presupuesto
Que no se hinche una vez endurecido. Si tiene demasiada cal libre o magnesia, se hidratan tarde, aumentan de volumen y fisuran el mortero o el hormigón meses después. La UNE-EN 197-1 limita la expansión Le Chatelier a 10 mm.
Para convertir masas en volúmenes al dosificar morteros y hormigones, y como dato para calcular la finura Blaine. En los cementos Portland ronda los 3,1 g/cm³, y baja en los que llevan cenizas volantes, puzolanas o caliza.
Lo molido que está. Cuanto más fino, antes reacciona con el agua y más resistencia gana en los primeros días. Se mide como superficie específica Blaine, por permeabilidad al aire, o como residuo en un tamiz (UNE-EN 196-6).
La pérdida por calcinación, el residuo insoluble, el contenido de sulfatos y el de cloruros, según la UNE-EN 196-2. La UNE-EN 197-1 pone un máximo a cada uno, porque un exceso de sulfatos causa expansiones y los cloruros corroen las armaduras.
El otro dato que se comprueba al recibir un cemento, el tiempo de fraguado, se mide en fraguado y consistencia.
