Una capa de terraplén se da por buena cuando su densidad seca llega al porcentaje del Proctor que pide el pliego, y eso se comprueba en la propia obra. Hay métodos clásicos, como la sustitución de arena y el densitómetro de membrana, y rápidos, como el medidor nuclear y el no nuclear: son los equipos de densidad in situ de esta sección, junto con la densidad relativa y el ensayo Pinhole. Consúltanos cuál encaja con tu control.
| Método | Equipo | Norma |
|---|---|---|
| Sustitución de arena | Cono de densidad con placa y arena calibrada | UNE 103503, ASTM D1556 |

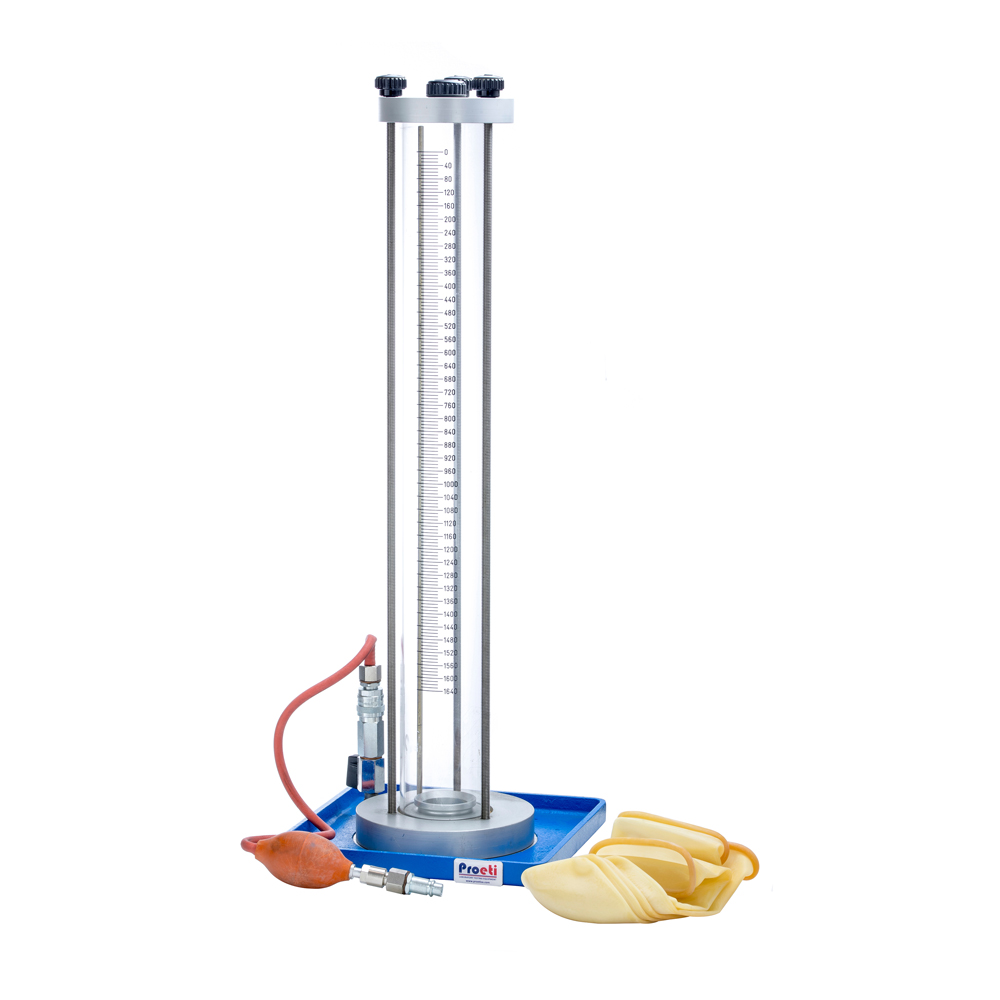

| Densitómetro de membrana | Densitómetro de 1.600 ml, o según NF | ASTM D2167, NF P94-061-2 |

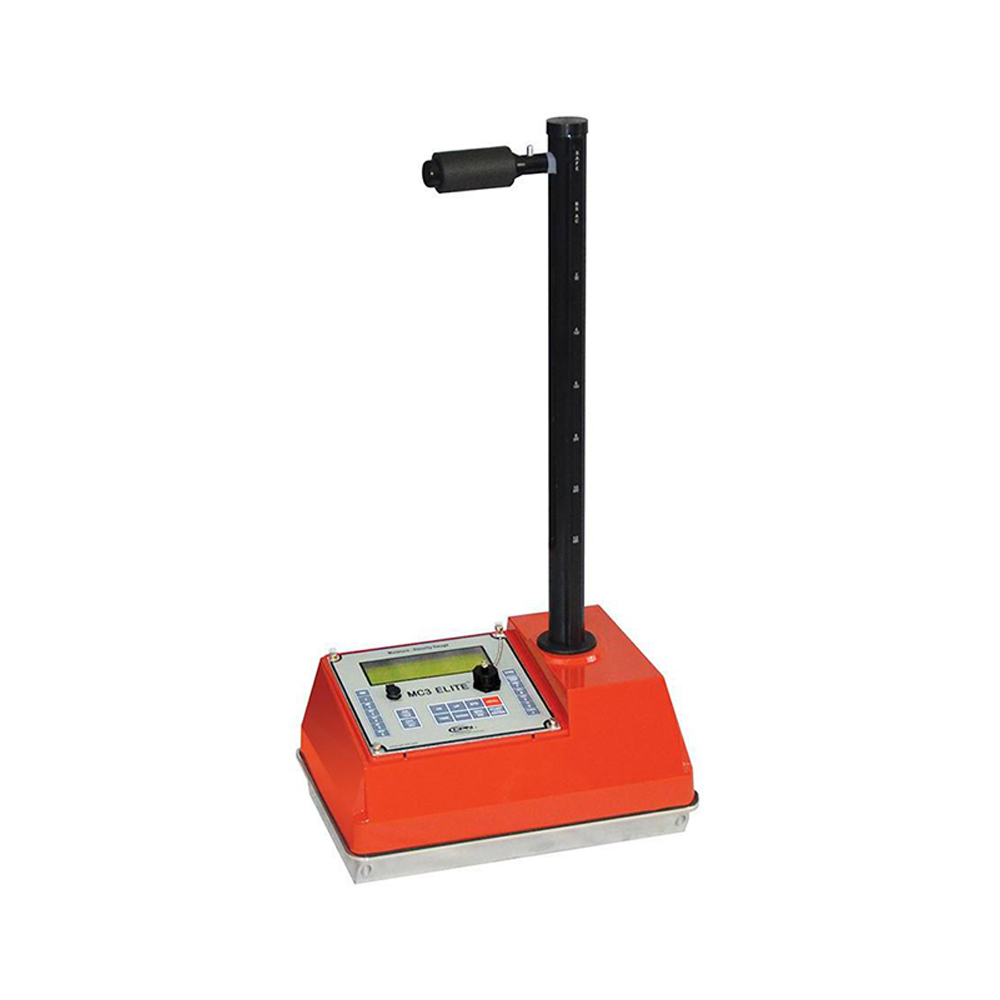

| Nuclear | Medidor nuclear de densidad y humedad | ASTM D6938 |
| No nuclear | Densímetro SDG 200D, sin fuente radiactiva | ASTM D7830 |

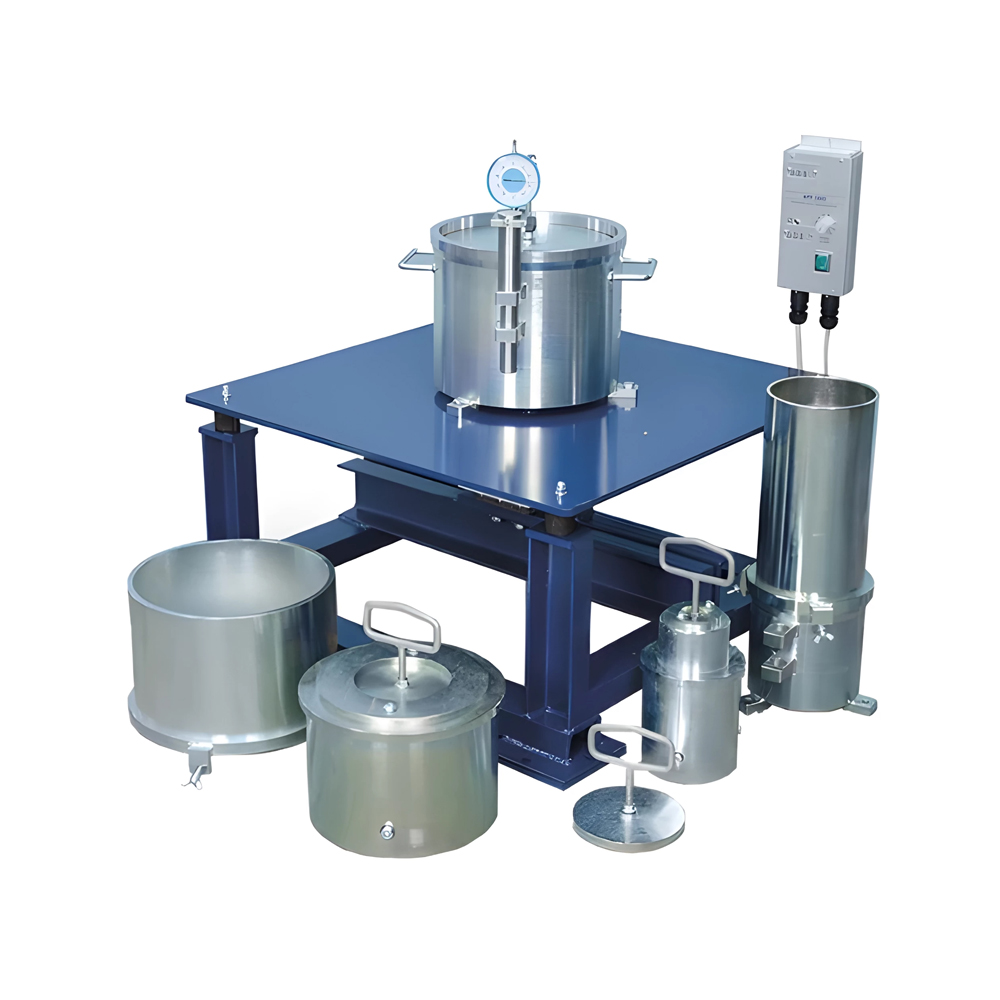

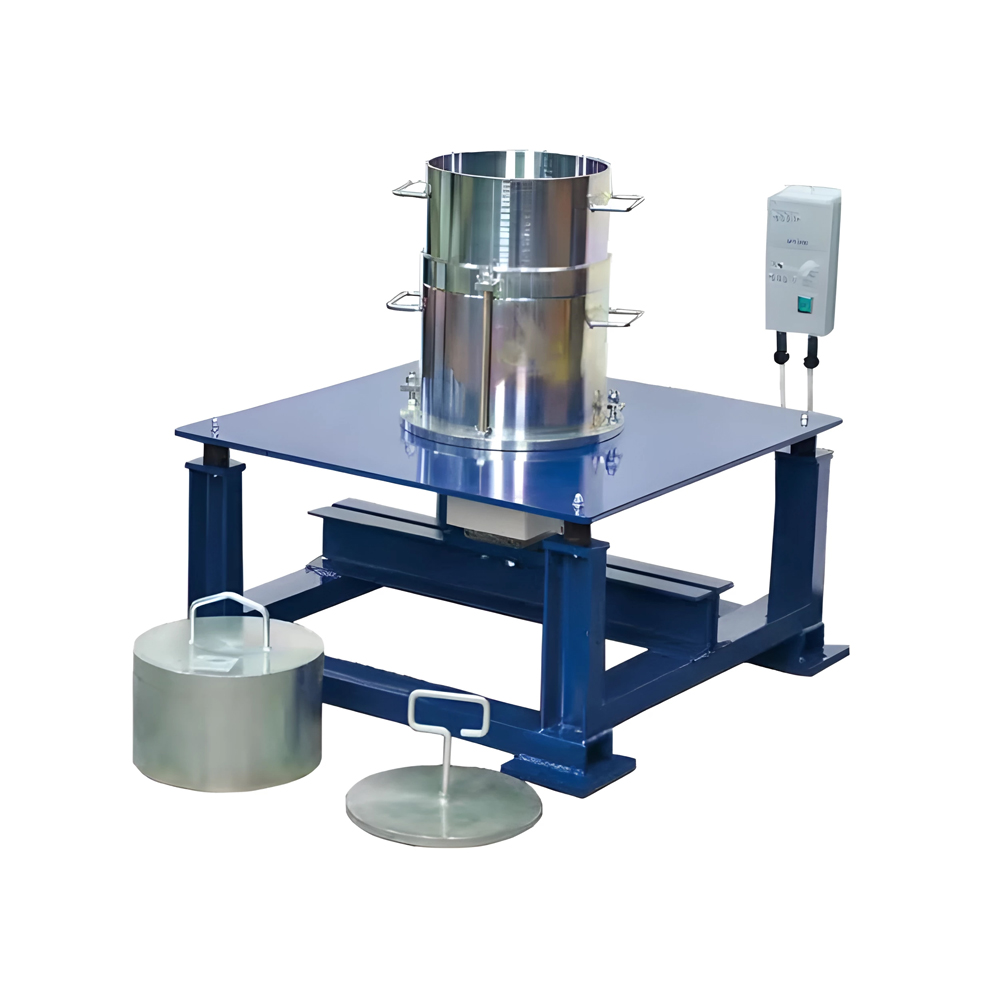

| Densidad relativa de arenas | Equipo de densidad máxima y mínima, versión EN o ASTM | UNE-EN 13286-5, ASTM D4253, D4254 |
| Dispersividad de arcillas | Equipo Pinhole | ASTM D4647, BS 1377-5 |
| Arena o membrana | Nuclear | No nuclear | |
|---|---|---|---|
| Tiempo por punto | Unos 20-30 minutos | Un par de minutos | Un par de minutos |
| Humedad | Hay que secar la muestra | La mide a la vez | La calcula con datos del suelo |
| Requisitos | Ninguno | Licencia y operador acreditado para material radiactivo | Ninguno; necesita límites, granulometría y Proctor del suelo |
Para pedir precio, pulsa Presupuesto en la ficha de cada equipo y envía la solicitud con todos los que necesites. Si prefieres que te asesoremos, escríbenos o llámanos al 916 28 29 40.
Pedir asesoramiento y presupuesto
Para comprobar que cada capa de un terraplén, una explanada o un relleno se ha compactado lo suficiente. Se compara la densidad seca medida en obra con la máxima del ensayo Proctor del mismo material.
El porcentaje que representa la densidad seca de la capa respecto a la máxima del Proctor de referencia. Los pliegos suelen pedir un 95 % o un 98 % del Proctor modificado, según la capa y el tipo de obra.

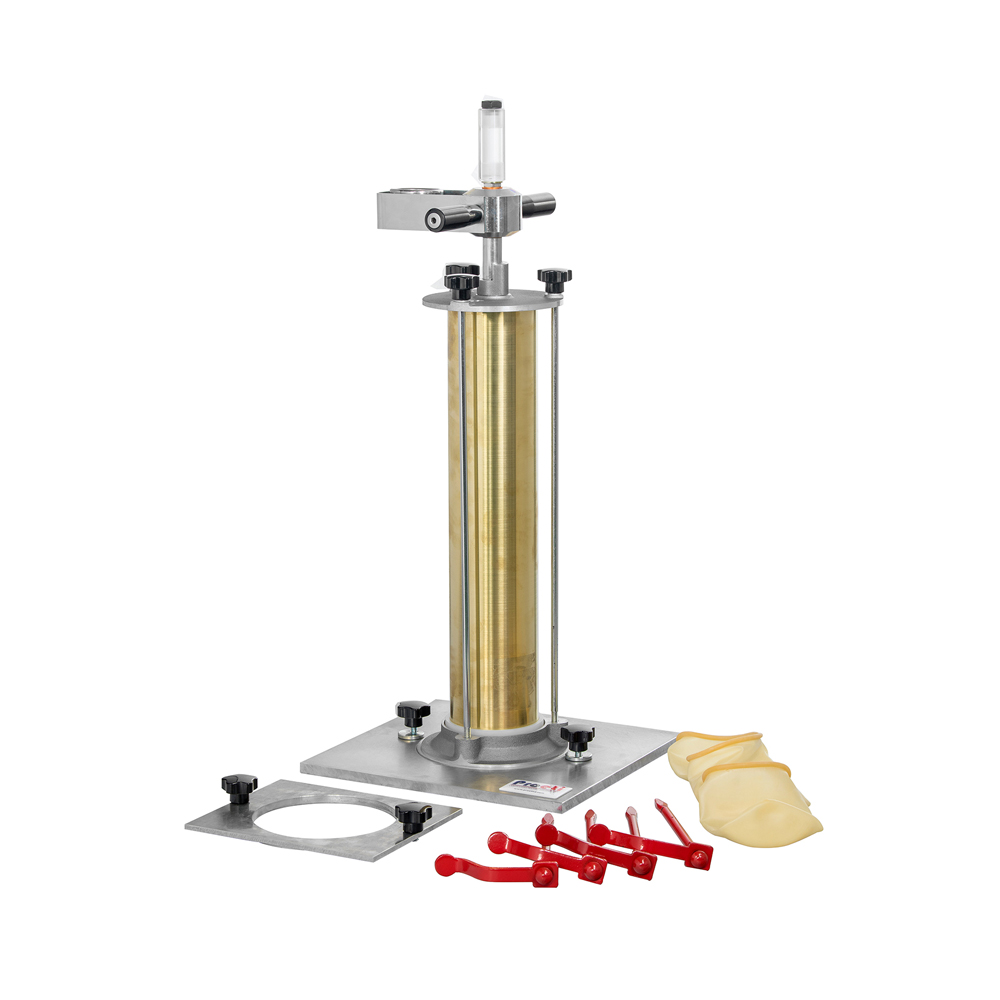

Se excava un agujero en la capa, se pesa el suelo extraído y se rellena el hueco con una arena de densidad conocida. Con la masa de arena que entra se calcula el volumen del agujero, y con él y el suelo seco, la densidad.
Una arcilla con mucho sodio que, en contacto con agua poco salina, se deshace partícula a partícula y es arrastrada. Provoca tubificaciones en presas y terraplenes. El ensayo Pinhole hace pasar agua por un agujero de 1 mm en la muestra y mira si sale turbia.
La densidad máxima de referencia sale del ensayo Proctor: tienes el equipo en Proctor y CBR.
