Análisis de mezclas

¿Cuánto betún lleva de verdad la mezcla que sale de la planta? Hay dos formas de saberlo: quemarlo en un horno de ignición o disolverlo y separarlo del árido con una centrífuga o un extractor. Estos son los equipos para el análisis de mezclas bituminosas, según UNE-EN 12697 y ASTM, con la recuperadora de disolventes, la cesta de drenaje y el agitador de botellas. Pide precio indicando el método que usas.

Horno de ignición NCAT

Unidad automática para extracción de asfalto

Centrífuga de extracción 1500/3000 g

Centrífuga sin filtro de flujo continuo

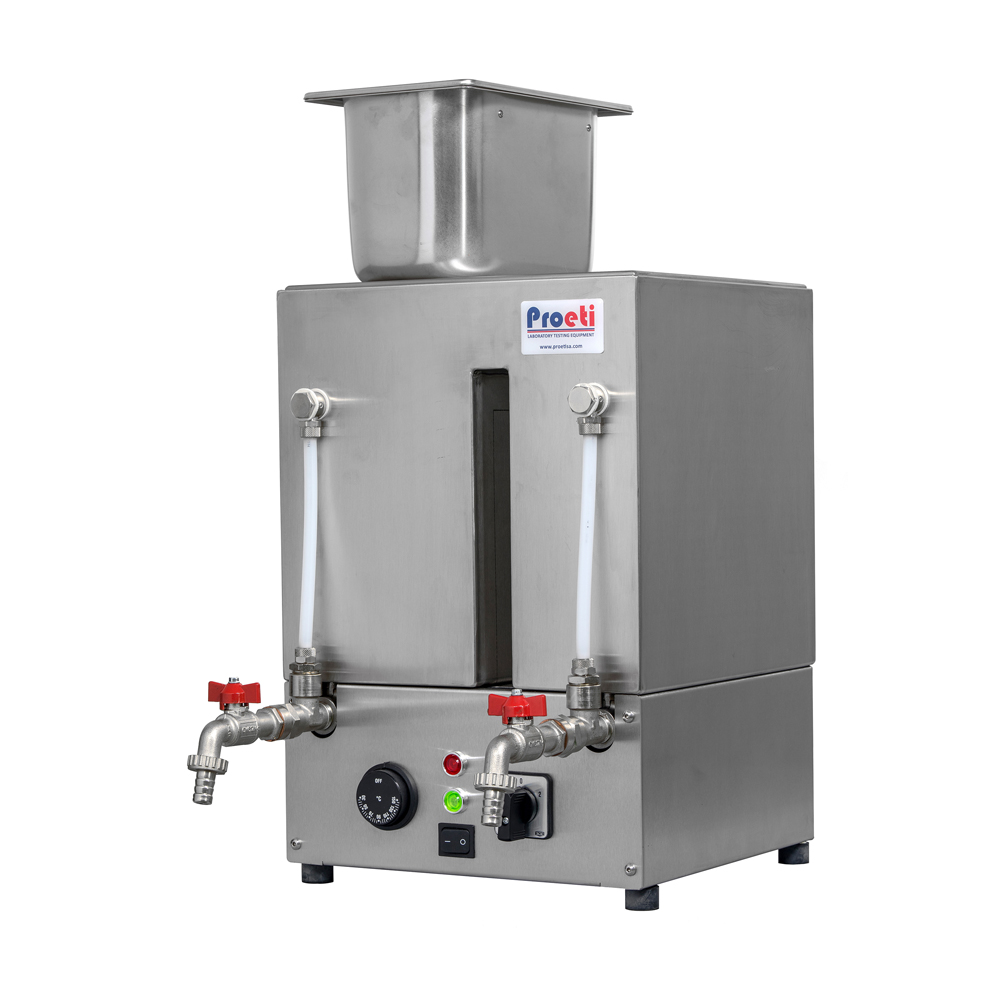

Recuperadora de disolventes

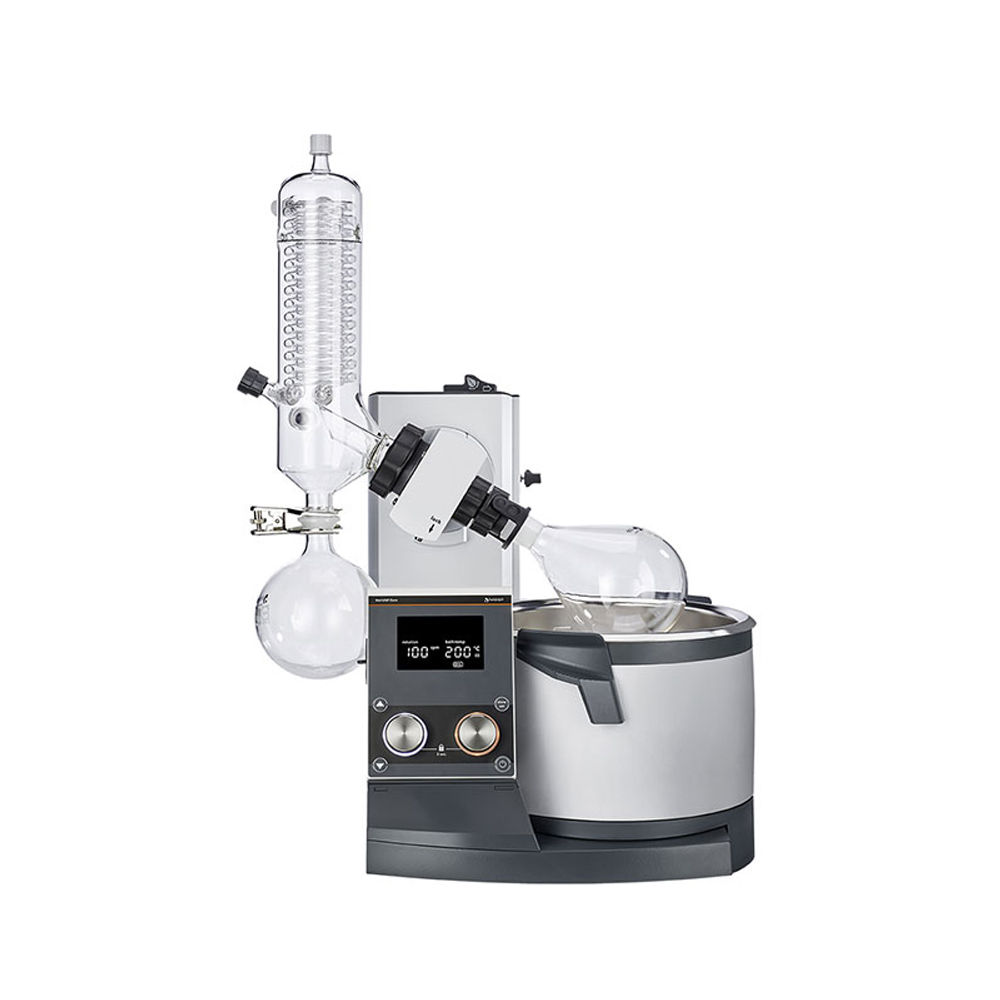

Evaporador rotativo

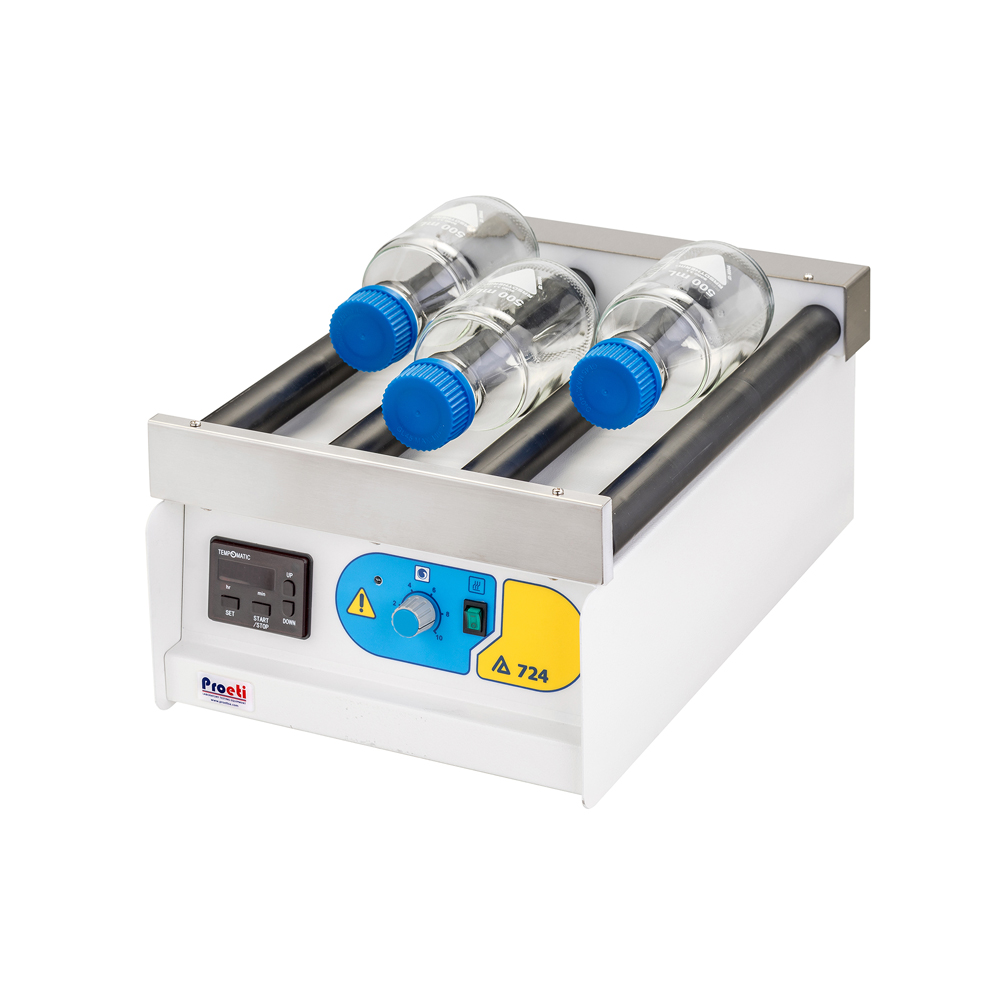

Agitador de botellas

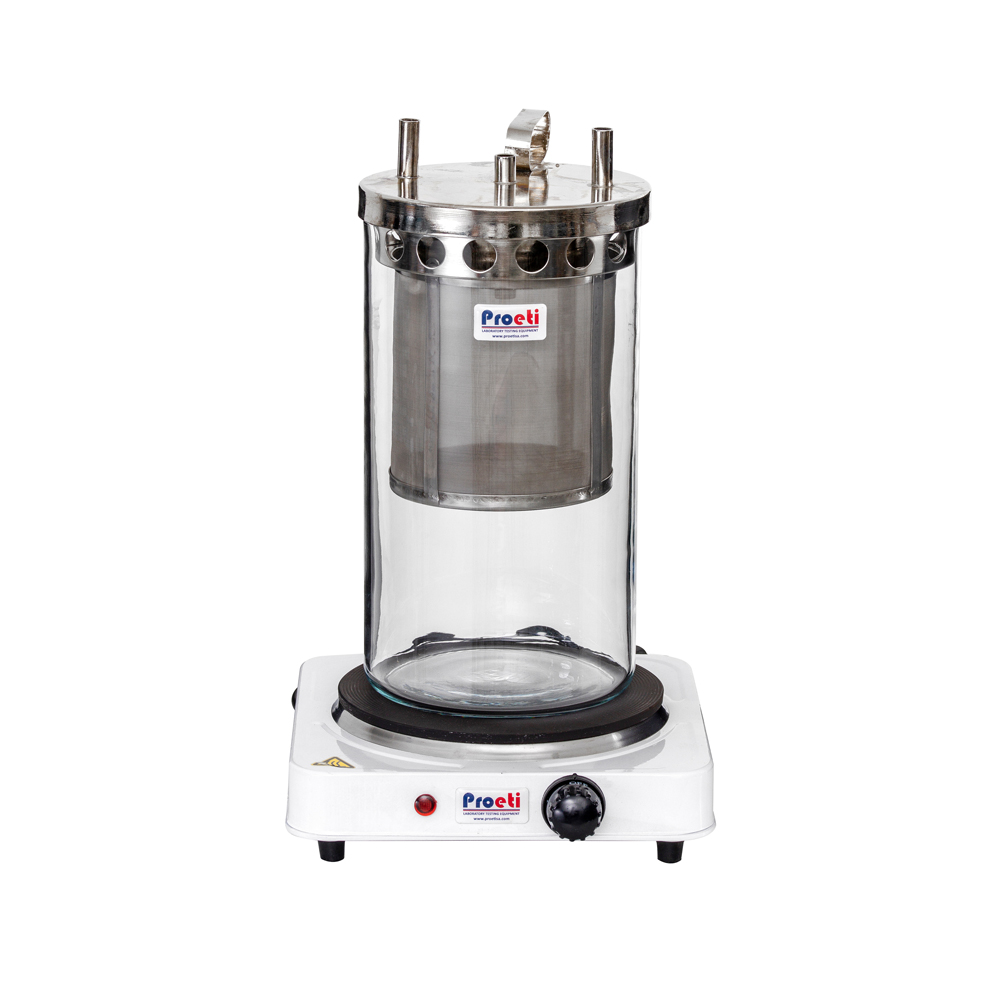

Extractor en caliente con filtro de malla

Extractor de reflujo

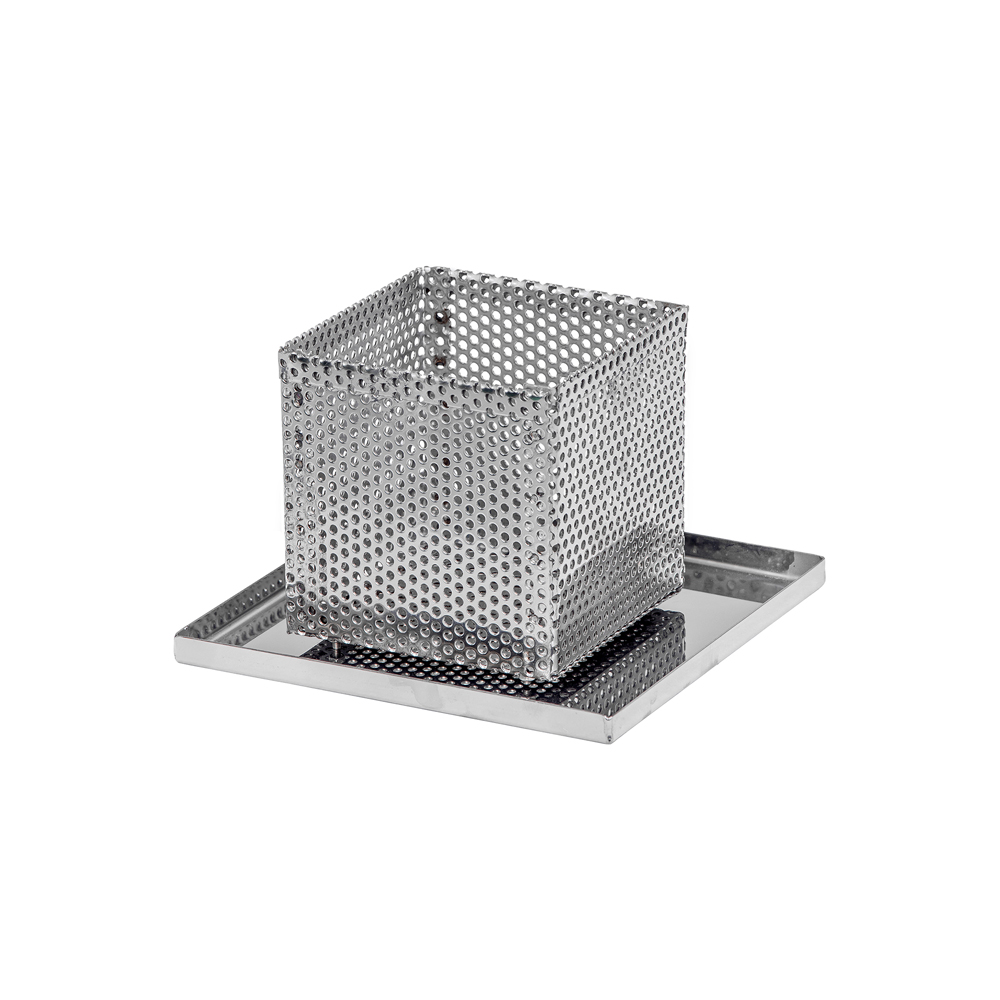

Cesta de drenaje

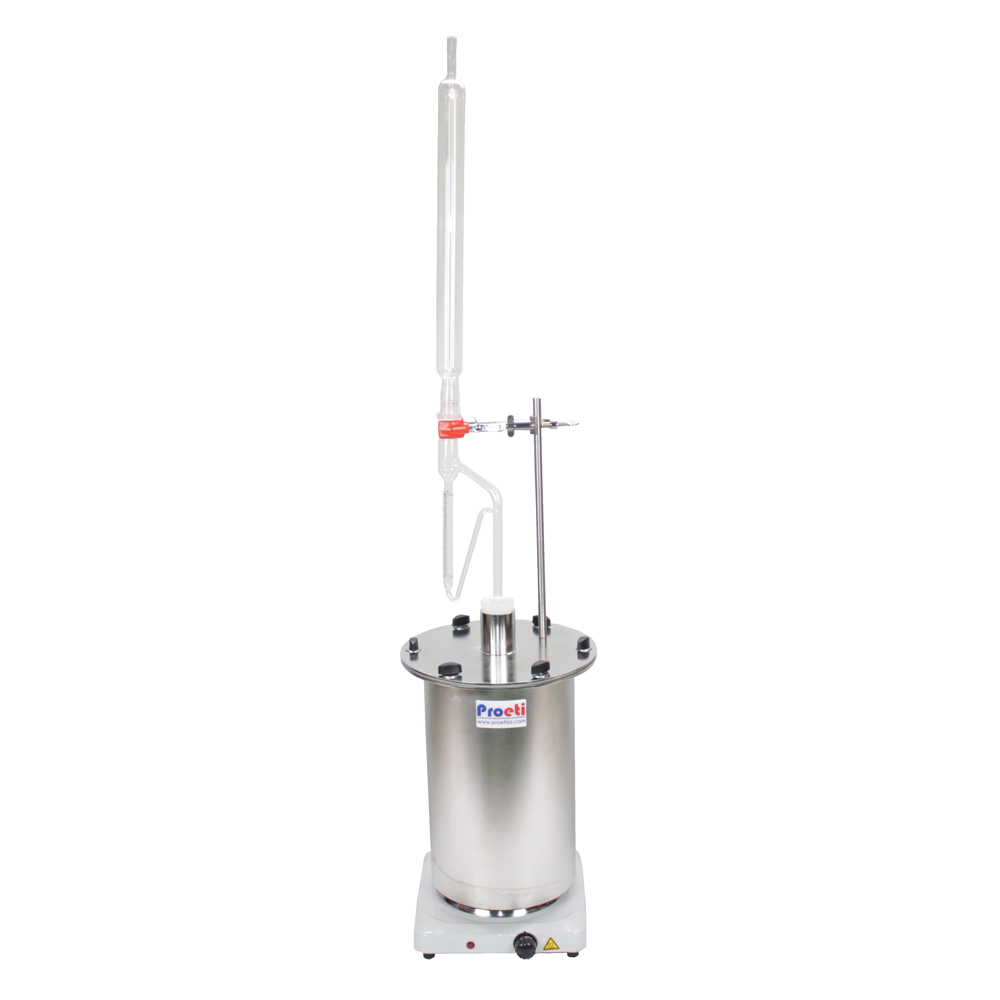

Extractor en caliente con el método de filtro de papel

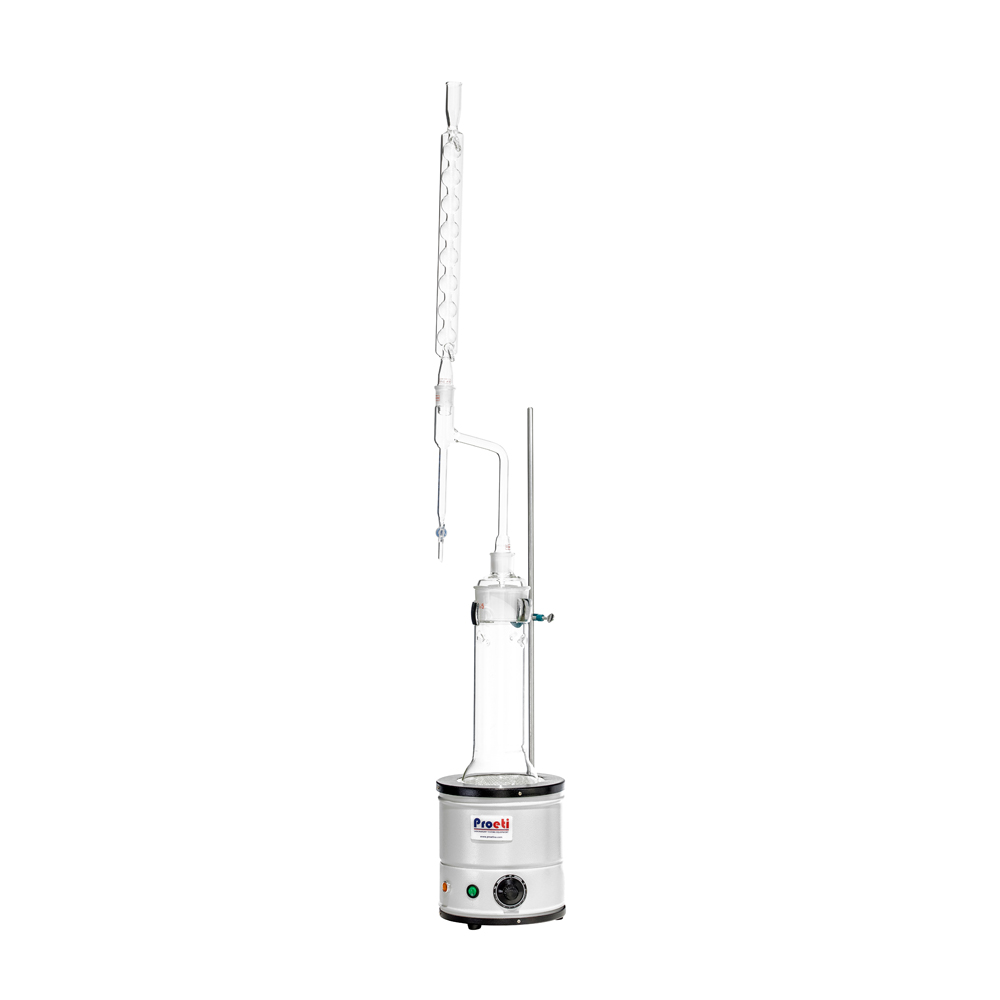

Método Soxhelet

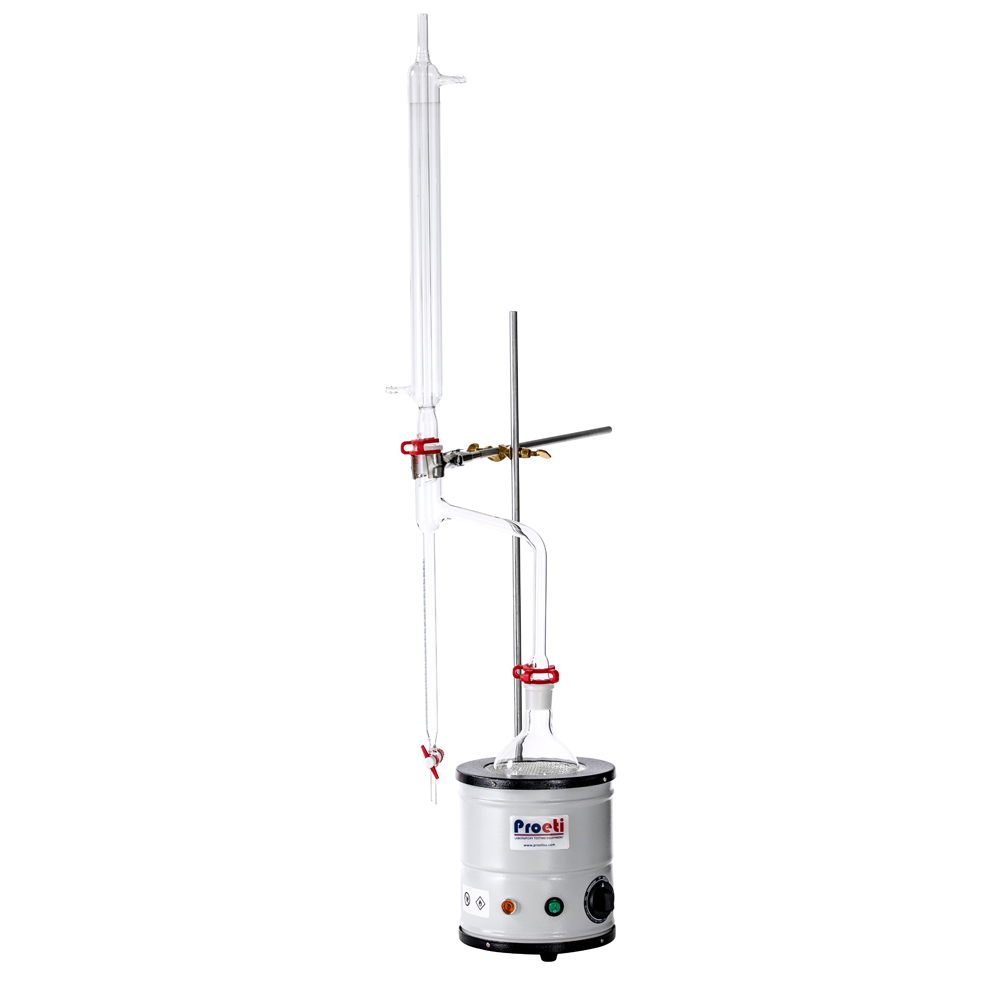

Extractor Kumagawa

Termómetro de penetración digital

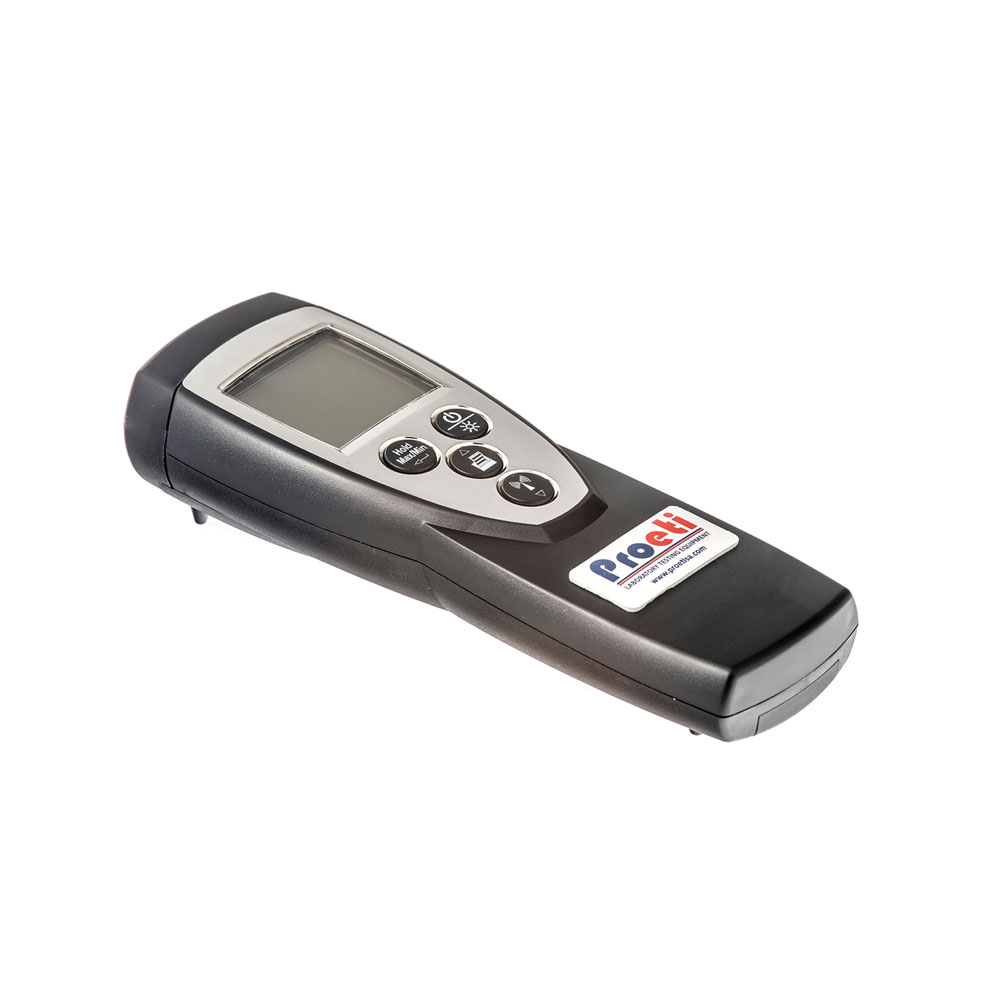

Termómetro digital

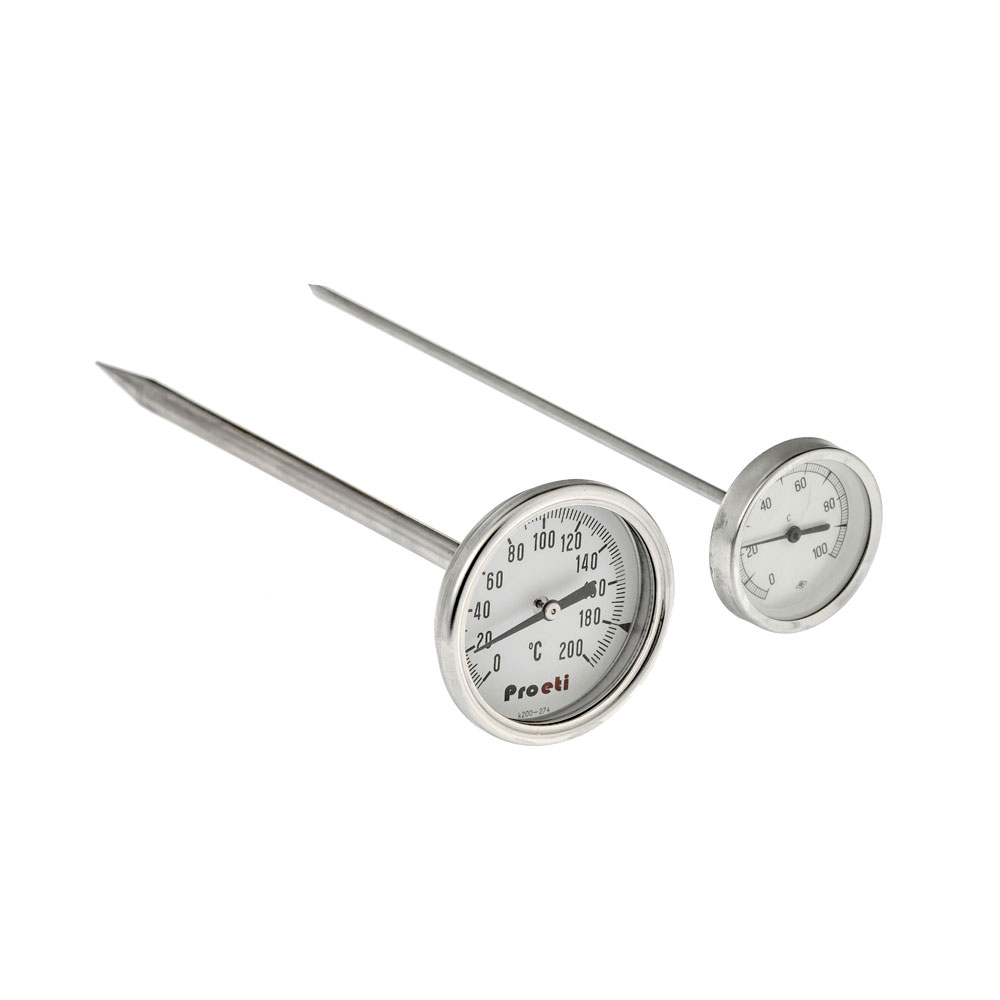

Termómetro de penetración analógico

Equipo para cada método y cada ensayo

EnsayoEquipoNorma
Contenido de betún por igniciónHorno de ignición NCAT, con balanza incorporadaUNE-EN 12697-39, ASTM D6307
Contenido de betún por extracciónUnidad automática de extracción o centrífuga de 1.500 o 3.000 gUNE-EN 12697-1, ASTM D2172
Extracción en calienteExtractores con filtro de malla o de papel, Soxhlet, Kumagawa y de reflujoUNE-EN 12697-1 (anexo B), ASTM D2172
Separar el filler de la disoluciónCentrífuga sin filtro de flujo continuo, a 11.500 rpmUNE-EN 12697-1, ASTM D1856
Recuperar el betún para ensayarloEvaporador rotativoASTM D5404
Reutilizar el disolventeRecuperadora de disolventes, 10 l/h—
Escurrimiento del liganteCesta de drenaje de chapa perforadaUNE-EN 12697-18
Afinidad entre árido y betúnAgitador de botellas, para tres botellasUNE-EN 12697-11

Los termómetros digitales y de penetración de la sección sirven para controlar la temperatura de la mezcla al fabricarla, al tomar la muestra y al compactarla.

Ignición o disolvente

Horno de igniciónExtracción con disolvente
Cómo funcionaQuema el betún a alta temperatura y pesa la muestra mientras tantoDisuelve el betún y lo separa del árido por centrifugado o filtrado
DisolventesNo usaPercloroetileno u otros; conviene recuperarlos
CalibraciónNecesita un factor de corrección para cada tipo de mezclaNo necesita
El betúnSe pierdeSe puede recuperar y ensayar
El áridoSirve para la granulometría si no se rompeSirve para la granulometría

Para el control diario de una planta con mezclas habituales, el horno es más rápido y limpio. Si hay que ensayar después el betún recuperado, o cambia mucho el tipo de mezcla, se usa la extracción.

¿Por qué comprar tus equipos de análisis a Proeti?

  • Fabricante desde 1985. Diseñamos y fabricamos los equipos en Algete (Madrid).
  • Según tu norma. Cada ficha indica las normas UNE-EN, ASTM o BS que cumple el equipo, y si dudas te decimos cuál necesitas.
  • Calibración acreditada por ENAC en nuestro departamento de calibración.
  • Servicio técnico propio: instalación, reparación y formación.

Para pedir precio, pulsa Presupuesto en la ficha de cada equipo y envía la solicitud con todos los que necesites. Si prefieres que te asesoremos, escríbenos o llámanos al 916 28 29 40.

Pedir asesoramiento y presupuesto

Preguntas frecuentes sobre el análisis de mezclas bituminosas

¿Por qué se controla el contenido de betún de una mezcla?

Porque de él depende casi todo: con poco betún la mezcla queda seca, se disgrega y envejece antes; con demasiado, se deforma con el calor y exuda. La fórmula de trabajo fija el porcentaje, y en obra se comprueba con muestras de la producción, junto con la granulometría.

¿Qué se hace con el árido que queda después de la extracción?

Se seca, se pesa y se tamiza para obtener la granulometría de la mezcla (UNE-EN 12697-2). Así, con la misma muestra se comprueban las dos cosas que fija la fórmula de trabajo: cuánto betún lleva y qué curva tiene el árido.

¿Qué es el escurrimiento del ligante?

Es el betún que se separa de la mezcla y escurre hacia el fondo durante el transporte y el almacenamiento. Pasa en las mezclas con mucho betún y poco árido fino, como las drenantes y el SMA. Se mide para fijar el contenido máximo de betún y decidir si hacen falta fibras.

¿Qué mide la afinidad entre árido y betún?

Lo bien que se queda pegado el betún a la piedra cuando hay agua. Las partículas recubiertas giran en botellas con agua y luego se valora a la vista qué parte sigue cubierta. Un árido con poca afinidad pide un activante de adhesividad.

Con la mezcla analizada, las probetas se fabrican y se rompen con el equipo de ensayo Marshall.
